包装機械

手軽なセッティングで利用可能なマニュアルフィード方式のテープアプリケーターです。
ポスター、チラシ、封筒、箱、スイングPOP、パッケージ、台紙、プラスチック、金属、ガラスなど、厚み10mm までの素材に対し両面テープを貼り付けできるコンパクトなマシンです。
タッチスクリーンによる直感的操作が可能なほか、100%電動式（エアー不要）である為、設置環境の準備も簡単です。






■特長
●マイクロメーターによる高さ調整。
最大10mmまで調整可能。平らな面に片面および両面粘着テープを取り付けることができます。


●フォトセルによる正確な資材検知。透明、白、黒、カラー資材に対応。
紙、段ボール、プラスチック、金属、さらには透明素材やダイカット素材など、様々な色や種類の素材を読み取ることができます。


●高速でシンプルなX軸調整


●メカニカルストップ付きマグネット式シートガイド


●標準で25mm幅用のテープヘッドが2個搭載されています。
最小幅3mmから最大幅25mmまでのテープに対応し、最大径400mmのテープロールと76mmの標準コアを備えています。


●最大3台（M4258XT-LGT0700E）または4台（M4258XT-LGT1000E）のテープヘッドの増設が可能。テープヘッドは25mm、50mm、100mmが選択可能です。


■アプリケーション
製紙業界で一般的に使用されているフラットンおよび薄いフォーマット（ポスター、封筒、ポケットフォルダー、パッケージングなど）幅広い用途に対応していますが、最大厚さ10mmまでのさまざまな平らな表面に片面または両面粘着テープを貼る必要があるあらゆる分野でも使用できます。

●異なる位置に両面テープを貼り付ける平面での適用例


●抜き窓の間に両面テープを貼る平面での適用例


打ち抜き加工された平面への両面テープの適用例
1. 最初の工程
2. 次の工程



■使用可能なテープ
両面フォームテープ、TNT/PET/PPL薄型両面粘着テープ、フィンガーリフトテープ、スプールされたテープ、片面粘着テープ、マスキングテープ、ティアテープ


■タイプ

M4258XT-LGT0700E	M4258XT-LGT1000E

■仕様

品番		M4258XT-LGT0700E	M4258XT-LGT1000E
可能作業幅		730mm	1030mm
最大ワーク厚み		10mm
連続貼付可能スポット数		8
テープ貼り付け長さ		最小：7mm（5m/分の時） 最大：3m
テープ間最小距離	直列	7mm（5m/分）
	並行	47mm（アプリケーター2台並列時）
速度		最小：5m/分 最大：35m/分
設置可能な 最大ヘッド数		3個	4個
使用可能テープ幅		3～25mm （ロール直径：max400mm、紙管内経：76mm）
オプションヘッド		3～50mm または 3～100mm （ロール直径：max400mm、紙管内経：76mm）
セットアップ時間		5分以下
保存可能な作業プログラム数		最大100個（オプション）
電源		110～230V 50/60Hz
最大消費電力		0.75 kW
機械寸法 （H×W×D）		753×1140×767mm	1001×1440×628mm
重量		105kg

■オプション
●追加ヘッド

M4258XT-LGT-ATH25E	M4258XT-LGT-ATH50E	M4258XT-LGT-ATH100E

品番	品名	テープ幅 （最小～最大）	テープロール 最大径	標準コア
M4258XT-LGT-ATH25E	テープ巾25mm用追加ヘッド	3mm～25mm	400mm	76mm
M4258XT-LGT-ATH50E	テープ巾50mm用追加ヘッド	3mm～50mm
M4258XT-LGT-ATH100E	テープ巾100mm用追加ヘッド	3mm～100mm

●その他

M4258XT-LGT-MJSE	M4258XT-LGT-MFGE
M4258XT-LGT-MMTE	M4258XT-LGT-ULSE

品番	品名	特長
M4258XT-LGT-MJSE	ジョブ設定メモリ機能追加（100件）	100件のジョブ設定が登録可能。

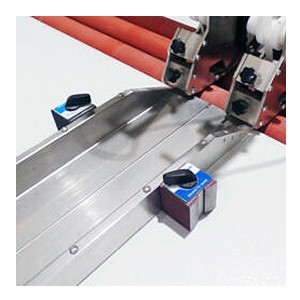

M4258XT-LGT-MFGE	マグネット式給紙ガイド	手動給紙を正確に行うための、 磁石固定式の給紙ガイド。
M4258XT-LGT-MMTE	キャスター付きテーブル	M4258XT-LGT0700Eシリーズを 載せるテーブル。 車輪がついており、簡単に移動可能。
M4258XT-LGT-ULSE	排紙受けスロープ台	排紙された製品を受けるための台。 車輪がついており、簡単に移動可能。
