真空包装機

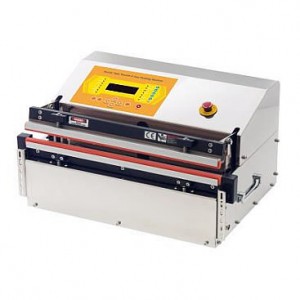

卓上真空包装機(空気圧タイプ)
パッケージの酸化・腐食防止のための真空包装機器


ノズルを介して封筒の内部を直接真空で接着することで、作業速度が速く操作が簡単です。
空気圧式真空包装機とは異なり、駆動時に外部エアコンプレッサーを必要とせず、真空センサとデジタルタイマーが内臓され、真空度（単位：kPa）、時間（単位：0.1秒）を微調整でき、温度センサが内臓されて温度を調節して包装が可能です。
また、多様なオプション機能を利用して複数の産業分野に適用が可能で、棚を利用した大型、重量物包装も可能です。


■特徴
●ノズルを通して封筒内部を直接真空する方式で作業速度が速く操作が簡単
●一つの機械で真空、ガス充填、接着など様々作業が可能。
●チャンバー式真空包装機とは異なり、大きくて重い製品も梱包可能
●棚の高さと角度を調節し、どんな製品でも手軽に作業可能
●多彩なオプション機能追加で、複数の産業分野に適用が可能
●コンパクトな構造とシンプルなデザインで、狭いスペースでも使用可能
●ステンドを取り付けることで移動が手軽に使用可能
●ステンレスと陽極酸化アルミニウムで作られ、錆に強く湿気の多い場所でも使用可能
●クリーンルームでも作業が可能で、半導体包装にも容易
●4行のLCDコントロールを適用し、広い視認性と簡単に操作可能
●脱着式デジタルコントロール適用、A/Sが容易


■使用イメージ




■製品構造とコンポーネント




■タイプ

M4188P-450E-5mm	M4188P-450E-10mm
M4188P-600E-5mm	M4188P-600E-10mm
M4188P-800E-5mm	M4188P-800E-10mm

■寸法図

M4188P-450E-5mm／M4188P-450E-10mm

M4188P-600E-5mm／M4188P-600E-10mm

M4188P-800E-5mm／M4188P-800E-10mm

■共通仕様

製品本体	ステンレススチール（STS304/SUS304）
真空ポンプ	空気圧式エジェクトポンプ（140L/分）
電源仕様	入力：1Ph/220V/60Hz 出力：DC24V
必要空気圧	5～7kg/cm
最高真空度	約80kPa
作業回数	1～10回/分 製品サイズ、特性により異なる
内蔵機能	LCDデジタルコントローラ ジョブ設定値　メモリ機能M1～M5 接着時間制御（デジタルタイマー内蔵） 真空圧力制御（真空センサ内蔵） ガス充填制御（デジタルタイマー内蔵） コントロールロック機能、作業カウンター機能 緊急スイッチ機能、自己診断装置

品番	シールサイズ	電源	消費 電力 (kW)	製品サイズ(mm) （幅×奥行×高さ）	製品重量 (kg)
M4188P-450E-5mm	450mm×5mm	110V	1.7	520×350×300	約32
M4188P-450E-10mm	450mm×10mm	220V
M4188P-600E-5mm	600mm×5mm	110V	2.2	670×350×300	約32
M4188P-600E-10mm	600mm×10mm	220V
M4188P-800E-5mm	800mm5mm	110V	2.9	860×350×300	約37
M4188P-800E-10mm	800mm×10mm	220V

※瞬間消費電力：接着時のみ消費
※上下ヒーターオプションを付ける場合、電源は200Vになります。








■オプション

品番	品名
M4188PS-AIRBLOWER	エアーブロワー
M4188PS-DBENSW	フットスイッチ
M4188PS-GAFT	ガス充填仕様(全機種対応)
M4188PS-LNG65	ロングノズル仕様(全機種対応)65mmプラス
M4188PS-MTST	マルチスタンド
M4188PS-OLEP	オイレスポンプ
M4188PS-OLP	オイルポンプ
M4188PS-PF	紛体フィルター
M4188PS-WAF	水フィルター
M4188PS-WH350-450	上下ヒーター仕様(350mm/450mm対応)
M4188PS-WH600-800	上下ヒーター仕様(600mm/800mm対応)
