国内で一般的に使用されるφ48.6mmの単管パイプに適合します。
パイプとパイプを繋ぎ、あらゆる場面で活用可能とする多種類の型を開発
新しい形で新しいモノを作り上げます。


●単位はmmで表記しています。
●適合径はφ48.6mmです
●ボルトの締付け具合により、多少の誤差が生じます。
※パイプの差込み長さは強度を保つ為、50mmを推奨


■タイプ

M4162TY-TA1N
M4162TY-TA2N
M4162TY-TA3N
M4162TY-TA4N
M4162TY-TA7N
M4162TY-TA13N
M4162TY-TA15N
M4162TY-TA19N
M4162TY-TA120N
M4162TY-TACAP	M4162TY-TARING

■使用イメージ
　

■仕様

品番	タイプ	材質	質量	セット内容

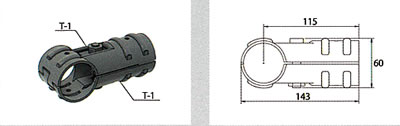

M4162TY-TA1N	3方向 T字ジョイント	鉄 (亜鉛メッキ処理)	533g	T-1：2個 ボルト/ナットM10：1セット
M4162TY-TA2N	4方向 コーナージョイント 角度90°	鉄 (亜鉛メッキ処理)	855g	T-1：2個 T-3：1個 ボルト/ナットM10：2セット

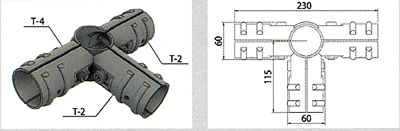

M4162TY-TA3N	5方向 ジョイント 角度90°	鉄 (亜鉛メッキ処理)	1195g	T-2：2個 T-4：1個 ボルト/ナットM10：3セット

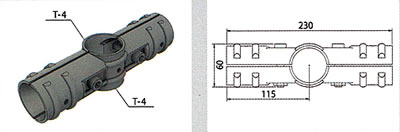

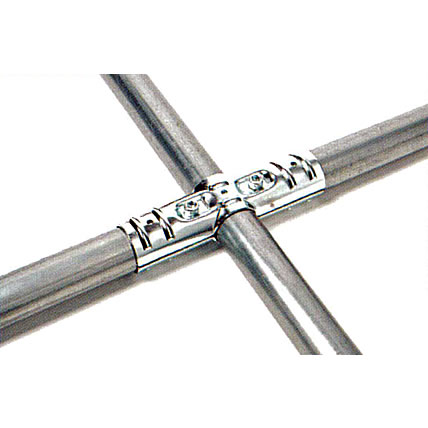

M4162TY-TA4N	4方向 十字ジョイント	鉄 (亜鉛メッキ処理)	844g	T-4：2個 ボルト/ナットM10：2セット

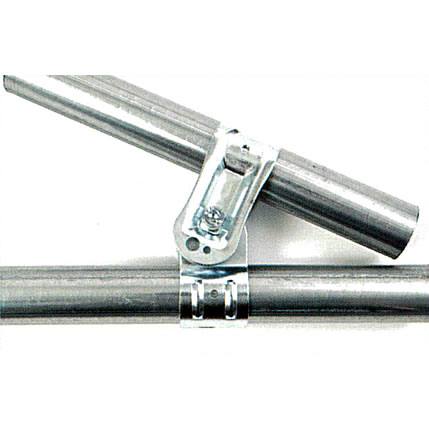

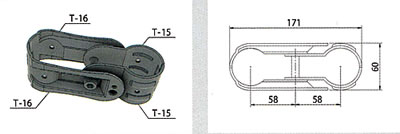

M4162TY-TA7N	角度自在ジョイント	鉄 (亜鉛メッキ処理)	650g	T-15：2個 T-16：2個 ボルト/ナットM10：1セット

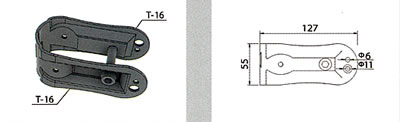

M4162TY-TA13N	板受けジョイント	鉄 (亜鉛メッキ処理)	376g	T-16：2個 ボルト/ナットM10：1セット

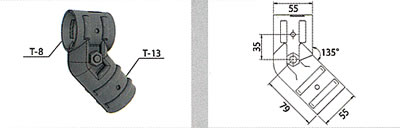

M4162TY-TA15N	3方向　筋交いジョイント 角度45°	鉄 (亜鉛メッキ処理)	535g	T-8：1個 T-13：1個 ボルト/ナットM10：1セット

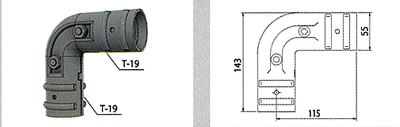

M4162TY-TA19N	2方向　L字ジョイント 角度90°	鉄 (亜鉛メッキ処理)	882g	T-19：2個 ボルト/ナットM10：2セット

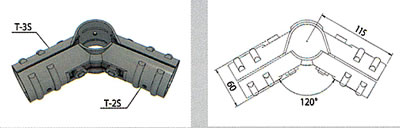

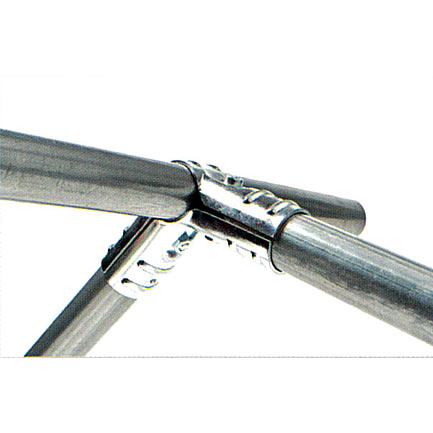

M4162TY-TA120N	4方向 屋根ジョイント 角度120°	鉄 (亜鉛メッキ処理)	855g	T-2S：1個 T-3S：1個 ボルト/ナットM10：2セット
M4162TY-TACAP	キャップ	鉄 (亜鉛メッキ処理)	135g	-
M4162TY-TARING	アイナット	鉄 (亜鉛メッキ処理)	40g	-
