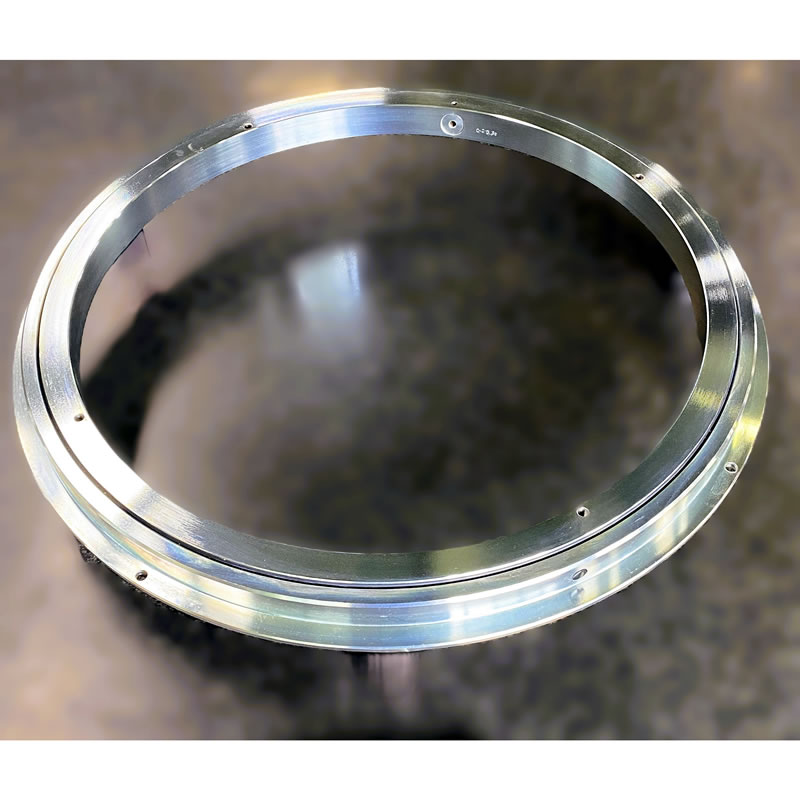

重い物が楽に軽く回せるターンテーブル
2トンまでOK、滑らかに回る、小径薄型で設置が楽



耐荷重が高い：鍛造製品だから、中心荷重2トン
滑らかに回る：起動トルクが低いから、手で旋回が可能
ガタ付きが無い：アキシャル振れ量0.1ミリの高精度
小型で軽量：上下厚み37ミリ、重量は何と18kg
錆に強い：全面を三価クロメート処理済

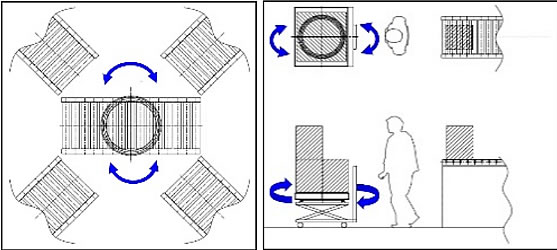

■アイデア次第で用途が広がる
生産ラインコンベアーや昇降リフターとの併用など作業や生産性向上のお手伝い

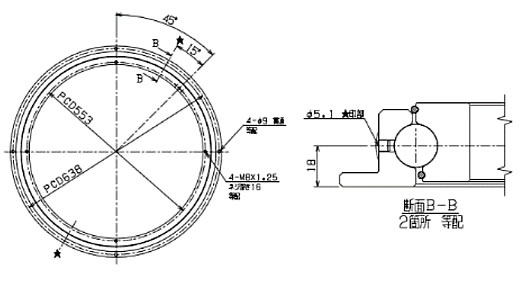

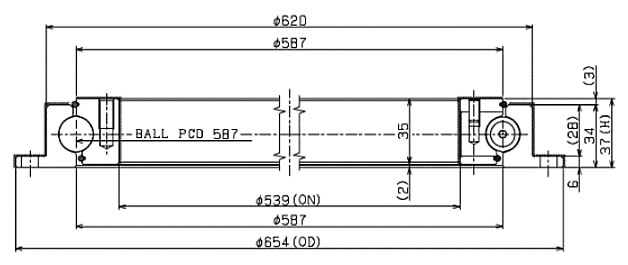

■寸法図




■仕様

品番	外径(mm)	内径(mm)	高さ(mm)	BALL	自重	耐荷重	取付穴（等配）
	OD	ON	H	PCD(mm)	kg	アキシャル	外輪側	内輪側
M4151RP-2TON	φ654	φ539	37	φ587	18	2000 中心耐荷重	φ638 4箇所φ9	φ553 4箇所M8

1. はじめに
・下記、安全にお使いいただくための情報が表記されています。

2. 安全にお使いいただくための取扱い上のご注意。
・機体に乗らないで下さい。
・耐荷重以下でご使用下さい。
・傾斜や凹凸がない水平面でご使用下さい。
・偏心（モーメント）荷重、ラジアル荷重がかかる使用はおやめ下さい。

3.取付け方法
・使用ボルト（M8）は強度区分4.6 以上を推奨します。
締付トルクは「T 系列」規格に従い、下記の値で締付けを行ってください。

M8 ボルトの締付トルク表
用途例	一般
ネジの呼び径	T 系列
強度区分	4.6
締付トルク（N・ｍ）	12.5

4. 保守・注油
・1 カ月に1 度、外径の横穴（φ5.1）からスプレーグリース（極圧性のある”ウ
レア系グリース“）を適量吹き付け、４～５周程度回転させてなじませてくだ
さい。

5.保管方法
・直射日光のあたる場所、高温、多湿の場所は避けて保管して下さい。
・水平に保ち地面への直置きは避けてください。サビ、変形など故障の原因と
なります。


6.製品仕様
・材質 S48C
・使用温度 -10～+70℃
・耐荷重 最大2ｔ
・取付け穴
外輪 PCD638 φ9：4 ヶ所等配
内輪 PCD553 M8×P1.25 ネジ深さ16：4 ヶ所等配
