測定機器

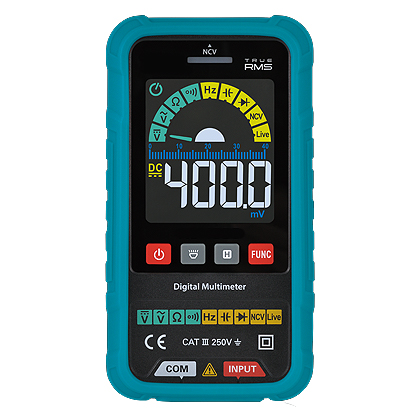

大型カラーLCDの小型デジタルサーキットテスター
バックライト・バーグラフ付き



■特長
●真の実効値型。

●明るいバックライト、バーグラフ付きで見やすい大型カラーLCD。


●滑りを防ぎ、本体を衝撃から護るホルスターが付属。

●直流／交流電圧測定・抵抗測定・導通試験を自動選択するオートファンクションモード。

●無駄な電池の消耗を防ぐオートパワーオフ機能、ディスプレイホールド機能付き。

●非接触電圧検知機能（NCV）、活線検知（LIVE）付き。
本体上部のNCVセンサーを、コンセントなど交流電圧の活線に近づけると、LCD表示、ブザー音、LEDの点灯で知らせます。

●本体背面にLEDライト付き。

●錆に強い金メッキ仕様のテストリード。


■使用例
オルタネーター充電電流の測定


■測定仕様（23℃±5℃、80％RH以下、ただし結露のないこと）

直流電圧（V）
測定レンジ	分解能	測定確度	入力抵抗	最大許容値	過負荷保護
400.0mV	0.1mV	±0.5%rdg±3dgt	≒10MΩ	600V	600V DC または 600V ACrms
4.000V	0.001V
40.00V	0.01V
400.0V	0.1V
600V	1V
交流電圧（～V）真の実効値(RMS)表示（ACカップリング)
測定レンジ	分解能	測定確度	入力抵抗	最大許容値	過負荷保護
4.000V	0.001V	±0.8%rdg±3dgt ※50Hz/60Hzは 1V以上入力時	≒10MΩ	600V	600V DC または 600V ACrms
40.00V	0.01V
400.0V	0.1V
600V	1V
抵抗（Ω）
測定レンジ	分解能	測定確度	測定電流	開放端子間 電圧	過負荷保護
400.0Ω	0.1Ω	±1.0%rdg±5dgt	≦0.11mA	≒0.4V	250V DC または 250V ACrms
4.000kΩ	0.001kΩ		≦0.1mA
40.00kΩ	0.01kΩ		≦0.03mA
400.0kΩ	0.1kΩ		≦2.8μA
4.000MΩ	0.001MΩ		≦0.3μA
40.00MΩ	0.01MΩ	±1.5%rdg±10dgt	≦0.1μA
導通試験
測定レンジ	分解能		ブザー鳴動	開放端子間 電圧	過負荷保護
400.0Ω	0.1Ω		＜50Ω	≒2V	250V DC または 250V ACrms
周波数（Hz）
測定レンジ	分解能	測定確度	入力感度 （正弦波 RMS）		過負荷保護
4.000Hz	0.001Hz	±1.0%rdg±3dgt	≧2V		250V DC または 250V ACrms
40.00Hz	0.01Hz
400.0Hz	0.1Hz		≧300mV
4.000kHz	0.001kHz
40.00kHz	0.01kHz
400.0kHz	0.1kHz		≧500mV
4.000MHz	0.001MHz		≧5V
静電容量
測定レンジ	分解能	測定確度	応答時間		過負荷保護
4.000nF	0.001nF	±20%rdg±60dgt	0.5秒～10秒以下		250V DC または 250V ACrms
40.00nF	0.01nF
400.0nF	0.1nF	±4.0%rdg±5dgt
4.000μF	0.001μF
40.00μF	0.01μF
400.0μF	0.1μF
4.000mF	0.001mF
ダイオードテスト
測定レンジ	分解能	測定確度 （0.4V以上）	測定電流	開放端子間 電圧	過負荷保護
1.499V	0.001V	±1.5%rdg±5dgt	≦0.8mA	≒2V	250V DC または 250V ACrms

■その他測定項目
NCV（非接触電圧検知）測定（交流電圧のみ）
Live（活線検知）測定（交流電圧50Hz/60Hzのコンセントのみ）

■仕様

品番	M405DCT-2411K
表示板（LCD）	4色カラーVA液晶、4000カウント、文字高15.7mm、バックライト付き
レンジ切り換え	オートレンジ
サンプリング速度	3回／秒
電池消耗表示	電池電圧約2.6V以下でLCDに マークが点灯
使用温・湿度	0℃～40℃、 80％以下（ただし結露のないこと）、高度2000ｍ未満
電源	単4形乾電池（1.5V AAA）2本
連続使用時間	マンガン電池：約5時間、アルカリ電池：約10時間
オートパワーオフ	各スイッチ最終操作後約15分で自動的に電源OFF（解除可能）
ライト機能	本体背面のLEDライトが点灯（最大約5ルーメン）
認証	IEC-61010　CATⅢ 250V AC/DC、 IEC-61326、 IEC-62321（準拠）
寸法 （H×W×D）	127×66×19mm
重量	約165g（電池含む）
付属品※	テストリード（M405DCT-2411K-21189）、 取扱説明書

※本製品は電池が付属されていないため、別途お買い求めください。



■オプション
【AC/DCクランプアダプター　M405DCT-2411K-771】
●AC / DC 400mVが測定可能なデジタルテスターに接続することで、AC / DC 400Aまでの電流測定が可能。
●出力波形と入力波形が同じなので、オシロスコープや記録計と接続して波形観測やデータ記録に利用可能。
●最大導体径φ19mmの小型クランプ。片手で操作しやすいスライドスイッチ式。
●収納、持ち運びに便利なキャリングケースが付属。

品番	M405DCT-2411K-771
項目	レンジ	測定範囲	出力	確度	最大許容入力
直流電流	40A	0～40A	0～400mV (100mA/mV)	1.5%rdg±0.5mV	400A
	400A	0～200A	0～400mV (1A/mV)	1.5%rdg±0.5mV
		200～300A		4.0%rdg±0.5mV
		300～400A		6.0%rdg±0.5mV
交流電流	40A	0～40A	0～400mV (100mA/mV)	1.5%rdg±0.5mV	400A
	400A	0～200A	0～400mV (1A/mV)	1.5%rdg±0.5mV
		200～300A		4.0%rdg±0.5mV
		300～400A		7.0%rdg±0.5mV
レンジ切換	マニュアルレンジ
被測定導体径	最大φ19mm
電源	1.5V R6P（単3）電池2本
寸法・重量	180(H)×43(W)×31(D)mm、210g
コード長	約145cm
付属品	キャリングケース、電池写真単3形乾電池（1.5V R6P）×2本、取扱説明書

■その他オプション
【テストリード：M405DCT-2411K-21189】
ピン先は錆びに強い金メッキ仕様。（標準付属品）

【テストリードキット（ワニグチクリップ付き）：M405DCT-2411K-21152】
リード線にテスト棒を接続し、3種類のテストピンまたは2種類のテストフックを組み合わせて使うテストリードキット。
自動車の暗電流測定用テストフック、ワニグチクリップ（口径：20mm）、収納、持ち運びに便利なキャリングケースが付属。

【テストリードセット：M405DCT-2411K-21173】
ストレートテストピンは、ピン先φ0.5mmの極細テストピン。自動車のカプラ、細かい基盤配線などの測定に最適。
ワニグチクリップは、自動車のバッテリー端子や電線などをしっかりはさみ込んで、接触不良を起こしません。

【コイル型コンタクトピン：M405DCT-2411K-8104】
スプリング構造でバネ性に優れ、測定対象を傷つけにくい。

【ワニグチクリップ：M405DCT-2411K-1051】
テストリードのピン先に差し込んで使用。

【テストピン：M405DCT-2411K-1055】
テストリードの先端に接続して使用。赤色のみ。

【バッテリークリップ：M405DCT-2411K-1057】
大型ワニ口クリップがバッテリー端子をしっかりとクリップ。
テスターを置かずに片手で操作できるので、自動車バッテリーの電圧測定に最適。

【キャリングケース：M405DCT-2411K-2131】
ソフトタイプキャリングケース。


■タイプ

M405DCT-2411K-21189	M405DCT-2411K-8104
M405DCT-2411K-1051	M405DCT-2411K-1055
M405DCT-2411K-1057	M405DCT-2411K-2131

品番	品名	備考
M405DCT-2411K-21189	テストリード	本体購入時の付属品 全長962mm
M405DCT-2411K-21152	テストリードキット(ワニグチクリップ付き)	リード線：全長1600mm
M405DCT-2411K-21173	テストリードセット	リード線：全長1600mm
M405DCT-2411K-8104	コイル型コンタクトピン	ピンの長さ：15mm ピンの口径：φ0.4mm 最大電流：1A、最大電圧：50V
M405DCT-2411K-1051	ワニグチクリップ	-
M405DCT-2411K-1055	テストピン	ピンの長さ：19mm ピンの口径：φ0.8mm ピン先の口径：φ0.4mm 最大電流：1A、最大電圧：50V
M405DCT-2411K-1057	バッテリークリップ	-
M405DCT-2411K-2131	キャリングケース	130×40×H180mm
