商品詳細
輝度計
商品番号:M396LS-150N
商品説明
・M396S-150N
測定角1゜で0.01~999,900cd/㎡の範囲が測定可能。
・M396S-160N
測定角1/3゜で0.1~9,999,000cd/㎡の範囲が測定可能。
■高精度を実現
M396S-150N/M396S-160Nは、
人間の目の感度に対応する標準分光応答度(CIE 1931 等色関数)に合致した感度を持つ3つのセンサーを新たに搭載し、
それらのセンサー出力を使用する高精度な三刺激値(XYZ = 赤緑青)タイプの色彩輝度計です。
※

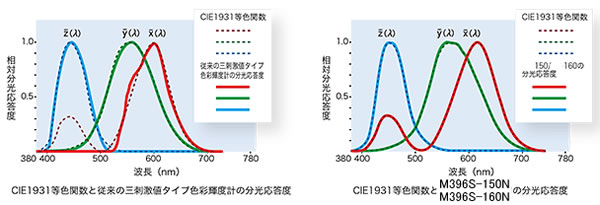

CIE 1931等色関数におけるXバー(λ)の分光応答度のピークは、
長波長領域(Xバー2(λ))以外に短波長領域(Xバー1(λ))にもあるのですが、
従来の色彩輝度計センサーはXバー1(λ)の領域に感度がないことから、
Xバー1(λ)はZバー(λ)より算出していました。
それに対して、M396S-150N/M396S-160NのセンサーはXバー1(λ)の領域にも感度があるので、
理想的な人間の目の感度に近い測定が可能となりました。
■抜群の使いやすさ
●測定対象物をとらえやすい明るく見やすいファインダー。
●測定対象物の輝度に合わせて最適な測定時間が自動的に選択されるオートモード機能を搭載。
●持ちやすいグリップ。測定時のピント合わせもスムーズに。
●バックライト機能で暗い場所でもOK。
■わかりやすいユーティリティソフトウェア
標準付属のソフトウェアを使用することにより、パソコンから測定器を制御して、
インターバル測定や測定データ、リストの表示ができます。
●主な機能

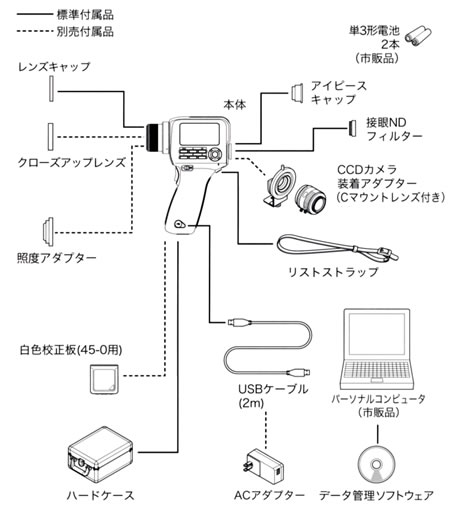

■システム図

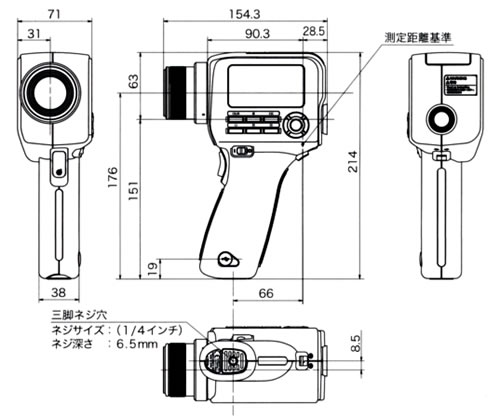

■寸法図(単位:mm)
■主な仕様
※1:A光源、基準距離、御測定時間:AUTO
M396S-150N/M396S-160Nは、
人間の目の感度に対応する標準分光応答度(CIE 1931 等色関数)に合致した感度を持つ3つのセンサーを新たに搭載し、
それらのセンサー出力を使用する高精度な三刺激値(XYZ = 赤緑青)タイプの色彩輝度計です。
※
CIE 1931等色関数におけるXバー(λ)の分光応答度のピークは、
長波長領域(Xバー2(λ))以外に短波長領域(Xバー1(λ))にもあるのですが、
従来の色彩輝度計センサーはXバー1(λ)の領域に感度がないことから、
Xバー1(λ)はZバー(λ)より算出していました。
それに対して、M396S-150N/M396S-160NのセンサーはXバー1(λ)の領域にも感度があるので、
理想的な人間の目の感度に近い測定が可能となりました。
■抜群の使いやすさ
●測定対象物をとらえやすい明るく見やすいファインダー。
●測定対象物の輝度に合わせて最適な測定時間が自動的に選択されるオートモード機能を搭載。
●持ちやすいグリップ。測定時のピント合わせもスムーズに。
●バックライト機能で暗い場所でもOK。
■わかりやすいユーティリティソフトウェア
標準付属のソフトウェアを使用することにより、パソコンから測定器を制御して、
インターバル測定や測定データ、リストの表示ができます。
●主な機能
対応OS |
Windows7 Professional 32bit、64bit Windows8.1 Pro 32bit、64bit Windows10 Pro 32bit、64bit |
測定器の制御 | 1ショット測定 連続測定 インターバル測定 2~5,000回/3~3,600秒(1秒間隔) トリガー測定 測定器への各種設定 測定器に蓄積されたデータの取り込み ユーザー校正 |
基準値 | 登録 測定器への書き込み |
データリスト | 基準値データ、測定データの一覧表示 編集(削除、コピー&ペースト) |
外部入出力 | テキスト作成、CSV形式での保存、 リストのクリップボードコピー |
■システム図
■寸法図(単位:mm)
■主な仕様
品番 | M396S-150N | M396S-160N |
測定角 | 1゜ | 1/3゜ |
光学系 | 一眼レフ方式、f=85mm F2.8 | |
ファインダー視野 | 9゜(ファインダー視度調整付) | |
相対分光応答度 | CIE1931等色関数近似(x(λ)、y(λ)、z(λ)) | |
最小測定径 | 14.4mm 1.3mm(クローズアップレンズ使用時) |
4.5mm 0.4mm(クローズアップレンズ使用時) |
最短測定距離 (測定距離基準より) |
1,012mm 213mm(クローズアップレンズ使用時) |
|
表色系 | (絶対値)Lv,x,y(Y、x、y)、Lv,u',v'、Lv,Tcp,duv、XYZ、Lv,λd,Pe | |
測定機能表示 | (輝度)瞬時値、最大値/最小値、輝度差(Δ)/輝度比(%) (色度)瞬時値、色度差(Δ) |
|
測定時間 | AUTO:0.7~4.3秒 MANUAL:0.7~7.1秒 | |
輝度単位 | cd/㎡ | |
輝度範囲 | 0.01~999,900cd/㎡ | 0.1~9,999,000cd/㎡ |
確度※1 | (輝度)±2%±1digit (色度)±0.004(5cd/㎡~) |
(輝度)±2%±1digit (色度)±0.004(50cd/㎡~) |
繰返し性※1 | (輝度)0.2%+1digit (色度)0.001(10cd/㎡~) (色度)0.002(5cd/㎡~) |
(輝度)0.2%+1digit (色度)0.001(10cd/㎡~) (色度)0.002(5cd/㎡~) |
校正基準 | メーカー基準/ユーザー基準切替え式 | |
ユーザー校正CH数 | 10CH | |
保存データ数 | 1,000データ | |
外部表示(有効桁数) | (輝度)最大4桁 (色度)有効数字4桁 | |
内部表示(有効桁数) | (輝度)最大4桁 | |
インターフェース | USB2.0 | |
電源 | 単3形電池2本、USBバスパワー、ACアダプター(別売) | |
消費電流 | ファインダー内表示点灯時、平均70mA | |
使用温湿度範囲 | 0~40℃、相対湿度85%以下(35℃) | |
保管温湿度範囲 | 0~45℃、相対湿度85%以下(35℃) | |
大きさ | 71×214×154mm | |
質量 | 850g(電池別) | |
標準付属品 | レンズキャップ、接眼 ND フィルター、アイピースキャップ、単3形電池×2本 専用ケース、リストストラップ、接続ケーブル(USB)、データ管理ソフトウェア |
|
別売付属品 | クローズアップレンズ、CCDカメラ装着アダプター、照度アダプター 白色校正板(45-0用)、ACアダプター |
|
