油圧リフター

■特長
●版胴、フィルム、紙ロールなどの交換に最適。

●ゴム製ローラー（左右スライド式）、スチールローラー、樹脂ローラーモデルをご用意。

●アーム部ビニールコーティングで、製品を保護します。

●四輪自在で小回り抜群。
ハードな作業環境に適したゴム車輪を採用。


●早揚り機構（M37C4タイプのみ）
無負荷（軽負荷）時はテーブル（フォーク）の上昇スピードが2～3倍になり、作業効率がアップ。
一定の荷重を超えると、通常スピードに自動切替になる安全設計です。



■タイプ

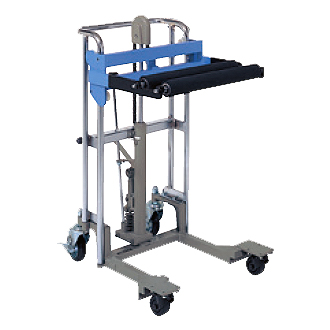

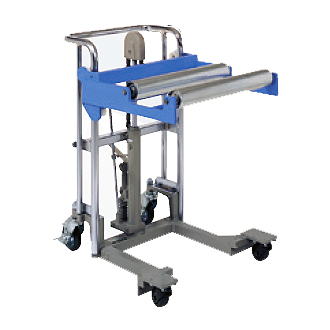

M37C2-8SR1	M37C4-8R1

■使用例
　

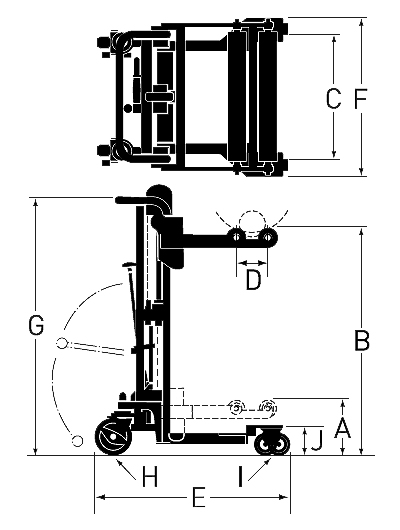

■寸法図


■仕様

品番			M37C2-8SR1	M37C2-12SR1	M37C2-8R1	M37C2-12R1
最大積載量			200kg
最低位		A	200mm
最高位		B	840mm	1190mm	840mm	1190mm
ローラー寸法	適用ロール径		φ100～300mm
	ローラー幅	C	480mm		400mm
	ピッチ	D	120mm
	材質		ゴム		樹脂
全長		E	705mm
脚外幅		F	600mm
全高		G	975mm	1325mm	975mm	1325mm
脚高		J	109mm
ステアリングホイール		H	ゴム（φ125×38mm）
ロードホイール		I	ナイロン（φ75×40mm）
ペダル回数			15回	22回	15回	22回
車体質量			63kg	68kg	57kg	62kg

品番			M37C4-8R1	M37C4-12R1
最大積載量			400kg
最低位		A	245mm
最高位		B	885mm	1235mm
ローラー寸法	適用ロール径		φ200～600mm
	ローラー幅	C	550mm
	ピッチ	D	240mm
	材質		スチール
全長		E	775mm
脚外幅		F	690mm
全高		G	965mm	1315mm
脚高		J	112mm
ステアリングホイール		H	ゴム（φ125×38mm）
ロードホイール		I	ナイロン（φ75×40mm）
ペダル回数			32回(10回)	50回(16回)
車体質量			82kg	87kg

※ペダル回数の(　　　)内の数値は無負荷時早揚り回数です。
