60mm高輝度大形ドットLED表示!軽量コンパクト
測定値循環表示で暑熱環境が一目瞭然
JIS規格 JIS B 7922:2023 CLASS1.5準拠の設置型でありながらφ75黒球採用により大幅にサイズダウン。
持ち運びが容易で、屋外·屋内問わず様々な箇所に設置可能。
高輝度LED表示のため直射日光下でも視認性がよく、夜間作業や暗い環境での熱中症対策にも役立ちます。
LPWA通信(920MHz帯)にも対応、測定データを広域通信網やクラウドに送信出来るタイプも製作可能。 また有線通信(RS-485,DC4～20mA)にも対応し、PCアプリでデータ記録も可能です。




■特長
●WBGT・周囲温度・湿度をサイクリック表示
●JIS規格 JIS B 7922:2023 CLASS 1.5 準拠
●Φ75黒球採用により軽量コンパクト。持ち運びも容易で仮設使用にも好適
●LPWA通信はLoRaWAN/Sigfoxに対応、他の通信形態には別途対応
● 工場や建設現場、学校施設、スポーツ施設、介護施設など、屋内外問わずに設置可能
●大形LED表示により、夜間作業や暗い倉庫内の熱中症対策にも好適

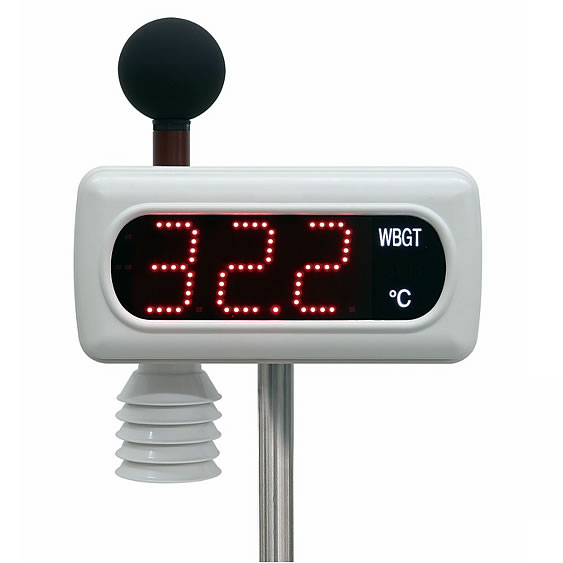

■外観


■外形寸法

■設置イメージ（三脚スタンド使用時）
・移動が簡単
・軽量、コンパクト
・三段伸縮、水平器付きで斜面設置も可能


■共通仕様

準拠規格		JIS B 7922：2023 精度区分 クラス1.5 準拠
測定範囲	WBGT	0～60.0 ℃
	周囲温度	-19.9～80.0 ℃
	相対湿度	10～90.0 %RH
	黒球温度	0～80.0℃(Φ150黒球に換算)
	湿球温度	周囲温度と相対湿度から算出(推定自然湿球温度)
測定精度	WBGT	±1.5℃ (15～40℃)
	周囲温度	±0.5℃ (20～50℃)
	相対湿度	±3%RH (30～90%RH、25℃において)
	黒球温度	±0.5℃ (20～60℃)
表示	表示仕様	高輝度ドット赤色LED 文字高さ 60mm
	表示内容	WBGT、周囲温度、相対湿度 (循環表示または固定表示)
黒球仕様		Φ 75 銅製
温湿度測定		自然通風測定 (センサはラジェーションシールドに収納)
WBGT計算式	日射有り	0.7×湿球温度 + 0.2×黒球温度 + 0.1×周囲温度
	日射無し	0.7×湿球温度 +0.3×黒球温度
WBGT計算式切替機能		切替機能付
電源		AC100V (電源ケーブル4.8m付)
設置環境		屋外・屋内
保護構造		降雨下での使用可能(自然通風測定が必要なためIP規格での規定困難)
取付方法		三脚設置、ポール差込
使用環境		-10～60℃ 10～90%RH(結露なきこと)
保存環境		-20～65℃ (結露なきこと)
質量		約 3.5kg(三脚スタンド除く)

■仕様

番号	供給電源 電源電圧	通信機能*1 仕様	通信機能2* 仕様	取付方法 仕様
M368LHP-53T	AC100V	出力なし	出力なし	三脚取付(軽量アルミ三脚)
M368LHP-54T				三脚取付
M368LHP-55T				ポール差込
