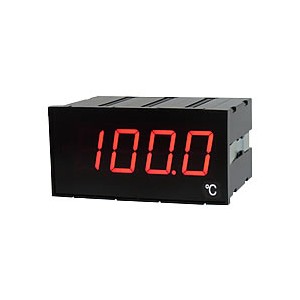

熱電対温度表示計
商品番号：M368LED-4266D-TC-AT
商品説明
●45mm高輝度大形LEDによる鮮明表示
■測定入力
●熱電対 （M368LED-4266D-TC-AT）
●測温抵抗体入力 （M368LED-4266D-PT-AT）
■供給電源
■端子配列図
■外形図
■共通仕様
■測定入力
●熱電対 （M368LED-4266D-TC-AT）
●測温抵抗体入力 （M368LED-4266D-PT-AT）
■供給電源
■端子配列図
■外形図
■共通仕様
| 表示 | 赤色 (文字高さ45mm） ゼロサプレス機能付 |
||||||||||
| オーバー表示 | 表示範囲を超えると表示範囲の最小値又は最大値で点滅 | ||||||||||
| 入力オープン | 熱電対入力????? 表示範囲の最小値で点滅 測温抵抗体入力 表示範囲の最大値で点滅 |
||||||||||
| 分解能 | 熱電対入力????? 1℃ 測温抵抗体入力 0.1℃ |
||||||||||
| 外部抵抗 | 熱電対入力????? 500Ω以下 測温抵抗体入力 リード線1線あたり5Ω以下 |
||||||||||
| 過負荷 | DC±10V | ||||||||||
| サンプリング周期 | 約2.5回/秒 | ||||||||||
| 入力形式 | シングルエンデッド、フローティング入力 | ||||||||||
| A/D変換部 | ⊿-∑変換方式 | ||||||||||
| ノイズ除去率 | ノーマルモード （NMR)? 50dB以上 コモンモード (CMR) 110dB以上 電源ライン混入ノイズ?? 1000V |
||||||||||
| ホールド機能 | 測定データを保持 （入力とは絶縁していません） |
||||||||||
| 耐電圧 |
|
||||||||||
| 絶縁抵抗 | DC500V? 100MΩ以上 | ||||||||||
| 動作周囲温度 | 0～50℃ | ||||||||||
| 質量 | 約1.0kg |
