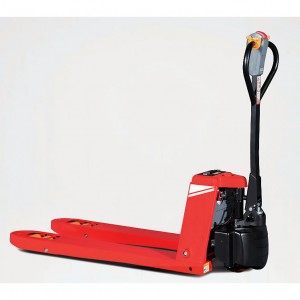

ハンドパレット

定格荷重：1,500/2,000kg
誰でも簡単・スマート操作
メンテナンスフリーのモーターとバッテリー
コンパクトに最適化された設計構造



●メンテナンスフリーブラレスモーター
●メンテナンスフリーリン酸鉄リチウムイオンバッテリー
●安心のバッテリー保証（5年または10,000時間）
●効率的なメンテナンス
●快適な操作感


■ブラシレス/Li-ionバッテリー　高いメンテナンス性
●ブラシレス・メンテナンスフリー駆動モーター
●長寿命・安全性が高い　メンテナンスフリー　Li-ionバッテリー　（5年間または10,000時間保障）
●充電通知
●分かりやすいエラーコード表示
●60秒　バッテリーのクイック交換可能
●60秒　駆動輪の交換可能


■パワフルで高い登板能力




■製品の特徴
●多機能ハンドル


●バッテリー保護装置


●2t： 標準装備 48V 15Ah
1.5t ：標準装備 48V 10Ah
(オプション：48V 15Ah）


●標準装備：PUダブルホイール
（オプション：PUシングルホイール）


●一体型フォーク
両面パレット対応可能


●2t：標準装備 5A 急速充電器
1.5t：標準装備 3A 充電器
(オプション：5A 急速充電器）


●電動昇降


●保護カバー



■実用的な機能
●高速/低速モード切替
電源スイッチがオン状態で、ハンドルを動作区画に倒しホーンを押しながらノブを2回前にひねる


●直立走行モード
緊急反転ボタンを押しながらハンドルノブを前にひねり、電源スイッチをオンにする。

●エンジニアモード（ブレーキ解除モード）
ホーンを押ししながら 電源スイッチをオンにする

※直立走行モードの場合、ハンドル位置に関わらず、ノブを操作すると車両が走行します。
誤操作にご注意ください。
※ブレーキ解除は緊急時の移動のみに使用し、通常の作業時には使用しないでください。


■構造図




■仕様

品番			M3683ETP-15-68122H	M3683ETP-20-68122H
タイプ			電動仕様	電動仕様
定格荷重		kg	1500	2000
荷重中心		mm	600	600
フォーク外幅		mm	520/550/685	550/685
フォーク長さ		mm	800/900/1150/1120/1300/1500	800/900/1150/1220
車両全長		mm	1552	1552
フォーク最低位		mm	82±2	82±2
フォーク最高位		mm	197	197
車両全高 （ハンドルを含む）		mm	1250	1250
車両全幅		mm	550/685	550/685
最小旋回半径		mm	1353	1353
最高走行速度	全負荷	km/h	4	4
	無負荷	km/h	4.5	4.5
登板能力	全負荷	%	6	6
	無負荷	%	20	20
走行		kW	0.75（直流ブラシレス）	1.0（直流ブラシレス）
上昇		kW	0.8（直流）	0.8（直流）
電圧		V	48	48
容量/バッテリー種類		Ah	10 （リン酸鉄リチウムイオン電池）	15 （リン酸鉄リチウムイオン電池）
走行ブレーキ			回生ブレーキ	回生ブレーキ
ブレーキ			電磁ブレーキ	電磁ブレーキ
コントローラー			B1503	B1503

品番		M3683ETP-15-68122H-65SL
タイプ		低床仕様
容量		1500
荷重中心		600
フォークの全幅		550/685
フォークの長さ		1150/1220
全長		1552/1622
フォークの全高		65±2
フォークの最大高さ		165
全高（ティラー付き）		1250
リヤボディの幅		550/685
最小旋回半径		1353/1426
最大移動速度	積載状態	4
	空荷	4.5
登板能力	積載状態	6
	空荷	20
走行		DC 0.75（直流ブラシレス）
持ち上げ		DC 0.8（直流）
電圧		48
容量/タイプ		10（リン酸鉄リチウムイオン電池）
走行ブレーキ		回生ブレーキ
ブレーキ		電磁ブレーキ
コントローラー		B1503
