商品詳細

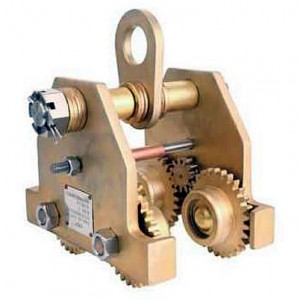

防爆手動プレーントロリー20TON(ベリリウム銅合金)
商品番号:M3457EHPT-20TON
商品説明
防爆型プッシュ・モノレール・トロリー
■寸法図
■仕様
■寸法図
■仕様
品番 | M3457EHPT-1TON | M3457EHPT-2TON | M3457EHPT-3TON | |
定格荷重(t) | 1 | 2 | 3 | |
試験荷重KH | 1.5 | 3 | 4.5 | |
標準揚程(m) | 3 | 3 | 3 | |
手引き(水平直線)満載時N | 50 | 90 | 95 | |
主要寸法(mm) | B | 245 | 245 | 275 |
S | 170 | 190 | 220 | |
H min | 170 | 190 | 200 | |
C | 260 | 290 | 320 | |
トラック幅範囲 トラック幅(mm) |
F | 90-122 | 102-152 | 110-165 |
正味重量(kg) | 13 | 17 | 23 |
品番 | M3457EHPT-5TON | M3457EHPT-10TON | M3457EHPT-20TON | |
定格荷重(t) | 5 | 10 | 20 | |
試験荷重KH | 7.5 | 15 | 30 | |
標準揚程(m) | 3 | 3 | 3 | |
手引き(水平直線)満載時N | 140 | 240 | 250 | |
主要寸法(mm) | B | 350 | 380 | 420 |
S | 240 | 265 | 265 | |
H min | 210 | 230 | 320 | |
C | 360 | 410 | 510 | |
トラック幅範囲 トラック幅(mm) |
F | 122-172 | 130-210 | 130-210 |
正味重量(kg) | 30 | 47 | 106 |
