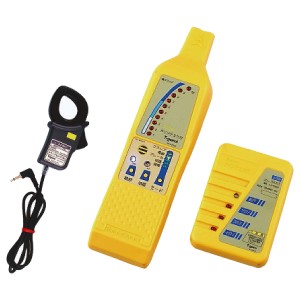

配線チェッカー
商品番号:M338LC-C
商品説明
本体の耐ノイズ性能向上を実現
ノイズカット機能搭載により、ノイズによる誤判定を防止します。
センサ部のスリム化を実現。
幅の狭い薄型のブレーカに対応しました。
<効果>
●ノイズカット機能搭載により、判定迷いがありません。またクランプセンサにより確実探査を実現
※クランプセンサ使用時は、非接触探査よりもさらにハイレベルのノイズカットを行います。
●電圧フリー・回路に接続するだけ活線状態で探査が可能な為、停電することなく探査が可能
●狭い場所もラクラク探査。電線の上から触れるだけのノイズ形非接触センサにより安全に探査
活線状態でブレーカーや配線路の探査が一人で可能
■特長
●ブレーカ及び配線路の探査が一人でできます。
●活線状態でブレーカ探査などができるため、時間に縛られることなく作業ができます。
●死線状態で漏電点の探査ができます。
●クランプセンサでさらに確実な探査ができます。
●音と光で表示するため判定が簡単です。
●信号漏洩防止ユニット(オプション)で探査回路以外への信号漏れを防止します。
探査回路以外の分岐回路からの信号の流入や他回路への信号漏洩を防止することによって、より確実な探査が可能
となります。
探査回路と他回路の分岐箇所に本ユニットを接続することにより、該当回路以外への新語言うの漏れをまたは軽減し、
該当回路のみに受信器が反応することになり確実な探査が可能となります。
※探査回路によっては、使用効果が少ない場合があります。
※インバータの二次側回路では使用できません。
※信号漏洩防止接続点より電源側では探査できません。
●NETISへ登録済みの技術です。(登録番号:QS-200008-A)
※NETIS とは国土交通省により新技術に関わる情報の共有及び提供を目的として整備された新技術のことです。
NETIS に登録されている技術を公共工事に使用することで、工事成績標定への加点や総合評価落札方式での加点などのメリットがあります。
●1Pブレーカ接続線やケーブルラック上の配線のように密着状態の配線でも漏れ磁界の影響をうけることなく、確実な
探査が可能です。
使用条件に応じて3種類のクランプセンサが使用可能です。
(クランプセンサ(L)、クランプセンサ(S)はオプション)
■仕様
■オプション
■特長
●ブレーカ及び配線路の探査が一人でできます。
●活線状態でブレーカ探査などができるため、時間に縛られることなく作業ができます。
●死線状態で漏電点の探査ができます。
●クランプセンサでさらに確実な探査ができます。
●音と光で表示するため判定が簡単です。
●信号漏洩防止ユニット(オプション)で探査回路以外への信号漏れを防止します。
探査回路以外の分岐回路からの信号の流入や他回路への信号漏洩を防止することによって、より確実な探査が可能
となります。
探査回路と他回路の分岐箇所に本ユニットを接続することにより、該当回路以外への新語言うの漏れをまたは軽減し、
該当回路のみに受信器が反応することになり確実な探査が可能となります。
※探査回路によっては、使用効果が少ない場合があります。
※インバータの二次側回路では使用できません。
※信号漏洩防止接続点より電源側では探査できません。
●NETISへ登録済みの技術です。(登録番号:QS-200008-A)
※NETIS とは国土交通省により新技術に関わる情報の共有及び提供を目的として整備された新技術のことです。
NETIS に登録されている技術を公共工事に使用することで、工事成績標定への加点や総合評価落札方式での加点などのメリットがあります。
●1Pブレーカ接続線やケーブルラック上の配線のように密着状態の配線でも漏れ磁界の影響をうけることなく、確実な
探査が可能です。
使用条件に応じて3種類のクランプセンサが使用可能です。
(クランプセンサ(L)、クランプセンサ(S)はオプション)
■仕様
品番 | M338LC-C | |
送信器 | 適用電圧範囲 | AC50/60Hz・DCともに12~528V |
方式 | 電流消費型 | |
信号周波数 | 5kHz | |
信号電流 | 200mAp | |
信号時間 | 30ms | |
信号周期 | 500ms | |
動作表示 | LED(黄) | |
電圧表示 | LED(赤)(100V・200V・400V) | |
形状 | 112(H)×82(W)×30(D)mm | |
質量 | 約111g | |
受信器 | 検出方式 | 信号電流によって発生する磁界を検出 |
検出周波数 | 5kHz | |
内蔵センサ | コイルセンサ2個(電線探査用コイルおよびブレーカ探査用コイル) | |
外部センサ | クランプセンサ(プラグ接続式) | |
判定方法 | 10個の判定用LED(赤)点滅(受信レベル表示)およびブザー音 | |
感度切替 | クランプ、電線、ブレーカ、経路、漏電の5段階モード切替え および各モード共通のL(低)/H(高)感度切替え |
|
漏電探査可能 線路条件 |
地絡抵抗2kΩ以下 対地静電容量0.01μF以下 | |
電源 | 9V乾電池×1個(マンガンまたはアルカリ乾電池) | |
電池寿命 | 約8時間(マンガン乾電池20℃連続受信) | |
電池寿命表示 | BAT-LED(青)(点灯=良/点滅=交換時期/消灯=使用不可) | |
オートパワーオフ | 無操作になってから10分後に自動オフ | |
オートパワーオフ 警告音 |
1.5秒(ON)→5秒(OFF)→1.5秒(ON)→5秒(OFF)→3秒(ON)の 最後の3秒のブザー音終了後、電源OFF |
|
適用 クランプセンサ |
M338LC-CF1(標準付属):適用電流AC50/60Hz DC100A M338LC-C-F7T(オプション) 適用電流AC50/60Hz DC500A M338LC-CF2(オプション) 適用電流AC50/60Hz DC300A M338LC-CF3(オプション) 適用電流AC50/60Hz DC30A |
|
形状 | 193(H)×51(W)×33(D)mm | |
質量 | 約135g(乾電池含む) | |
クランプセンサ (M338LC-CF1) |
適用電圧範囲 | AC50/60Hz・DCともに最大528V |
適用電流 | AC50/60Hz・DC100A | |
クランプ部内径 | φ24 | |
適用クランプ箇所 | 低圧絶縁電線の絶縁被覆部分(裸導体へのクランプは禁止) | |
信号ケーブル長 | 約90cm | |
形状 | 100(H)×60(W)×26(D)mm | |
質量 | 約81g | |
構成 | 送信器、受信器、100Vプラグ付きコード、 電池クリップ付きコード、クリップ付きコード、クランプセンサ(M)、 9Vマンガン乾電池、取扱説明書、キャリングケース |
■オプション
M338BU-A5K | M338LC-CF2 | M338LC-CF3 |
品番 | 品名 | 寸法(mm) (H×W×D) |
内径寸法 (mm) |
質量 | コード長 |
M338BU-A5K | 信号漏洩防止ユニット | 88×130×170 | - | 約985g | 約1m |
M338LC-C-F7T | クランプセンサ(LL) | 186×129×53 | φ68 | 約400g | 約90cm |
M338LC-CF2 | クランプセンサ(L) | 128×81×36 | φ40 | 約187g | |
M338LC-CF1 | クランプセンサ(M) | 100×60×26 | φ24 | 約81g | |
M338LC-CF3 | クランプセンサ(S) | 153×18×23 | φ8 | 約66g |
