商品詳細
参考画像

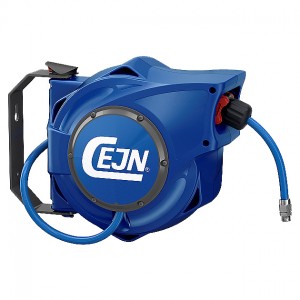

エアー用小型ホースリール（R1/2"オネジ仕様）
商品番号：M3269AH-2040S
商品説明
■特長
●M3269AH-20タイプは小径で操作性に優れたホースサイズ。ホースの取り回しがし易く、狭いスペースでの作業に最適。
●ホース速度制御機構でゆっくり巻き戻るため、ホースの暴れを防止し安全です。
●ホースガイド
ホースを均等に巻き、折れ曲がりを防止します。
●残圧除去機能
残圧によるホース暴れを防止（残圧除去カップリング付のみ）
●ネオングリーンホース
高視認性のホースで躓きによる転倒事故を防止
■使用例
■タイプ
■仕様
※1：残圧除去カップリング付き
※2：Rオネジ仕様
●M3269AH-20タイプは小径で操作性に優れたホースサイズ。ホースの取り回しがし易く、狭いスペースでの作業に最適。
●ホース速度制御機構でゆっくり巻き戻るため、ホースの暴れを防止し安全です。
●ホースガイド
ホースを均等に巻き、折れ曲がりを防止します。
●残圧除去機能
残圧によるホース暴れを防止（残圧除去カップリング付のみ）
●ネオングリーンホース
高視認性のホースで躓きによる転倒事故を防止
■使用例
■タイプ
| M3269AH-2013S | M3269AH-2173S |
 |
 |
| M3269AH-2010S | M3269AH-2028S |
 |
 |
■仕様
| 品番 | 接続部（1次側／2次側） | 最高使用圧力 (20℃,) |
仕様一覧 | |||
| ニップル/カップリング ※1 |
R1/2” ※2 |
R1/4” ※2 |
R3/8” ※2 |
|||
| M3269AH-2013S | 〇 | 1.6MPa |  |
|||
| M3269AH-2083S | 〇 | 1.6MPa | ||||
| M3269AH-2043S | 〇 | 1.2MPa | ||||
| M3269AH-2010S | 〇 | 1.6MPa | ||||
| M3269AH-2020S | 〇 | 1.6MPa | ||||
| M3269AH-2022S | 〇 | 1.6MPa | ||||
| M3269AH-2040S | 〇 | 1.2MPa | ||||
| M3269AH-2028S | 〇 | 1.6MPa | ||||
| M3269AH-2183S | 〇 | 1.6MPa | ||||
| M3269AH-2163S | 〇 | 1.6MPa | ||||
| M3269AH-2143S | 〇 | 1.2MPa | ||||
| M3269AH-2120S | 〇 | 1.6MPa | ||||
| M3269AH-2130S | 〇 | 1.6MPa | ||||
| M3269AH-2140S | 〇 | 1.2MPa | ||||
| M3269AH-2150S | 〇 | 1.0MPa | ||||
| M3269AH-2173S | 〇 | 1.2MPa | ||||
| M3269AH-2132S | 〇 | 1.2MPa | ||||
| M3269AH-2128S | 〇 | 1.6MPa | ||||
| M3269AH-2138S | 〇 | 1.6MPa | ||||
※2：Rオネジ仕様
| 品番 | タイプ | ホース | 重量 | |||
| 材質 | タイプ | 内径×外径 | 全長 | |||
| M3269AH-2013S | 小型リール | PUR | 標準 | 6.5×10mm | 10m | 4.1kg |
| M3269AH-2083S | 8×12mm | 10m | 5.0kg | |||
| M3269AH-2043S | 11×16mm | 5m | 4.7kg | |||
| M3269AH-2010S | 標準 | 6.5×10mm | 10m | 4.0kg | ||
| M3269AH-2020S | 8×12mm | 7m | 4.5kg | |||
| M3269AH-2022S | 8×12mm | 10m | 4.9kg | |||
| M3269AH-2040S | 11×16mm | 5m | 4.7kg | |||
| M3269AH-2028S | Hi-vis（高視認性） | 8×12mm | 10m | 4.9kg | ||
| M3269AH-2183S | 中型リール | PUR | 標準 | 8×12mm | 17m | 6.4kg |
| M3269AH-2163S | 9.5×13.5mm | 14m | 6.5kg | |||
| M3269AH-2143S | 11×16mm | 10m | 6.5kg | |||
| M3269AH-2120S | 標準 | 8×12mm | 17m | 6.6kg | ||
| M3269AH-2130S | 9.5×13.5mm | 14m | 6.5kg | |||
| M3269AH-2140S | 11×16mm | 10m | 6.7kg | |||
| M3269AH-2150S | 13×18mm | 8m | 6.6kg | |||
| M3269AH-2173S | アンチスパーク（耐火花） | 9.5×13.5mm | 14m | 6.6kg | ||
| M3269AH-2132S | 9.5×13.5mm | 14m | 6.5kg | |||
| M3269AH-2128S | Hi-vis（高視認性） | 8×12mm | 17m | 6.5kg | ||
| M3269AH-2138S | 9.5×13.5mm | 14m | 6.5kg | |||
