ホイスト

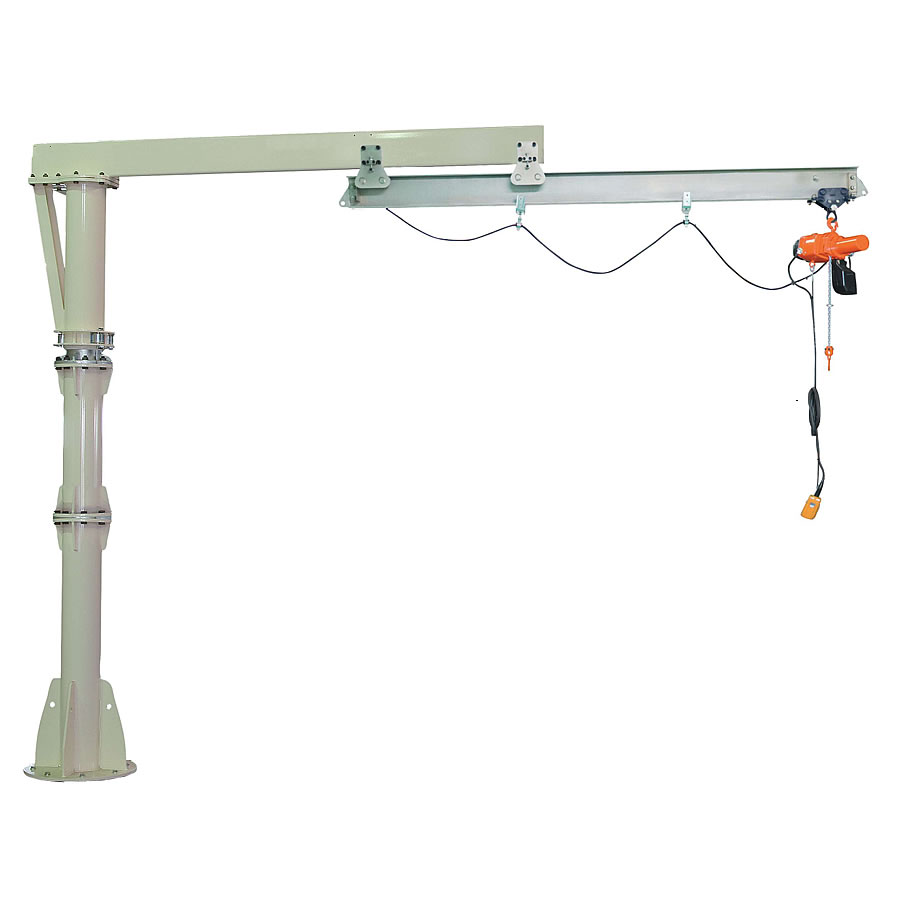

自在アームスライド式
コンクリート床の任意の場所にアンカーボルトで固定設置。
近くに固定する柱がなく、天井も高く、床以外に固定出来ない場所での使用に最適。
アームの組立、分解が非常に簡単。
電源コード長さ10mに延長してありますので、設置後すぐにご使用になれます。


■特長
●自在アームスライド式。
●コンクリート床の任意の場所にアンカーボルトで固定設置。
●近くに固定する柱がなく、天井も高く床以外に固定できない場所での使用に最適。
●アームの組立·分解が簡単。
(注)アーム根元·先端では施回時の操作力は異なります。

■付属品
●ケーブルハンガー·ケーブルカッシャ(各2個)
●メッセンジャーワイヤー
●取付金具·取付ボルト
●プレーントロリー(チェーンブロック付きのみ)


■寸法図


■床固定部寸法

	寸法(mm)
	D	D1	D2
160kg	φ600	φ500	φ20
250kg	φ600	φ500	φ20
490kg	φ700	φ600	φ24

※アンカーボルトは付属されておりません。


■電気チェーンブロックフック下揚程

	寸法(mm)
	JHCT・N	JHCS	JHCD・C
160kg	2,575	1,990	2,560
250kg	2,575	1,990	2,560
490kg	2,455	-	2,330

■チェーンブロックなし（※プレーントロリーは別売です）

品 番	寸法(mm)
	L	L1	L2	L3	L4	L5	H	H1	H2	H3	H4	H5	D3	T
M303SAC-1640KN	4,020	3,315	2,720	570	300	135	3,340	1,430	760	340	166	110	φ194	16
M303SAC-2540KN	4,023	3,318	2,720	570	300	135	3,390	1,385	805	390	216	110	φ219	16
M303SAC-4940KN	3,945	3,150	2,803	660	355	135	3,470	1,400	870	470	216	150	φ273	25

品 番	吊り上げ荷重(kg)	質量(kg)
M303SAC-1640KN	160	330
M303SAC-2540KN	250	450
M303SAC-4940KN	490	650

※揚程にはチェーンブロック間最小距離・トロリー距離（H5）は含まれておりません。


■二速型電気チェーンブロック付き

品 番	質量 (kg)
M303SACD-1640KN	351.5
M303SACD-2540KN	471.5
M303SACD-4940KN	681

■二速選択型電気チェーンブロック付き

品 番	質量 (kg)
M303SACC-1640KN	351.5
M303SACC-2540KN	471.5
M303SACC-4940KN	681

■二速型電気チェーンブロック（αSB）付き

品 番	質量 (kg)
M303SACT-1640KN	352
M303SACT-2540KN	472
M303SACT-4940KN	680

■無段速型電気チェーンブロック（αSV）付き

品 番	質量 (kg)
M303SACN-1640KN	352.5
M303SACN-2540KN	472.5
M303SACN-4940KN	680.5

■二速選択型（スライドグリップタイプ）
電気チェーンブロック（αSWL）付き

品 番	質量 (kg)
M303SACS-1640KN	360.5
M303SACS-2540KN	480.5

※つり上げ荷重には、チェーンブロック·吊具自重等が含まれます。
※運賃及び施工費·組立費は別途請求させていただきます。
※アームが障害物に接触しないか、又、クレーンの取付位置における作業範囲を満たしているか予めホームページ掲載の図面、CAD図にてご確認ください。
※取付柱·設置床強度はメーカーホームページのクレーン取扱説明書を参照願います。
★掲載仕様以外に、ユーザーさまのご要望に応じまして、特注にて対応いたしますのでご一報下さい。
