商品詳細
H鋼I型鋼兼用フリーレールクレーンセット(オーバーハング仕様)
商品番号:M303RC-049HSF
商品説明
設置場所や作業の状況に合わせて自由な設計が可能。
■特長
●曲線の走行レールでも可能。(非直線の作業にも対応できる)
●レールは市販のH(I形)鋼の使用で、非常に安価で、また天井梁等の利用により設置が簡単。(設置後の移動も可能)
●フリークレーンは軽く滑らかに移動し、電気チェーンブロック等と組み合わせて3次元同時操作が可能。
■3つのポイントで簡単選定
お客様の建屋の梁を走行レールとして使用する場合
■オーバーハング仕様
走行レール幅を超えて使用できる!
■セット仕様
●フリークレーンセット
●フリークレーンセット(オーバーハング仕様)
オーバーハング仕様固定支持ハンガー:M303RKS-049HFがセットされています。
※走行レール幅をはみ出した外側の位置まで荷物を移動させることができる。
[スパン長(4mまで)で最大1mまでオーバーハングが可能。]
●単品アイテム仕様
●取付金具
■特長
●曲線の走行レールでも可能。(非直線の作業にも対応できる)
●レールは市販のH(I形)鋼の使用で、非常に安価で、また天井梁等の利用により設置が簡単。(設置後の移動も可能)
●フリークレーンは軽く滑らかに移動し、電気チェーンブロック等と組み合わせて3次元同時操作が可能。
■3つのポイントで簡単選定
お客様の建屋の梁を走行レールとして使用する場合
■オーバーハング仕様
走行レール幅を超えて使用できる!
■セット仕様
●フリークレーンセット
品番 | つり上げ 荷重 |
適用レール幅 (mm) |
セット内容 | セット 質量 |
M303RC-025SF | 250kg | 50・75 | M303RKS-025F・M303RCS-025F・M303RP-025F | 14.8kg |
M303RC-049SF | 490kg | 75・100 | M303RKS-049F・M303RCS-049F・M303RP-049F | 38.9kg |
M303RC-10SF | 1000kg | 125・150 | M303RKS-10F・M303RCS-10F・M303RP-10F | 73.6kg |
●フリークレーンセット(オーバーハング仕様)
オーバーハング仕様固定支持ハンガー:M303RKS-049HFがセットされています。
品番 | つり上げ 荷重 |
適用レール幅 (mm) |
セット内容 | セット 質量 |
M303RC-049HSF | 490kg | 75・100 | M303RKS-049F・M303RCS-049F・M303RP-049F | 45.1kg |
[スパン長(4mまで)で最大1mまでオーバーハングが可能。]
●単品アイテム仕様
品番 | つり上げ 荷重 (kg) |
適用 レール幅 A |
寸法(mm) | 質量 (kg) |
|||||||||||
B | C | D | E | F | G | H | I | J | K | L | M | ||||

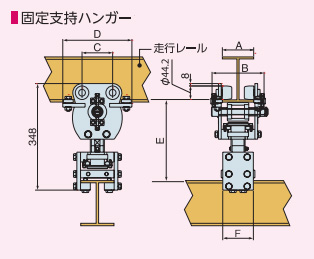

固定支持ハンガー | |||||||||||||||
M303RKS -025F |
250 | 50・75 | 114・139 | 100 | 222 | 143~149 | 75 | - | - | - | - | - | - | 40 | 4.7 |
M303RKS -049F |
490 | 75・100 | 145・170 | 100 | 226 | 250~274 | 100 | - | - | - | - | - | - | 52 | 13.8 |
M303RKS -10F |
1000 | 125・150 | 195・220 | 100 | 262 | 261~285 | 135 | - | - | - | - | - | - | 70 | 26.8 |
固定支持ハンガー(オーバーハング仕様) | |||||||||||||||
M303RKS -049HF |
490 | 75・100 | 145・170 | 100 | 226 | 256 | 100 | - | - | - | - | - | - | 52 | 20 |
自由支持ハンガー | |||||||||||||||
M303RCS -025F |
250 | 50・75 | 114・139 | 100 | 222 | 142~154 | - | - | - | - | - | - | - | 40 | 6.4 |
M303RCS -049F |
490 | 75・100 | 145・170 | 100 | 226 | 235~283 | - | - | - | - | - | - | - | 52 | 16.8 |
M303RCS -10F |
1000 | 125・150 | 195・220 | 100 | 262 | 254~302 | - | - | - | - | - | - | - | 70 | 31.8 |

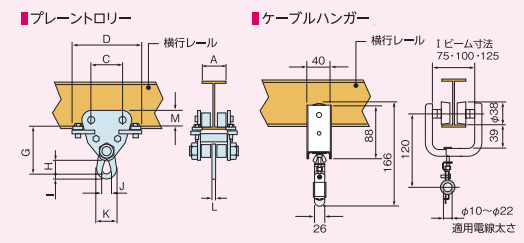

プレーントロリー | |||||||||||||||
M303RP -025F |
250 | 50・75 | - | 100 | 222 | - | - | 115 | 42 | 10 | 34 | 54 | 12 | 40 | 3.7 |
M303RP -049F |
490 | 75・100 | - | 100 | 226 | - | - | 155 | 42 | 16 | 34 | 66 | 12 | 52 | 8.3 |
M303RP -10F |
1000 | 125・150 | - | 100 | 262 | - | - | 163 | 42 | 16 | 34 | 66 | 16 | 70 | 15 |
●取付金具
品番 | つり上げ荷重 | 適用レール幅(mm) | 質量 | 備考 |
建屋取付金(吊リ下げ式) | ||||
M303HC-049F | 490kg | 75・100・125・150・175・200 | 11kg | - |
レール接続金具 | ||||
M303RS-025F | 250kg | 50・75 | - | - |
M303RS-049F | 490kg | 75・100 | - | - |
M303RS-100F | 1000kg | 125・150 | - | - |
エンドストッパー(2本セット) | ||||
M303RE-100F | - | 50・75・100 | - | 走行レール、横行レールの 両端2本1組で使用 |
M303RE-200F | - | 125・150 | - | |
ケーブルハンガー | ||||
M303RT-2F | - | 75・100・125 | - | 走行及び横行の 長さ1.5mに1コ使用 |
M303RT-3F | - | 100・125・150 | - |
