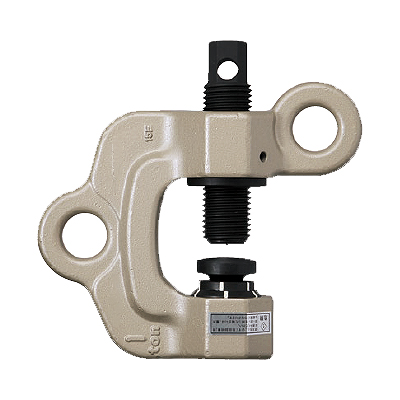

スクリューカムクランプ 引張り対応万能タイプ（1t）ダブルアイ型
商品番号：M303LKC-WC1SS
商品説明
ツイストカム機構を搭載したスクリューカムクランプで、締め付け状態の確認が可能な安全設計と、安定した吊り作業を実現するクランプシリーズです。
M303LKC-UCシリーズは、土木、建設、鉄鋼、造船、製缶業等、各種業界における、鋼板、形鋼などの吊上げ、ヨコ引き、引起こし作業に最適です。
M303LKC-JCシリーズは、特にチェーンブロック・ホイスト等の吊ピースに最適な万能クランプです。
M303LKC-DCシリーズは、吊上げ、吊下げ、横引き、反転等あらゆる作業ができる万能型です。吊上げ荷重に比例してグリップ力がより強固に増加する機構。
M303LKC-WCシリーズは、吊上げ・吊下げ・引張り・反転等あらゆる作業ができる万能型です。
■特長
●スクリューカムと円弧状カム（特殊スプリング式）の締め付け機構で、無負荷状態でもクランプは確実なグリップを保持し、負荷中の耐震性も抜群です。
●締め付け確認マークは蓄光塗装で視認性抜群です。
●M303LKC-UCシリーズは、シャックルは吊り（引張り）方向に360°自在に回転するため、安定した角度吊りや広範囲の引張り作業が可能。（※90°方向での使用は引張り作業のみとなります。吊り上げ作業は30°までとなります。）
スクリューカムと円形カムで確実にグリップします。
また、横荷重が掛かれば荷重の大きさに比例して、円形カムが傾いてより強固にグリップします。
円形カムは、ばねの力で常に正常な姿に戻る機構です。
●M303LKC-WCシリーズは、横吊り使用時にネジが上部（作業者側）に配置されているので締め込み作業が容易です。（頭上の梁等への取付時にも作業者側で締め込みが可能です。）
※スクリューの締付けトルクは、25Ｎ・ｍ（約250kgf・cm）以上で行ってください。
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
■用途
●M303LKC-UC
※吊上げの場合は、安全上必ず2点吊り以上を厳守して下さい
●M303LKC-JC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません。
●M303LKC-DC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません。
●M303LKC-WC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません
■タイプ
■共通仕様
※スクリューの締付けトルク値は、25N・m(約250kgf・cm)以上で行って下さい。
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
■仕様
■寸法
M303LKC-UCシリーズは、土木、建設、鉄鋼、造船、製缶業等、各種業界における、鋼板、形鋼などの吊上げ、ヨコ引き、引起こし作業に最適です。
M303LKC-JCシリーズは、特にチェーンブロック・ホイスト等の吊ピースに最適な万能クランプです。
M303LKC-DCシリーズは、吊上げ、吊下げ、横引き、反転等あらゆる作業ができる万能型です。吊上げ荷重に比例してグリップ力がより強固に増加する機構。
M303LKC-WCシリーズは、吊上げ・吊下げ・引張り・反転等あらゆる作業ができる万能型です。
■特長
●スクリューカムと円弧状カム（特殊スプリング式）の締め付け機構で、無負荷状態でもクランプは確実なグリップを保持し、負荷中の耐震性も抜群です。
●締め付け確認マークは蓄光塗装で視認性抜群です。
●M303LKC-UCシリーズは、シャックルは吊り（引張り）方向に360°自在に回転するため、安定した角度吊りや広範囲の引張り作業が可能。（※90°方向での使用は引張り作業のみとなります。吊り上げ作業は30°までとなります。）
スクリューカムと円形カムで確実にグリップします。
また、横荷重が掛かれば荷重の大きさに比例して、円形カムが傾いてより強固にグリップします。
円形カムは、ばねの力で常に正常な姿に戻る機構です。
●M303LKC-WCシリーズは、横吊り使用時にネジが上部（作業者側）に配置されているので締め込み作業が容易です。（頭上の梁等への取付時にも作業者側で締め込みが可能です。）
※スクリューの締付けトルクは、25Ｎ・ｍ（約250kgf・cm）以上で行ってください。
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
■用途
●M303LKC-UC
※吊上げの場合は、安全上必ず2点吊り以上を厳守して下さい
●M303LKC-JC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません。
●M303LKC-DC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません。
●M303LKC-WC
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
※吊り下げの場合、勾配のある物（I形鋼）には使用できません
■タイプ
| M303LKC-UC1SS | M303LKC-JC1SS |
|
 |
| M303LKC-DC1SS | M303LKC-WC1SS |
 |
 |
■共通仕様
| 品番 | 材質 | 仕上げ | 付属品 | |
| 本体 | シャックル部 | |||
| M303LKC-UC | 特殊合金鋼 | シャンパンゴールド 焼付塗装 |
赤色焼付塗装 | - |
| M303LKC-JC | - | - | ||
| M303LKC-DC | - | - | ||
| M303LKC-WC | - | 17×21両口ラチェットレンチ （ショートタイプ） |
||
※吊上げの場合は、安全上必ず２点吊り以上を厳守して下さい。
■仕様
| 品番 | 容量 | クランプ範囲 | 質量 | タイプ |
| M303LKC-UC05SS | 0.5t | 0～25mm | 2.4kg | 吊クランプ引張り治具兼用型 ツイストカム式 |
| M303LKC-UC1SS | 1t | 0～40mm | 4.2kg | |
| M303LKC-JC05SS | 0.5t | 0～25mm | 2.0kg | J型 ツイストカム式 |
| M303LKC-JC1SS | 1t | 0～40mm | 3.3kg | |
| M303LKC-DC1SS | 1t | 0～40mm | 3.7kg | ダブルアイ型 ツイストカム式 |
| M303LKC-DC2SS | 2t | 0～40mm | 5.1kg | |
| M303LKC-DC32SS | 3.2t | 0～40mm | 7.2kg | |
| M303LKC-WC05SS | 0.5t | 0～25mm | 2.4kg | ダブルアイ型 ツイストカム式 |
| M303LKC-WC1SS | 1t | 0～40mm | 4.0kg | |
| M303LKC-WC2SS | 2t | 0～40mm | 6.4kg |
■寸法
| 品番 | 寸法（mm） | 寸法図 | ||||||||||
| L | L1 | L2 | L3 | H | H1 | H2 | D | T | T1 | S | ||
| M303LKC-UC05SS | 125 | 89 | 78 | - | 93 | 38 | 30 | 60 | 46 | 22 | 21 |  |
| M303LKC-UC1SS | 160 | 121 | 78 | - | 122 | 48 | 45 | 60 | 54 | 22 | 21 | |
| M303LKC-JC05SS | 158 | 89 | 74 | - | 107.5 | 49 | 45 | 27 | 44 | 16 | 17 |  |
| M303LKC-JC1SS | 200 | 121 | 91 | - | 118.5 | 64 | 45 | 32 | 52 | 18 | 21 | |
| M303LKC-DC1SS | 208 | 121 | - | - | 161 | 94 | 45 | 32 | 54 | 14 | 21 |  |
| M303LKC-DC2SS | 227 | 121 | - | - | 177 | 105 | 45 | 36 | 60 | 18 | 21 | |
| M303LKC-DC32SS | 252 | 136 | - | - | 196 | 118.5 | 50 | 45 | 64 | 20 | 21 | |
| M303LKC-WC05SS | 151.5 | 63 | 43.5 | 30 | 130 | 88 | 57.5 | 22 | 50 | 14 | 17 |  |
| M303LKC-WC1SS | 191.5 | 84 | 51.5 | 40 | 164 | 120 | 72.5 | 26 | 61 | 16 | 21 | |
| M303LKC-WC2SS | 224 | 94 | 62 | 40 | 184 | 129 | 79 | 32 | 77 | 18 | 21 | |
