商品詳細

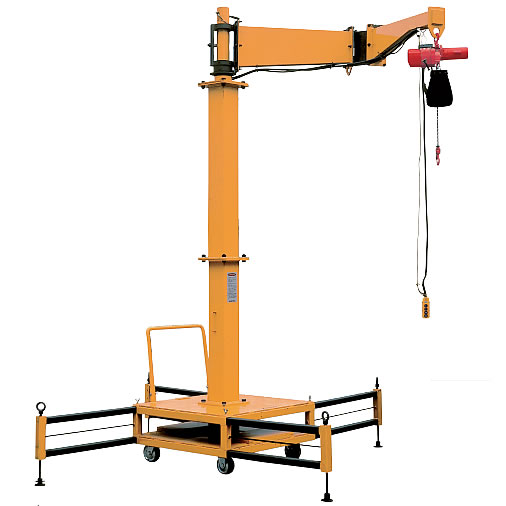

移動式ジブクレーン 自在関節式
商品番号:M303JCC-1020CS
商品説明
●キャスターがついていてどこでも自由に移動可能。
●使用時に四方向のアウトリガーの足を張り出し、土台をがっしり固定することにより安定し作業が安全です。
●アームは中央の関節が左右に180°曲がるようになっていますので、有効に働き大変広い作業範囲を確保します。
●周りに障害物がない場合に、アーム全体が360°回転できますので、作業範囲が広く大変好評です。
●吊り上げ時、関節はあらかじめ曲がっている方向を起点に動作します。
※使用時は必ず四方向のアウトリガーの足を張り出して安定(固定)させて下さい。

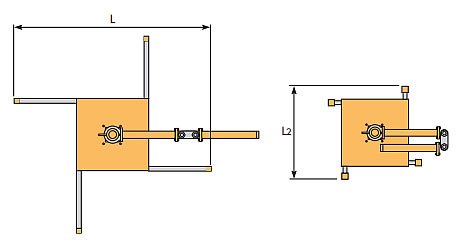

■簡単に移動
移動は必ずアームをたたんで固定して行って下さい。
荷を吊上げたまま移動 しないで下さい。

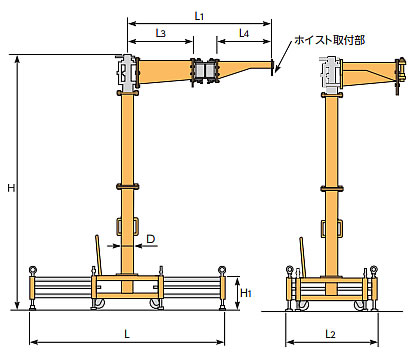

■寸法図
■ホイスト取付部フック寸法
■仕様
※揚程には、チェーンブロックフック間最小距離が含まれておりません。
●使用時に四方向のアウトリガーの足を張り出し、土台をがっしり固定することにより安定し作業が安全です。
●アームは中央の関節が左右に180°曲がるようになっていますので、有効に働き大変広い作業範囲を確保します。
●周りに障害物がない場合に、アーム全体が360°回転できますので、作業範囲が広く大変好評です。
●吊り上げ時、関節はあらかじめ曲がっている方向を起点に動作します。
※使用時は必ず四方向のアウトリガーの足を張り出して安定(固定)させて下さい。
■簡単に移動
移動は必ずアームをたたんで固定して行って下さい。
荷を吊上げたまま移動 しないで下さい。
■寸法図
■ホイスト取付部フック寸法
|
■仕様
品番 | 吊り上げ 荷重(kg) |
揚程 (m) |
寸法(mm) | 質量 | |||||||
L | L1 | L2 | L3 | L4 | H | H1 | D | ||||
M303JCC-1020CS | 100 | 3 | 2,110 | 1,987 | 1,000 | 915 | 800 | 3,258 | 413 | □150 | 434kg |
M303JCC-2020CS | 200 | 3 | 2,710 | 1,968 | 1,200 | 884 | 750 | 3,248 | 460 | □175 | 651kg |
