商品詳細
参考画像
ビームクランプ(H型鋼I型鋼)
商品番号：M303BN-3TON
-
販売価格：14,630円（税込）
-
数量：
商品説明
チェーンブロックやホイスト用吊ピース
■特長
● ビーム（Ｈ型鋼・Ｉ型鋼）に固定し、チェーンブロックや滑車等のフックを引っ掛け、吊り下げるのに最適。
● ビームとの連結金具として工場、建築等あらゆる現場向き。
● 脱着はねじを廻すだけで簡単。（※サイズは高抗張力鋼の熔接構造）
■使用例

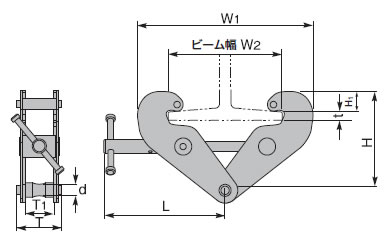

■寸法図
■仕様(mm)
| 品番 | M303BN-1TON | M303BN-2TON | M303BN-3TON | M303BN-5TON |
| 容量(ton) | 1 | 2 | 3 | 5 |
| W1 | 350 | 350 | 451 | 451 |
| 適用ﾋﾞｰﾑ巾(W2) | 75～230 | 75～230 | 80～320 | 90～320 |
| 適用ﾋﾞｰﾑ厚み(t) | 8～20 | 8～20 | 10～32 | 10～32 |
| 最大時(H) | 198 | 200 | 285 | 285 |
| H1 | 32～48 | 32～50 | 42～60 | 42～60 |
| T | 84 | 94 | 122 | 129 |
| T1 | 50 | 50 | 70 | 70 |
| d | 20 | 20 | 22 | 28 |
| 質量(kg) | 3.8 | 4.6 | 9.2 | 11 |
