床固定アーム関節型ジブクレーン
商品番号：M303BC-FFAJ1620K
-
販売価格：402,270円（税込）
-
数量：
商品説明
■特長
●自在間接式です。吊り上げ時、関節はあらかじめ曲がっている方向を起点に動作します。
●コンクリート床の任意の場所にアンカーボルトで固定設置できます。
●近くに固定する柱がなく、天井も高く、床以外に固定出来ない場所での使用に最適です。
●アームの組立、分解が非常に簡単です。
●アームは中央の関節が、左右に１８０°曲がるようになっているため、大変広い作業範囲を確保します。
●周りに障害物がない場合に、アーム全体が３６０°回転するため、作業範囲がさらに広がります。

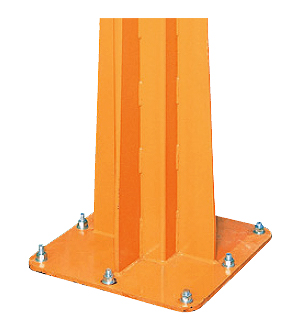

■床アンカー固定部（床にアンカーボルトで直接固定）
規定強度以上のコンクリート床であれば設置場所は自由です。
※取付はユーザー様にての施工になりますアンカーボルトは付属されておりません。
■使用例
大型旋盤などへの加工物の取付、取外しに、機械のように設置して大変便利で作業効率を上げることができます。
■仕様
※ 揚程には、チェーンブロックフック間最小距離が含まれておりません。

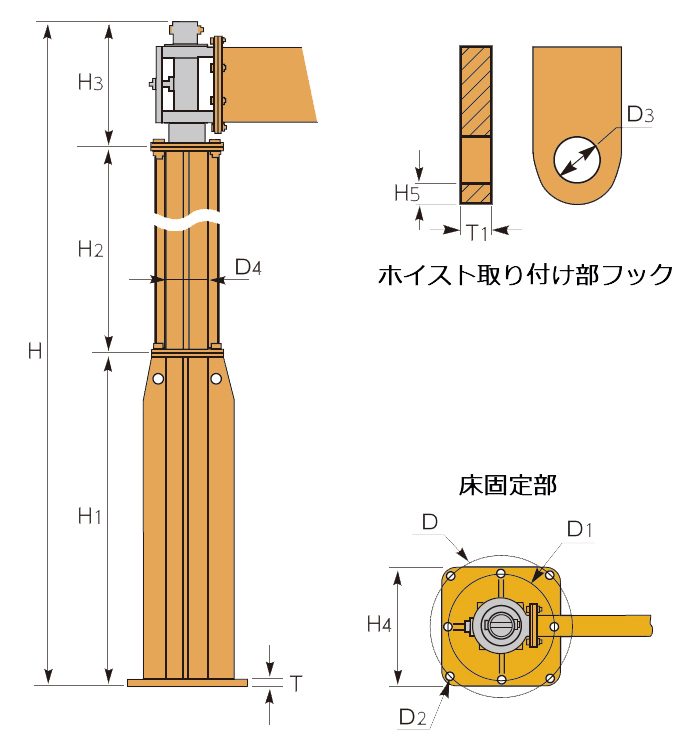

■寸法図（単位：mm）
●自在間接式です。吊り上げ時、関節はあらかじめ曲がっている方向を起点に動作します。
●コンクリート床の任意の場所にアンカーボルトで固定設置できます。
●近くに固定する柱がなく、天井も高く、床以外に固定出来ない場所での使用に最適です。
●アームの組立、分解が非常に簡単です。
●アームは中央の関節が、左右に１８０°曲がるようになっているため、大変広い作業範囲を確保します。
●周りに障害物がない場合に、アーム全体が３６０°回転するため、作業範囲がさらに広がります。
■床アンカー固定部（床にアンカーボルトで直接固定）
規定強度以上のコンクリート床であれば設置場所は自由です。
※取付はユーザー様にての施工になりますアンカーボルトは付属されておりません。
■使用例
大型旋盤などへの加工物の取付、取外しに、機械のように設置して大変便利で作業効率を上げることができます。
■仕様
| 品 番 | つり上げ荷重 | 揚程 | アーム長 | 質量 |
| M303BC-FFAJ1620K | 160kg | 3m | 1987mm | 284kg |
| M303BC-FFAJ1630K | 2987mm | 314kg | ||
| M303BC-FFAJ1640K | 3987mm | 332kg | ||
| M303BC-FFAJ2520K | 250kg | 3m | 1968mm | 377kg |
| M303BC-FFAJ2530K | 2968mm | 420kg | ||
| M303BC-FFAJ2540K | 3968mm | 443kg | ||
| M303BC-FFAJ4920K | 490kg | 3.1m | 1958mm | 575kg |
| M303BC-FFAJ4930K | 2958mm | 640kg | ||
| M303BC-FFAJ4940K | 3958mm | 675kg |
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ1620K
- 価格
- 価格：402,270円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ1630K
- 価格
- 価格：493,900円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ1640K
- 価格
- 価格：513,700円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ2520K
- 価格
- 価格：489,170円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ2530K
- 価格
- 価格：540,760円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ2540K
- 価格
- 価格：552,200円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ4920K
- 価格
- 価格：762,850円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ4930K
- 価格
- 価格：954,250円 (税込)
- 数量
-
- 商品名
- 床固定アーム関節型ジブクレーン
- カタログ品番
- M303BC-FFAJ4940K
- 価格
- 価格：990,000円 (税込)
- 数量
-
■寸法図（単位：mm）
| 品 番 | 柱 | 床固定部 | ホイスト取付部 | ||||||||||
| H | H1 | H2 | H3 | D4 | T | H4 | D | D1 | D2 | H5 | D3 | T1 | |
| M303BC-FFAJ1620K | 3260 | 1430 | 1430 | 400 | □150 | 18 | □500 | φ600 | φ450 | φ20 | 15 | 60 | 10 |
| M303BC-FFAJ1630K | |||||||||||||
| M303BC-FFAJ1640K | |||||||||||||
| M303BC-FFAJ2520K | 3250 | 1385 | 1385 | 480 | □180 | 18 | □500 | φ600 | φ450 | φ20 | 15 | 60 | 14 |
| M303BC-FFAJ2530K | |||||||||||||
| M303BC-FFAJ2540K | |||||||||||||
| M303BC-FFAJ4920K | 3355 | 1400 | 1400 | 555 | □200 | 25 | □600 | φ700 | φ550 | φ24 | 19 | 82 | 16 |
| M303BC-FFAJ4930K | |||||||||||||
| M303BC-FFAJ4940K | |||||||||||||
| 図面 番号 |
品番 | アーム長 | 旋回部アーム下 | |||||||||
| L | L1 | L2 | L3 | L4 | L5 | L6 | K1 | K2 | E1 | E2 | ||
| ① | M303BC-FFAJ1620K | 2000 | - | 800 | - | 800 | - | - | 115 | 272 | 53 | 153 |
| ② | M303BC-FFAJ1630K | 3000 | - | - | 500 | 500 | ||||||
| ③ | M303BC-FFAJ1640K | 4000 | 1000 | 1000 | - | - | ||||||
| ① | M303BC-FFAJ2520K | 2000 | - | 750 | - | 750 | - | - | 134 | 334 | 89 | 239 |
| ② | M303BC-FFAJ2530K | 3000 | - | - | 500 | 500 | ||||||
| ③ | M303BC-FFAJ2540K | 4000 | 1000 | 1000 | - | - | ||||||
| ① | M303BC-FFAJ4920K | 2000 | - | 690 | - | 690 | - | - | 166 | 412 | 88 | 239 |
| ② | M303BC-FFAJ4930K | 3000 | - | - | 500 | 500 | ||||||
| ③ | M303BC-FFAJ4940K | 4000 | 1000 | 1000 | - | - | ||||||
