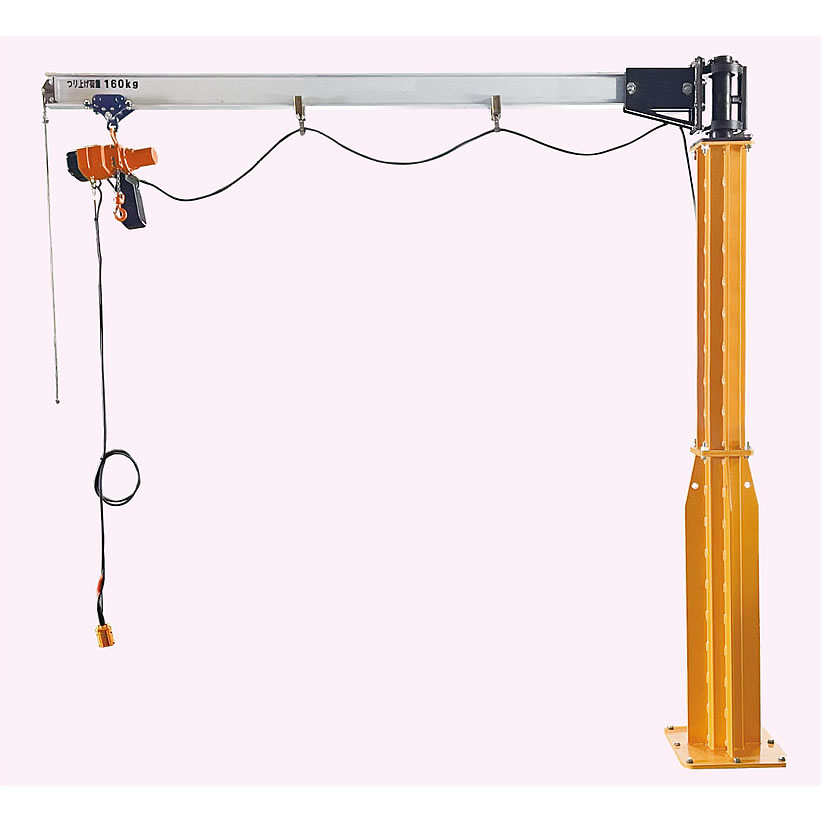

ホイスト

●コンクリート床の任意の場所にアンカーボルトで固定設置できます。
●近くに固定する柱がなく、天井も高く床以外に固定できない場所での使用に最適です。
●アームの組立・分解が簡単。
●アルミH鋼の為、操作が軽く行えます。（アーム根元・先端では旋回時の操作力は異なります。）


■床固定部寸法



■本体寸法図



■仕様　（※プレーントロリーは別売です）

品番	タイプ	つり上げ荷重 (kg)	寸法(mm)			質量 (kg)
			L	H	T
M303AH-1630KALB	チェーンブロックなし	160	3.077	3.260	18	275
M303AHT-1630KALB	二速型電気チェーンブロック					291.5
M303AHN-1630KALB	無段速型電気チェーンブロック					292

※つり上げ荷重には、チェーンブロック·吊具自重等が含まれます。
※運賃及び施工費·組立費は別途請求させていただきます。
※アームが障害物に接触しないか、又、クレーンの取付位置における作業範囲を満たしているか予めホームページ掲載の図面、CADにてご確認ください。
※取付柱·設置床強度はメーカーホームページのクレーン取扱説明書を参照願います。


■プレーントロリー

品番	つり上げ 荷重 (kg)	適用 レール幅 A	寸法(mm)												質量 (kg)
			B	C	D	E	F	G	H	I	J	K	L	M
プレーントロリー
M303RP-025F	250	50・75	-	100	222	-	-	115	42	10	34	54	12	40	3.7
