小型・軽量の力測定用圧縮ロードセル
小型のため取付場所が制限される箇所に最適



■特長
●圧縮用
●荷重分布測定に最適
●圧入やプレスの加圧変化測定に最適
●定格容量：200 N（20.39 kg）～5 kN（509.9 kg）

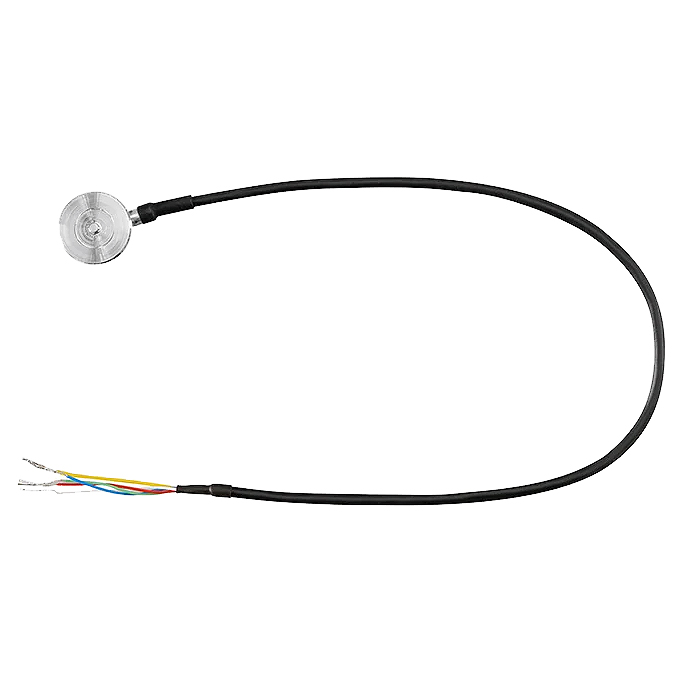

●直径20mm、高さ13mm、質量約23gの小型・軽量のボタン型ロードセル


■主な用途
●溶接（抵抗溶接）の電極押し圧管理
●キーボードの検査
●打錠機圧力測定
●プレス機圧力測定
●カシメ力測定
●バネ圧力測定
●ロボットの力センサー
●ロボットの荷重センサー
●分力測定
●健康器具の力測定


■共通仕様

定格出力	1mV/V ±20%
総合誤差	0.5％ RO.
非直線性	0.3％ RO.
ヒステリシス	0.3％ RO.
繰返し性	0.2％ RO.
推奨印加電圧	DC5～12V
ゼロバランス	±10％ RO.
入力端子間抵抗	1kΩ ±0.1kΩ
出力端子間抵抗	1kΩ ±0.01kΩ
絶縁抵抗	500MΩ 以上/DC50V
ゼロ点の温度影響	0.1％ RO. / 10℃
出力の温度影響	0.1% Load / 10℃Typ.
温度補償範囲	0℃～+50℃
許容温度範囲	-10℃～+60℃
最大許容過負荷	150％ R.C.
ケーブル太さ／長さ	φ3、長さ0.3m、 4芯シールドケーブル先端ばら線（半田あげ）
材質	ステンレス
付属品	データシート、取扱説明書
ケーブルカラー	赤：電源＋、白：電源-、緑：信号＋ 青：信号-、黄色：シールド

■仕様

品番	定格容量	たわみ量	固有振動数	本体質量
M2LC32-A200N	200N（20.39kg）	0.01mm	44kHz	約23g
M2LC32-A500N	500N（50.99kg）	0.01mm	44kHz	約23g
M2LC32-A002KN	2kN（203.9kg）	0.02mm	48kHz	約23g
M2LC32-A005KN	5kN（509.9kg）	0.03mm	48kHz	約23g
