金属探知機

マルチ周波数に対応し、外来ノイズの可視化機能を備えた、ウォームアップフリーの金属検出機です。
ドライ品・ウェット品・アルミ蒸着包装品全てに対応し、ノイズ/振動対策強化で安定して高感度な検出が可能です。

脱酸素剤入り商品の金属検出はオプションにて検知可能。



■金属検出器の基本原理
電磁式金属検出機のセンサーヘッドは、1つの送信コイルと差動接続された2つの受信コイルで構成されています。
被検査品はコイルの間を通り、コイルの中には磁界が発生している状態になっています。受信コイルには通常送信コイルから同じ量だけの磁界(磁束)を受けるようになっており、通過させた物に金属等の電気を通すものが混入していた場合、磁界を乱し2つの受信コイルの磁界に差が生じます。その差を信号としてとらえることにより、金属を検出します。


■マルチ周波数対応と外来ノイズ可視化機能
●高周波帯域・中周波帯域・低周波帯域の3検出帯域の周波数切替方式
3検出帯域で周波数解析を行い、最適な周波数を選び安定的検査を可能にしました。
ドライ品・ウェット品・アルミ蒸着品・脱酸素剤入り製品の脱酸素剤欠品検出および金属検出に対応しております(脱酸素剤入り商品の金属検出はオプション対応)。

●外来ノイズ可視化機能(メーカー特許出願中)
AND-MD-MEET (AandD Metal Detector Measurement Environment Evaluation Tool)
金属検出機の検出ヘッドを使って環境の電磁ノイズを計測・表示するソフトウェアで、
初めて金属検出機に搭載した機能です。
この機能により、従来では判りにくかった設置環境におけるノイズの状態を(現使用周波数および周辺の
周波数まで)可視化することができ、ノイズ対策をより容易かつ迅速に行うことができます。


●ウォームアップフリー
温度・位相特性の改善により、起動後すぐに安定した検査ができます

●ネジを使用しない脱着機構　メーカー特許取得済
安心・安全、メンテナンスが簡単
金属部品による固定手段を設けず、樹脂製プレートの取り外しを可能にしました。
これにより、ネジの緩みによるガタつきや脱落が解消され、安心・安全に使用することができます。

●7インチカラータッチパネル
直観的操作で誰にでも安心して使用可能となりました。
高速CPU搭載により、視認性・操作性がアップしました。
音声ガイダンスによるサポート機能付です。


●USBメモリから画像の取り込み
USBメモリから、検査する商品の画像を本体に取り込むことが可能です。画像はサムネイル表示により簡単に設定可能です。商品選択時に識別が容易に行えます。


●登録品種最大1000品種
検査する商品を10グループに分け、各グループ最大100件まで登録が可能です。

●耐環境性の改善
インバーター等のノイズの影響を改善しました。対振動性を改善しました。

●メンテナンスが容易
ギア駆動のベルト機構により、搬送ベルトの交換から清掃・メンテナンスが容易に行えます。コンベア部(IP66準拠)の耐久性向上・蛇行が起こりにくい構造です。

●センサーヘッド高さ変更可能
センサーヘッドの高さ位置変更により、商品影響を低減化し安定的に使用可能です。

●インダストリアルデザイン
プラスチック類を極力排除し、劣化や破損による製品への落下・混入の心配がありません。また高機能・高性能を追求し、強固な構造としました。

●履歴機能
＜操作履歴＞
設定変更操作の履歴最新100件を記録し、表示することが可能です。検査履歴機能と合わせ、HACCP管理に利用可能です。
ユーザーを登録し、管理レベルによる操作の制限を行えます。
【オペレータ(作業者)】
【クオリティマネージャー(品質管理者)】
【スーパーバイザー(作業責任者)】
【アドミニストレーター(管理責任者)】
と4段階に分けられ、各ユーザーに適切な管理レベルを割り当てることにより
不用意な操作を避けることが可能です。※1
※1電源投入後の管理レベルは「オペレータ」に設定されています。

＜検査履歴＞
検査中、USBメモリに検査履歴を保存することが可能です。出力フォーマット:日付、時刻、検査品番、商品名、商品コード、判定結果、検出値

●USBメモリへの出力　※USBメモリは付属しません
USBメモリには、全検査履歴(c)、全操作履歴(cv)、集計結果データ(PDF)の出力が可能です。
検査開始から検査終了までの検査結果をPDFとしてUSBメモリに保存が可能です。
USBメモリを表示器のUSBポートに接続してから検査を開始します。


■仕様

品番			M2D5087MT-3510A	M2D5087MT-3517A
センサヘッド	製品重量		38Kg	42Kg
	開口高さ		100mm	170mm
	開口幅		350mm
	製品速度※1		5.0～120.0m/min
	検出感度※2	Fe球	φ0.3mm	φ0.5mm
		SUS304球	φ0.8mm	φ1.0mm
	表示		7 inch WVGATFTカラー液晶
	操作		タッチパネル及びフラットパネルキー
	品種		1000品種登録、画像表示可能
	金属検出出力		ベルトストップ、自動選別、警報ライト、画像等
	保護等級		IP66準拠
	電源		単相AC100～240V (+10％、-15％) 50～60Hz、約50A
	動作温湿度範囲		0～40℃ 85％R.H.以下(結露無きこと)
コンベア	製品重量		13Kg
	最大通過高さ		センサーヘッド開口高さ -20mm
	搬送ベルト		幅：250mm、機長：800mm
	ベルト速度※3		10.0～50.0m/min
	搬送能力※4		5Kg (30.0m/min未満) 3Kg (30.0m/min以上)
	モータ制御		センサーヘッドよりコントロール
架台	製品重量		14Kg
	パスライン高さ※5		723～863mm

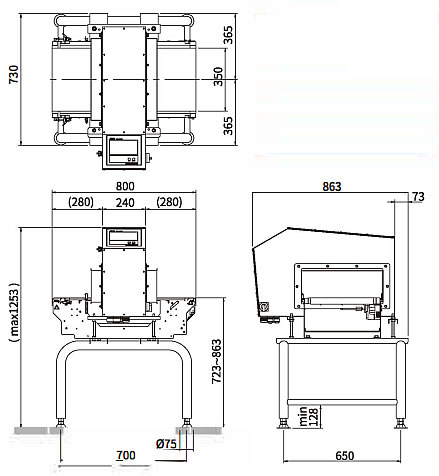

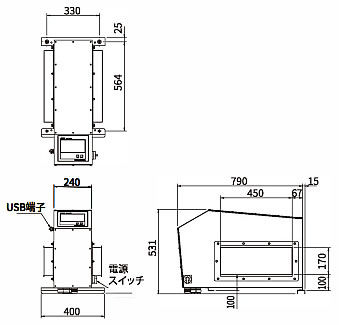

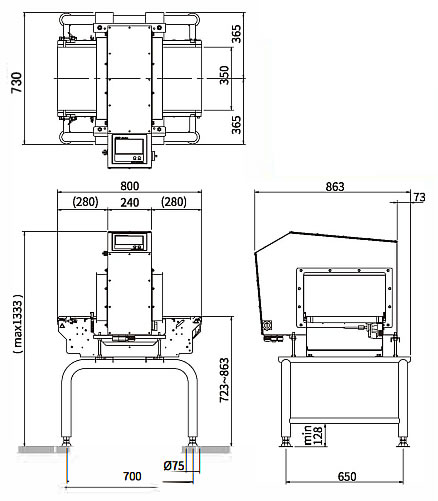

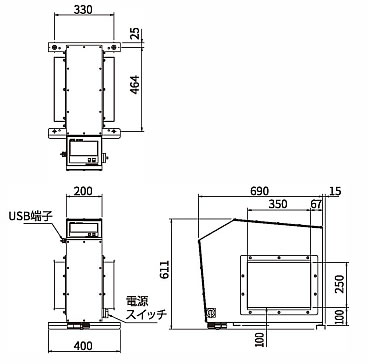

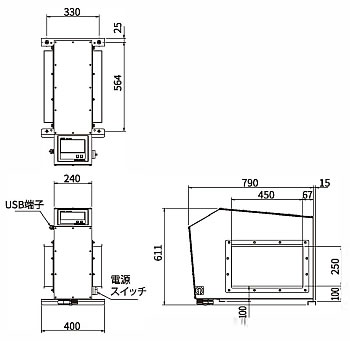

寸法図			M2D5087MT-3510A	M2D5087MT-3517A

※1：ソフトウェアが扱える搬送速度範囲です。
※2：実際の検出感度は、使用環境、異物の種類・形状、被検査品の種類・形状・状態によって異なります。
※3：高速ギア(オプション)に変更することで、20.0～80.0m/min対応可能。その場合、搬送能力は1/2になります。
※4：搬送能力はメーカーテスト条件における数値です。
※5：パスライン高さは、コンベアを載せた場合の値となります。


●使用時の注意点
1）工程ごとに異物混入の可能性を考慮し、有効な設置位置を決定。
・　原料に金属異物の多いものは原料段階に設置
・　アルミ箔包装の商品は包装直前に設置
・　冷凍製品は冷凍直後に設置
(必ず芯まで凍った状態で、-18℃以下が望ましい)
2）細長もしくは斜めに流す
3）商品は出来るだけ小さくする
4）商品温度は一定にする
5）設置場所は振動の少ない環境が望ましい
6）ノイズの少ない電源で100～240Vの専用配線が望ましい
7）アースを必ず接続する
8）検出部付近のふらついている金属を除去する
9）入口出口側コンベアのワンターンに注意する
10）電源ケーブルは別途ご用意ください


■オプション

M2X-CMMDTP-FA	M2D-4971-05A

品番	品名	セット内容
M2X-K01156A-300A	AC電源ケーブル3m	-
M2X-K01156A-500A	AC電源ケーブル5m	-
M2X-CMMDTP-B1A	テストピース8個セット	Fe：φ1.0、1.2、1.5、2.0 SUS：φ1.0、1.5、2.0、3.0
M2X-CMMDTP-B2A	テストピース11個セット	Fe：φ0.5、0.6、0.7、0.8、1.0、1.2 SUS：φ0.7、0.8、1.0、1.2、1.5
M2X-CMMDTP-B3A	テストピース11個セット	Fe：φ1.5、2.0、2.5、3.0、3.5、4.0 SUS：φ1.5、2.0、2.5、3.0、3.5
M2X-CMMDTP-FA	テストピース26個セット	Fe：φ0.5、0.6、0.7、0.8、1.0、1.2、 1.5、2.0、2.5、3.0、3.5、4.0 SUS：φ0.7、0.8、1.0、1.2、1.5、2.0、 2.5、3.0、3.5、4.0、4.5、5.0、5.6、6.0
M2D-4971-05A	キャスター	4個セット
