金属検出機
商品番号:M2D-4971-3525A
商品説明
■金属検出機の基本原理
電磁式金属検出機のセンサヘッドは、一つの送信コイルと差動接続された2個の受信コイルで構成されています。
被検査品はコイルの間を通りますが、コイルの中には磁界が発生している状態になっています。
受信コイルには通常送信コイルから同じ量だけの磁界(磁束)を受けるようになっています。
しかし、通過させた物が金属等の電気を通すものであると磁界を乱し、2つの受信コイルに磁界の差が生じます。
その差を信号としてとらえることにより、金属を検出します。
■表示例
■特長
●7インチカラータッチパネル
表示部は7インチタッチパネルカラー液晶を採用しました。
視認性、操作性が格段にアップしています。
(音声ガイダンスによるサポート機能付です。)
●USBメモリから画像の取り込み
USBメモリから、検査する商品の画像を本体に取り込むことが可能です。
画像はサムネイル表示により簡単に設定可能です。商品選択時に識別が容易に行えます。
●登録品種最大1,000
検査する商品を10グループに分け、各グループ最大100件まで登録が可能です。
●洗えるIP65
全体が水洗い可能で衛生的です。
●高感度検出
感度の調整が簡単に設定可能です。(3回程度で完了)
また、位相トラッキング機能で、商品の位相変化を追従し、 常に位相を最小状態にします。
●検出モード
4種類の検出モード
「個別包装品(光電センサ使用)モード」
「個別包装品(光電センサ不使用)モード」
「連続品モード」
「欠品モード」
タッチパネルで切り替え可能です。
タッチパネル画面の表示に従って操作することにより、簡単に設定が可能です。
ベルトの速度は、10 ~ 60m/minで簡単に変更可能です。
●メンテナンスが簡単
取り外し可能なコンベアベルトで、清掃やメンテナンスが容易です。
●履歴機能
・操作履歴
設定変更操作の履歴最新100件を記録し、表示することが可能です。
検査履歴機能と合わせ、HACCP管理に利用可能です。
ユーザーを登録し、管理レベルによる操作の制限を行えます。
「オペレータ」 (作業者)
「スーパーバイザー」 (作業責任者)
「クオリティマネージャー」 (品質管理者)
「アドミニストレーター」 (管理責任者)
と4段階に分けられ、各ユーザーに適切な管理レベルを割り 当てることにより不用意な操作を避けることが可能です。※
※電源投入後の管理レベルは「オペレータ」に設定されています。
・検査履歴
検査中、USBメモリに検査履歴を保存することが可能です。
出力フォーマット:日付、時刻、商品コード、判定結果
●USBメモリへの出力
USBメモリには、全検査履歴(csv)、 全操作履歴(csv)、集計結果データ (PDF)の出力が可能です。
検査開始から検査終了までの検査結果をPDFとしてUSBメモリに保存が可能です。
USBメモリを表示器のUSBポートに接続してから検査を開始します。
※USBメモリは付属しません (別途ご用意お願い致します)
●プリンタへの出力
プリンタへの接続で、校正結果や検査開始から検査終了までの検査結果を印刷可能です。
対応プリンタ:PostScript対応プリンタ※
※ブラザー工業株式会社製のレーザープリンタ
HL-4570CDW(カラー)が使用可能です。
レーザープリンタは、USBもしくはイーサネットで接続します。
●Modbus通信
Modbus RTU/Modbus TCPを実装しています。
Modbus通信により、簡単にシームレスな接続が実現可能です。
スタート/ ストップや、検査結果の取得、品種変更などの設定が外部機器から設定可能です。
●コントロールボックス
LANコネクタやシリアルインタフェース、表示器用コネクタ等、様々な通信コネクタの接続が可能です。
※電源ケーブルは付属しません(別途ご用意お願い致します)

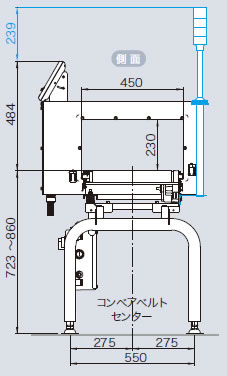

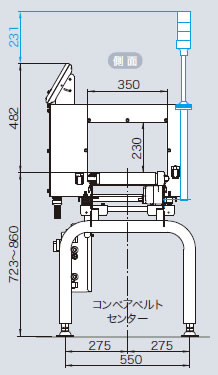

■寸法図(OP:表示灯)
●M2D-4971-3510A
●M2D-4971-3517A
●M2D-4971-3525A
●M2D-4971-4517A
●M2D-4971-4525A
■仕様
●共通仕様
●タイプ別
※使用時の注意点
1. 工程ごとに異物混入の可能性を考慮し、有効な設置位置を決定
・原料に金属異物の多いものは原料段階に設置
・アルミ箔包装の商品は包装直前に設置
・冷凍製品は冷凍直後に設置(必ず芯まで凍った状態で、-18℃以下が望ましい)
2. 細長もしくは斜めに流す
3. 商品は出来るだけ小さくする
4. 商品温度は一定にする
5. 設置場所は振動の少ない環境が望ましい
6. ノイズの少ない電源で100~240Vの専用配線が望ましい
7. アースを必ず接続する
8. 検出部付近のふらついている金属を除去する
9. 入口出口側コンベアのワンターンに注意する
10.電源ケーブルは別途ご用意ください
■別売品
●表示灯(M2D-4971-02A)※ライト部分は防塵・防水IP53です。
●テストピースセット
●キャスター(4個セット)
キャスターで移動→アジャスター回転→安定設置
電磁式金属検出機のセンサヘッドは、一つの送信コイルと差動接続された2個の受信コイルで構成されています。
被検査品はコイルの間を通りますが、コイルの中には磁界が発生している状態になっています。
受信コイルには通常送信コイルから同じ量だけの磁界(磁束)を受けるようになっています。
しかし、通過させた物が金属等の電気を通すものであると磁界を乱し、2つの受信コイルに磁界の差が生じます。
その差を信号としてとらえることにより、金属を検出します。
■表示例
■特長
●7インチカラータッチパネル
表示部は7インチタッチパネルカラー液晶を採用しました。
視認性、操作性が格段にアップしています。
(音声ガイダンスによるサポート機能付です。)
●USBメモリから画像の取り込み
USBメモリから、検査する商品の画像を本体に取り込むことが可能です。
画像はサムネイル表示により簡単に設定可能です。商品選択時に識別が容易に行えます。
●登録品種最大1,000
検査する商品を10グループに分け、各グループ最大100件まで登録が可能です。
●洗えるIP65
全体が水洗い可能で衛生的です。
●高感度検出
感度の調整が簡単に設定可能です。(3回程度で完了)
また、位相トラッキング機能で、商品の位相変化を追従し、 常に位相を最小状態にします。
●検出モード
4種類の検出モード
「個別包装品(光電センサ使用)モード」
「個別包装品(光電センサ不使用)モード」
「連続品モード」
「欠品モード」
タッチパネルで切り替え可能です。
タッチパネル画面の表示に従って操作することにより、簡単に設定が可能です。
ベルトの速度は、10 ~ 60m/minで簡単に変更可能です。
●メンテナンスが簡単
取り外し可能なコンベアベルトで、清掃やメンテナンスが容易です。
●履歴機能
・操作履歴
設定変更操作の履歴最新100件を記録し、表示することが可能です。
検査履歴機能と合わせ、HACCP管理に利用可能です。
ユーザーを登録し、管理レベルによる操作の制限を行えます。
「オペレータ」 (作業者)
「スーパーバイザー」 (作業責任者)
「クオリティマネージャー」 (品質管理者)
「アドミニストレーター」 (管理責任者)
と4段階に分けられ、各ユーザーに適切な管理レベルを割り 当てることにより不用意な操作を避けることが可能です。※
※電源投入後の管理レベルは「オペレータ」に設定されています。
・検査履歴
検査中、USBメモリに検査履歴を保存することが可能です。
出力フォーマット:日付、時刻、商品コード、判定結果
●USBメモリへの出力
USBメモリには、全検査履歴(csv)、 全操作履歴(csv)、集計結果データ (PDF)の出力が可能です。
検査開始から検査終了までの検査結果をPDFとしてUSBメモリに保存が可能です。
USBメモリを表示器のUSBポートに接続してから検査を開始します。
※USBメモリは付属しません (別途ご用意お願い致します)
●プリンタへの出力
プリンタへの接続で、校正結果や検査開始から検査終了までの検査結果を印刷可能です。
対応プリンタ:PostScript対応プリンタ※
※ブラザー工業株式会社製のレーザープリンタ
HL-4570CDW(カラー)が使用可能です。
レーザープリンタは、USBもしくはイーサネットで接続します。
●Modbus通信
Modbus RTU/Modbus TCPを実装しています。
Modbus通信により、簡単にシームレスな接続が実現可能です。
スタート/ ストップや、検査結果の取得、品種変更などの設定が外部機器から設定可能です。
●コントロールボックス
LANコネクタやシリアルインタフェース、表示器用コネクタ等、様々な通信コネクタの接続が可能です。
※電源ケーブルは付属しません(別途ご用意お願い致します)
■寸法図(OP:表示灯)
●M2D-4971-3510A
●M2D-4971-3517A
●M2D-4971-3525A
●M2D-4971-4517A
●M2D-4971-4525A
■仕様
●共通仕様
コンベアベルト幅 | 250mm(M2D-4971-3510A、3517A、3525A) 350mm(M2D-4971-4517A、4525A) |
コンベア機長 | 800mm |
搬送方式 | ウレタンベルト |
ベルト速度 | 10~60m/min |
表示部 | 7インチタッチパネルカラー液晶 |
操作方法 | タッチパネル(WVGA)、キースイッチ |
登録品種数 | 1000 |
通信機能 | Modbus TCP/Modbus RTU/ TCP/IP(ポストスクリプト対応プリンタ)/ USB(USBメモリ、履歴保存・画像取込用) |
外部入力 | シンク/ソース入力 4点 |
外部出力 | PhotoMOS接点出力 8点 |
防塵・防水仕様 | IP65準拠 |
動作温度、湿度範囲 | 0~40℃、湿度85%以下(結露しないこと) |
電源 | 単相AC100~240V(+10%、-15%)、50/60Hz、約100VA |
材質 | センサヘッド部:ステンレス 表示部:ABS樹脂 コンベア部:フェノール樹脂、ステンレス、アルミニウム(アルマイト処理) IOボックス部:ABS樹脂 脚部:ステンレス |
品番 | センサーヘッド開口部寸法 | 検出感度 |
M2D-4971-3510A | 幅350mm×高さ80mm | 検出感度 Fe:φ0.3mm、SUS:φ0.8mm |
M2D-4971-3517A | 幅350mm×高さ150mm | 検出感度 Fe:φ0.5mm、SUS:φ1.0mm |
M2D-4971-3525A | 幅350mm×高さ230mm | 検出感度 Fe:φ0.7mm、SUS:φ1.5mm |
M2D-4971-4517A | 幅450mm×高さ150mm | 検出感度 Fe:φ0.5mm、SUS:φ1.0mm |
M2D-4971-4525A | 幅450mm×高さ230mm | 検出感度 Fe:φ0.7mm、SUS:φ1.5mm |
1. 工程ごとに異物混入の可能性を考慮し、有効な設置位置を決定
・原料に金属異物の多いものは原料段階に設置
・アルミ箔包装の商品は包装直前に設置
・冷凍製品は冷凍直後に設置(必ず芯まで凍った状態で、-18℃以下が望ましい)
2. 細長もしくは斜めに流す
3. 商品は出来るだけ小さくする
4. 商品温度は一定にする
5. 設置場所は振動の少ない環境が望ましい
6. ノイズの少ない電源で100~240Vの専用配線が望ましい
7. アースを必ず接続する
8. 検出部付近のふらついている金属を除去する
9. 入口出口側コンベアのワンターンに注意する
10.電源ケーブルは別途ご用意ください
■別売品
●表示灯(M2D-4971-02A)※ライト部分は防塵・防水IP53です。
品番 | 品名 | 仕様 |
M2D-4971-02A | 金属検出機表示灯 | ライト部分は防塵・防水IP53 |
M2D-4971-03A | 金属検出機信号接続ケーブル | - |
M2D-4971-04A | 金属検出機IOボックス内蔵用リレー | AC250V 3A DC30V |
M2X-K01156A-300A | 金属検出機AC電源ケーブル3m | - |
M2X-K01156A-500A | 金属検出機AC電源ケーブル5m | - |
M2X-K05364-200A | 金属検出機RS232Cケーブル | 25Pバラ |

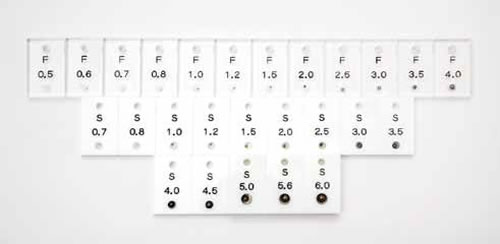

●テストピースセット
品番 | 品名 | 仕様 |
M2X-CMMDTP-B1A | 金属検出機テストピースセット | Fe φ1.0、1.2、1.5、2.0 SUS φ1.0、1.5、2.0、3.0 計8個 |
M2X-CMMDTP-B2A | 金属検出機テストピースセット | Fe φ0.5、0.6、0.7、0.8、1.0、1.2 SUS φ0.7、0.8、1.0、1.2、1.5 計11個 |
M2X-CMMDTP-B3A | 金属検出機テストピースセット | Fe φ1.5、2.0、2.5、3.0、3.5、4.0 SUS φ1.5、2.0、2.5、3.0、3.5 計11個 |
M2X-CMMDTP-FA | 金属検出機テストピースセット | Fe φ0.5、0.6、0.7、0.8、1.0、1.2、1.5、 2.0、2.5、3.0、3.5、4.0の12個 SUS φ0.7、0.8、1.0、1.2、1.5、2.0、2.5、3.0、 3.5、4.0、4.5、5.0、5.6、6.0の14個 計26個 |

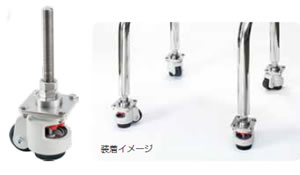

●キャスター(4個セット)
キャスターで移動→アジャスター回転→安定設置
品番 | 品名 |
M2D-4971-05A | 金属検出機キャスター |
