物流機器

■特長
●EPS製のパレットを用いた超軽量の防振パレットで、取り扱いが容易です。
また、輸送コストの削減に貢献します。
●防振材には、軽量且つ、防振性、耐久性に優れた発泡ポリウレタンを使用しています。
鉄道、建物、機械の分野で数多くの導入実績がある信頼性の高い防振材です。
●ハンドリフターでの取り扱いが可能です。
下パレット、上パレットに分かれた２段構造のためパレットを持ち上げた状態でも防振効果が得られます
●汎用タイプと防振性をより高めた高性能タイプをご用意しています。


■材質
パレット：EPS（特殊発泡スチロール）
減衰材：発泡ポリウレタン


■用途
精密機器搬送用のパレット

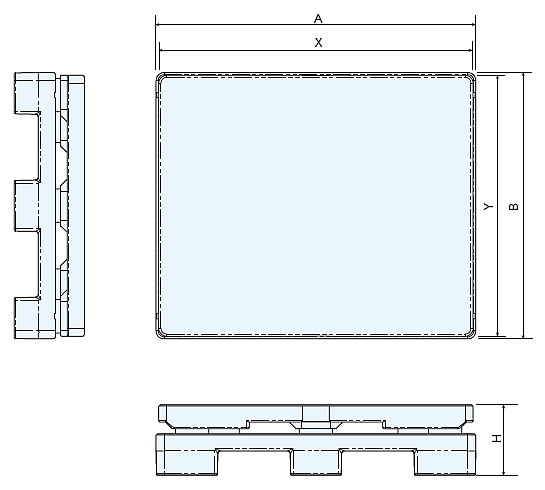

■寸法図



■実施例
4tonトラックを用い500kgの運搬物をパレットに載せて、岐阜～大阪間を往復し、トラック床の振動とパレット上の振動を加速度計で測定しました。
EPS軽量防振パレットの汎用タイプと高性能タイプの2種類のパレットで実施しました。
以下のグラフはパレット直下のトラック床の振動加速度とパレット上の振動加速度を比較したものです。

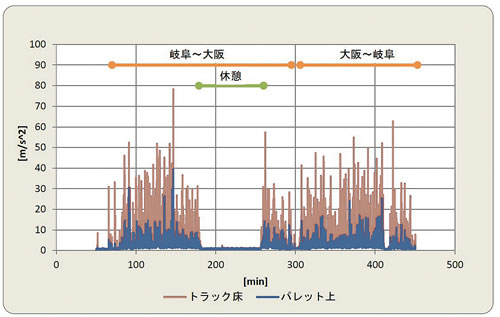

■汎用タイプの防振効果（3 軸合成）

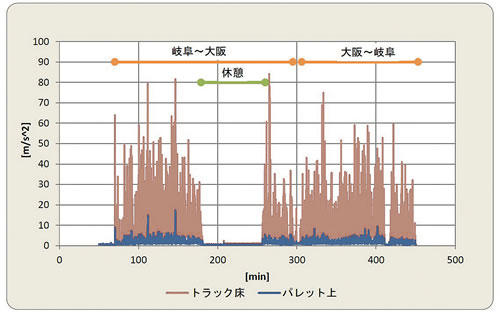

■高性能タイプの防振効果（3 軸合成）




■実施例

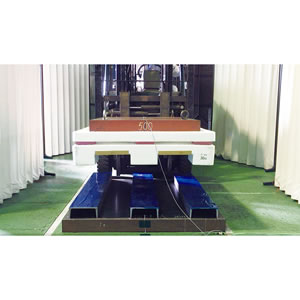

500kgのウエイトを載せたパレットをフォークリフトで300mmの高さまで持ち上げた後に急降下させ、パレットが床に着地した時にウエイトにかかる衝撃加速度を測定しました。
防振機能のない樹脂パレット、木製パレットとEPS軽量防振パレットの汎用タイプ、高性能タイプの計4種類のパレットで実施しました。

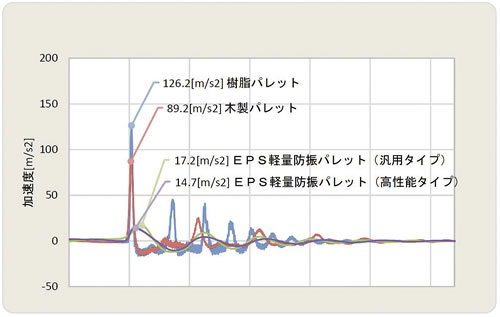

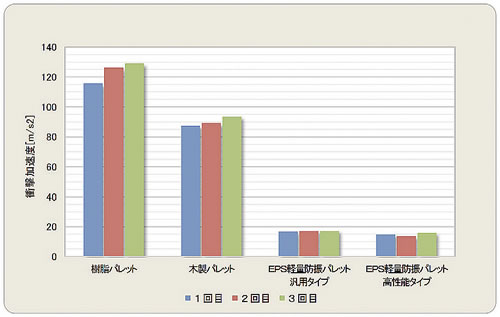

以下のグラフは床着地時の加速度時間波形とその波形の最大値をまとめたものです。（各3回実施）





■仕様

品番	仕様	外形					搭載荷重 (kgf)	重量 (kg)
		A	B	H	X	Y
M2979PS1210-25N	汎用	1,200	1,000	264	1,180	980	320～500	9
M2979PS1210-50N	個性能			289				10

■価格には送料は含まれておりません。
■搭載荷重は目安であり、保証するものではございません。
■均等積で、シュリンクフィルムなどで固定してください。
■PPバンドを用いる場合は、くい込み防止の角当てを使用してください。
■本来の用途以外の使用、加工をしないでください。
■損傷品は使用しないでください。
■火気のそばで保管や使用をしないでください。
