■特長
●アンプ不要、過負荷に強いので扱いが簡単。
●定格荷重　10N、100Nの2タイプ
●出力方式はUSB
※オプションでUART、RS485、RS422、アナログにも変換可能です。
●安定した温度特性と幅広い仕様温度範囲を実現
●PCにつなぐだけ
※専用アプリもございます。

品番	M2903FS-10NA	M2903FS-100NA
定格加重	10N	100N
許容過負荷	500% R.C
非直線性	±5.0% R.C
使用温度範囲	-10～+60℃
出力温度影響	±0.5%/℃
本体材質	ステンレス
ケーブル長	500mm(コネクタ MicroUSB)
本体重量	約32g
電源電圧	5V

●仕様は予告なく変更する場合がございます。

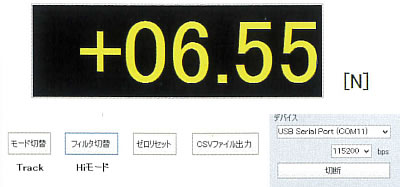

※表示アプリイメージ


■原理

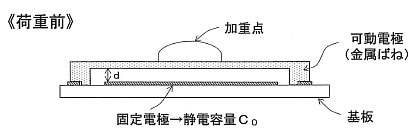

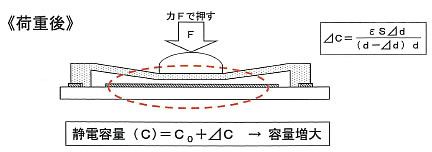

加重点を押すことで変位する可動電極と固定電極の距離による静電容量の変化を荷重に変換してデジタル信号に変換して出力します。
※静電容量とは、絶縁された導体の電圧、またはコンデンサの両極間の電位差を、単位量だけ上げるのに必要な電気量。キャパシタンス。MKSA単位ではファラッド。

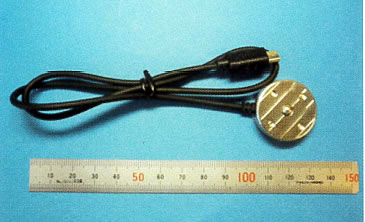

■外観・寸法

センサヘッド部寸法 ●ケース ・外径　φ28 ・高さ　8mm ●感圧突起部 ・高さ　2mm(ケース上面より) ・形状　R2.5ドーム型 出力端子 ●マイクロUSB-B端子を使用
