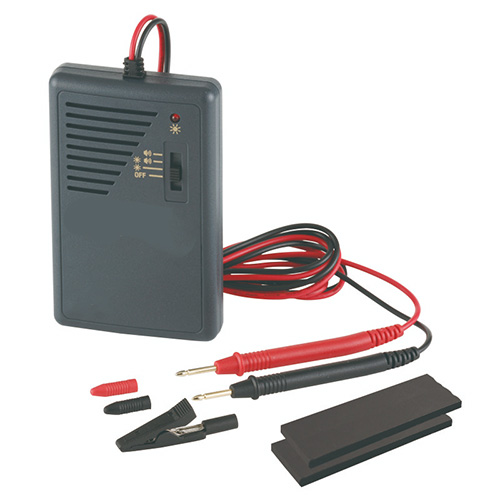

大きなメロディとLEDで騒音環境下でも分かりやすく導通をお知らせ！



■特長


■手順
●導通チェック
赤色テストリードと黒色テストリードの両端にチェックしたい部品や回路を入れてく ださい。

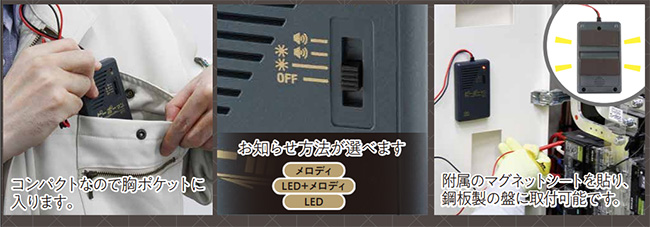

スイッチによって、LED、メロディ、LED＋メロディのいずれかで導通を知らせます。


●電池交換
メロディが小さくなってきた場合は、電池が消耗していることが考えられますので、電池を交換してください。
本体裏側の電池蓋を矢印の方向にスライドさせ、本体から電池蓋を外し、新しい単4形乾電池（3本）に交換してください。

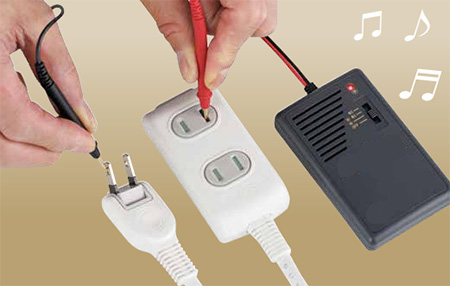

■使用イメージ

※画像はテスト方法のイメージです。

■仕様

品番
表示	LEDおよびメロディ※約50Ω以下で動作
動作電圧	電源電圧約2.1V以上、約4.5V以下
消費電流	OFF：0mA／LED：最大約26mA／ LED＋メロディ：最大約100mA／メロディ：最大約100mA
使用温湿度範囲	0℃～40℃ 75％RH
保存温湿度範囲	－10℃～50℃ 80％RH
電源	単4形乾電池×3本
ケーブル長	約115cm
寸法	W58mm×H94mm×D11mm
質量	約66g（電池を含まない）

（！）警告
※給電（活線）状態での使用はしないでください。火災、感電、本製品の破損、故障の恐れがあります。
※濡れた手で電池の交換を行わないでください。感電の恐れがあります。
