商品詳細
PCソフトウェア
商品番号：M2685US-TR
-
販売価格：Mail
-
数量：
商品説明

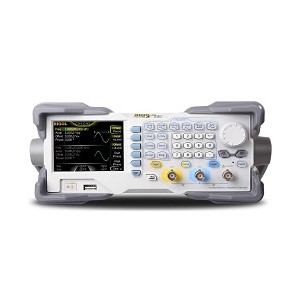

高い信号忠実度、低いノイズ・フロア、任意波形長さを必要とする低周波テスト・アプリケーションに最適です。
■特長
M2685DG-1022ZRに2Mポイント、M2685DG-1032ZRとM2685DG-1062ZRには8Mポイントのメモリを備え、すべてのモデルにオプションで16Mポイント・メモリを搭載可能です。また、すばやく簡単に使用することができる160の波形を内蔵しています。
このシリーズは±1ppmの周波数安定度および-125dBc / Hzの位相雑音により高い信号忠実度と低ノイズを実現します。最高200MSa/sのサンプル・レートと、大きな出力の中の小さな電圧変化を詳細に生成可能な14ビット垂直分解能を提供します。AM、FM、PM、ASK、FSK、PSK、PWMなどの変調機能も提供します。
●60MHz, 30MHz, 25MHz 最高出力周波数
●200MSa/s サンプル・レート
●14ビット垂直分解能
●2チャンネル出力, 全機能
●最大16Mポイント(オプション)任意波形メモリ
●7桁/s, 200MHzカウンタ
●8次高調波ジェネレータ機能
●SiFiテクノロジにより最小200psの低ジッタを実現
●±1ppm高周波数安定度
●-125dBc/Hz 低位相ノイズ
●波形加算機能標準装備
●インタフェース:LAN (LXI Core Device 2011), USBホスト&デバイス
■仕様
| 品番 | M2685DG-1022ZR | M2685DG-1032ZR | M2685DG-1062ZR |
|---|---|---|---|
| チャンネル | 2 | ||
| 最高周波数 | 25 MHz | 30 MHz | 60 MHz |
| サンプル・レート | 200MSa/s | ||
| 波形 | |||
| 基本波形 | 正弦波,方形波,ランプ,パルス,ノイズ | ||
| 内蔵任意波形 | 正弦波を含む160種類, 指数立上り, 指数立下り,心電図, ガウス,ヘイバーサイン,ローレンツ,デュアルトーン信号, DC電圧, その他 | ||
| 周波数範囲 | |||
| 正弦波 | 1μHz～25MHz | 1μHz～30MHz | 1μHz～60MHz |
| 方形波 | 1μHz～25MHz | 1μHz～25MHz | 1μHz～25MHz |
| ランプ | 1μHz～500kHz | 1μHz～500kHz | 1μHz～1MHz |
| パルス | 1μHz～15MHz | 1μHz～15MHz | 1μHz～25MHz |
| 高調波 | 1μHz～10MHz | 1μHz～10MHz | 1μHz～20MHz |
| ノイズ(-3dB) | 25MHz 帯域幅 | 30MHz 帯域幅 | 60MHz 帯域幅 |
| 任意波形 | 1μHz～10MHz | 1μHz～10MHz | 1μHz～20 MHz |
| 分解能 | 1μHz | ||
| 精度 | 設定値の±1ppm, 18℃～ 28℃ | ||
| 出力特性 振幅（50Ω負荷） | |||
| レンジ | ≦10MHz: 2.5mVpp～10Vpp ≦30MHz: 2.5mVpp～5.0Vpp ≦60MHz: 2.5mVpp～2.5Vpp | ||
| 精度 | 代表値 (1kHz正弦波, 0Vオフセット, >10mVpp, 自動) 設定値の±1%±1 mV | ||
| フラットネス | 代表値 (正弦波, 2.5Vpp) ≦10MHz ±0.1dB ≦60MHz ±0.2dB | ||
| 分解能 | 0.1mVpp or 4 桁 | ||
| オフセットレンジ | ±5V (ピークAC+DC) | ||
| オフセット精度 | ±（設定値の1% + 5mV + 振幅の0.5%） | ||
| 波形出力 | |||
| 出力インピーダンス | 50Ω (代表値) | ||
| 保護 | 短絡保護,過負荷時自動出力無効機能 | ||
| 変調特性 | |||
| 変調タイプ | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| バースト機能 キャリア波形 | 正弦波、方形波、ランプ、ノイズ、任意波形（DCを除く） | ||
| 掃引機能 キャリア波形 | 正弦波、方形波、ランプ、ノイズ、任意波形（DCを除く） | ||
| 周波数カウンタ | |||
| 機能 | 周波数, 周期, 正方向/負方向パルス幅, デューティ比 | ||
| 周波数分解能 | 7桁/s (ゲート時間 = 1s) | ||
| 周波数レンジ | 1uHz～200MHz | ||
| 一般 | |||
| 寸法 ・ 重量 | 261.5mm (W) × 112mm (H) × 318.4mm (D) ・ 3.2kg | ||
| 任意波形 | |||
| 波形長 | 2Mポイント (16Mオプショ ン) | ８Mポイント (16Mポイント・オプショ ン) | |
| 垂直分解能 | |||
| サンプル・レート | 200MSa/s | ||
| 最小立上り/立下り 時間 | <5ns代表値： (1 Vpp) | ||
| ジッタ(実効値) | ?5MHz 2ppm + 200ps，>5MHz 200ps（代表値）： (1 Vpp) | ||
| 編集モード | ポイント編集,ブロック編集,挿入内蔵波形 | ||
| 高調波出力 | |||
| 高調波次数 | 8 | ||
| 高調波タイプ | 偶数高調波,奇数高調波,次数高調波,ユーザー | ||
| 高調波振幅 | 各次高調波振幅設定可能 | ||
| 高調波位相 | 各次高調波位相設定可能 | ||
| 価格 | ￥68,000 | ￥88,000 | ￥108,000 |
- 商品名
- 任意波形/ファンクション・ゼネレータ
- カタログ品番
- M2685DG-1022ZR
- 価格
- 価格：74,800円 (税込)
- 数量
-
- 商品名
- 任意波形/ファンクション・ゼネレータ
- カタログ品番
- M2685DG-1032ZR
- 価格
- 価格：96,800円 (税込)
- 数量
-
- 商品名
- 任意波形/ファンクション・ゼネレータ
- カタログ品番
- M2685DG-1062ZR
- 価格
- 価格：118,800円 (税込)
- 数量
-
■オプション
| 品番 | 品名 | 価格 |
| M2685AM-DG1000ZR | 16Mポイント任意波形メモリ | |
|---|---|---|
| M2685RM1-DG1000ZR | ラックマウントキット（1台用） | |
| M2685RM2-DG1000ZR | ラックマウントキット（2台用） | |
| M2685US-TR | PCソフトウェア |
- 商品名
- 16Mポイント任意波形メモリ
- カタログ品番
- M2685AM-DG1000ZR
- 価格
- 価格：Mail
- 数量
-
- 商品名
- ラックマウントキット（1台用）
- カタログ品番
- M2685RM1-DG1000ZR
- 価格
- 価格：Mail
- 数量
-
- 商品名
- ラックマウントキット（2台用）
- カタログ品番
- M2685RM2-DG1000ZR
- 価格
- 価格：Mail
- 数量
-
- 商品名
- PCソフトウェア
- カタログ品番
- M2685US-TR
- 価格
- 価格：Mail
- 数量
-
