商品詳細
フリーローラーコンベアテーブル
商品番号:M257T-6F
商品説明
自由な組み合わせと、豊富なバリエーションを有するフリーローラー。
重量物の搬送はもちろん、方向転換とあらゆる環境に最適な機能性でお応えします。
■特長
重量物の搬送はもちろん、方向転換や作業台などさまざまな環境に最適な機能でお応えし、作業のスピードアップやコスト削減、安全性の向上など、大きな効果を発揮します。
●ボールを使用した搬送
ローラーコンベアの場合、直線的にしかワークを動かすことができませんが、ボールを使用するフリーベアなら、360°方向に動かすことが可能です。
●低い始動摩擦抵抗値
フリーベアを使用することで搬送物にかかる摩擦が「滑り摩擦」から「転がり摩擦」に変わるため、搬送物を軽く動かすことが可能になります。
(始動摩擦抵抗値:重量物を動かす際に、止まっている状態から動き出す時の一番初めの抵抗値を指します)
■タイプ
■仕様 (単位:mm)
重量物の搬送はもちろん、方向転換や作業台などさまざまな環境に最適な機能でお応えし、作業のスピードアップやコスト削減、安全性の向上など、大きな効果を発揮します。
●ボールを使用した搬送
ローラーコンベアの場合、直線的にしかワークを動かすことができませんが、ボールを使用するフリーベアなら、360°方向に動かすことが可能です。
●低い始動摩擦抵抗値
フリーベアを使用することで搬送物にかかる摩擦が「滑り摩擦」から「転がり摩擦」に変わるため、搬送物を軽く動かすことが可能になります。
(始動摩擦抵抗値:重量物を動かす際に、止まっている状態から動き出す時の一番初めの抵抗値を指します)
■タイプ
M257T-6F | M257T-6-75F |
M257T-5L-6F | |
■仕様 (単位:mm)
品番 | M257T-6F | M257T-7F | M257T-8F | M257T-9F |
積載重量 | 500kg | |||
A | 600 | 700 | 800 | 900 |
B | 600 | 700 | 800 | 900 |
C | 74 | |||
D | 100ピッチ×5=500 | 100ピッチ×6=600 | 100ピッチ×7=700 | 100ピッチ×8=800 |
E | 50 | |||
F | 100ピッチ×5=500 | 100ピッチ×6=600 | 100ピッチ×7=700 | 100ピッチ×8=800 |
G | 50 | |||
H | 100 | 150 | ||
I | 21.5 | |||
J | 31 | |||
K | 8-φ9 | |||
X (使用ローラー) |
M257C-8YF (36個) |
M257C-8YF (49個) |
M257C-8YF (64個) |
M257C-8YF (81個) |
自重 | 19.60kg | 26.80kg | 34.00kg | 41.20kg |

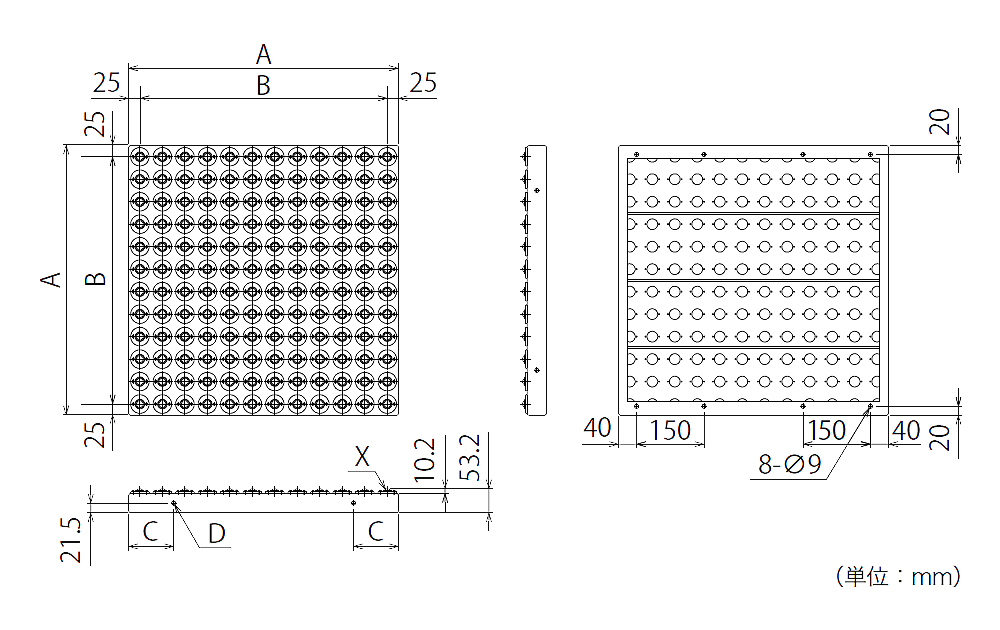

寸法図 |
品番 | M257T-6-75F | M257T-9-75F | M257T-5L-6F | M257T-5L-9F |
積載重量 | 500kg | |||
A | 600 | 900 | 600 | 900 |
B | 600 | 900 | 600 | 900 |
C | 74 | 53.2 | ||
D | 75ピッチ×7=525 | 75ピッチ×11=825 | 50ピッチ×11=550 | 50ピッチ×17=850 |
E | 37.5 | 25 | ||
F | 75ピッチ×7=525 | 75ピッチ×11=825 | 50ピッチ×11=550 | 50ピッチ×17=850 |
G | 37.5 | 25 | ||
H | 100 | 150 | 100 | 150 |
I | 21.5 | 21.5 | ||
J | 31 | 10.2 | ||
K | 8-φ9 | 8-φ9 | ||
X (使用ローラー) |
M257C-8YF (64個) |
M257C-8YF (144個) |
M257C-5LF (144個) |
M257C-5LF (324個) |
自重 | 23.00kg | 51.00kg | 19.80kg | 41.60kg |
寸法図 |
品番 | M257T-12K-6F | M257T-12K-9F | M257T-8H-6F | M257T-8H-9F |
積載重量 | 1000kg | 500kg | ||
A | 600 | 900 | 600 | 900 |
B | 600 | 900 | 600 | 900 |
C | 89 | 96.5 | ||
D | 100ピッチ×5=500 | 100ピッチ×8=800 | 100ピッチ×5=500 | 100ピッチ×8=800 |
E | 50 | |||
F | 100ピッチ×5=500 | 100ピッチ×8=800 | 100ピッチ×5=500 | 100ピッチ×8=800 |
G | 50 | |||
H | - | - | 100 | 200 |
I | - | - | 25 | |
J | 46 | 42 | ||
K | - | - | 8-φ11 | |
X (使用ローラー) |
M257C-12KF (36個) |
M257C-12KF (81個) |
M257C-8HF (36個) |
M257C-8HF (81個) |
自重 | 33.60kg | 71.80kg | 39.80kg | 85.30kg |
