測定機器

高精度・信頼性・使いやすさを追求した
多目的に使用できるハンディタイプ温度計測器です。



■K熱電対用ハンディ温度表示機の共通特長
・低消費電流と高精度の両立
・防水性能IPX5相当
・国内生産ならではの高品質・信頼性
・見やすい大型表示画面
・安立計器の10,000種類以上の温度センサに対応


熱電対では最高水準の温度計測をご提供いたします。


●防水
温度計に水がかかってしまう
防水性能IPX5相当。安心の防水設計です。

●表示
表示が大きく見やすい
大型ディスプレイ1画面に指示値を見やすく表示。

●オートオフ
電源の切り忘れ防止
約5分キー操作が行われないと、自動的に電源が切れます。

●ホールド
指示値を固定したい
キーを押すと測定中の指示値が保持されます。

●P/Vホールド
作業中も測定値を見逃さない
キーを押すと測定中の最高値と最低値をサブ表示します。

●分解能切替
細かい値の変化も表示
指示値の分解能を切り替えることができます。
0.1℃/1℃分解 に切り替え

●キャリブレーション
指示値を補正したい
測定中の温度にオフセット値を加算した値が表示されます。

●アラーム出力
設定した温度範囲から値が外れた時、知らせてほしい
指示値が設定範囲から外れた時、表示・ブザー・接点出力により警告します。

●アナログ出力
値を電圧に換算して外部に出力したい
絶縁方式を採用。
アナログ出力ON(出力レート1mV/℃)・アナログ出力OFFをキー操作で切り替えることができます。
1mV/℃：指示値と連動し、1℃に対して1mVの電圧出力を行います。
10mV/℃：指示値と連動し、0.1℃に対して1mVの電圧出力を行います。

●メモリ機能
記録をとりたい・PCへ記録を転送したい
インターバル毎に指示値を記録。設定したインターバルとメモリ残量がサブ表示されます。
プレイバック機能で記録したデータを表示確認できます。
付属のソフトを使用し、記録したデータをPC上でグラフ化・帳票化することができます。
また記録したデータをCSV形式に変換することが可能です。


■タイプ

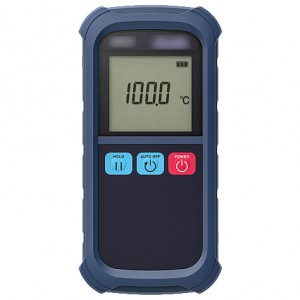

M248HT-K1100A	M248HT-K1200A
M248HT-K1300A	M248HT-K1400A
M248HT-K1500A

■機能

品番	表示		機能
M248HT-K1100A	液晶		防水	ｵｰﾄ ﾊﾟﾜｰｵﾌ	ﾎｰﾙﾄﾞ
M248HT-K1200A	液晶	ﾊﾞｯｸﾗｲﾄ	防水			P/V ﾎｰﾙﾄﾞ	分解能 1/0.1
M248HT-K1300A	液晶	ﾊﾞｯｸﾗｲﾄ				P/V ﾎｰﾙﾄﾞ	分解能 1/0.1	ｷｬﾘ ﾌﾞﾚｰｼｮﾝ	ｱﾗｰﾑ
M248HT-K1301A	液晶	ﾊﾞｯｸﾗｲﾄ				P/V ﾎｰﾙﾄﾞ	分解能 1/0.1	ｷｬﾘ ﾌﾞﾚｰｼｮﾝ	ｱﾗｰﾑ	ｱﾅﾛｸﾞ
M248HT-K1400A	LED		防水
M248HT-K1500A	液晶	ﾊﾞｯｸﾗｲﾄ				P/V ﾎｰﾙﾄﾞ	分解能 1/0.1				ﾒﾓﾘ

■仕様

品番			M248HT-K1100A	M248HT-K1200A	M248HT-K1300A	M248HT-K1301A
タイプ			ベーシックモデル	スタンダードモデル	高機能モデル	アラーム搭載高機能
表示			液晶
防水性能 (IPX5相当)			防水	防水	-	-
操作スイッチ			メンブレンスイッチ(クリック付)
入力コネクタ			ASPコネクタ(熱電対同種金属)
入力			熱電対入力(タイプE, タイプ:K)*1
入力点数			1点
信号源抵抗			1kΩ以下
測定 範囲	1℃ 分解	K	-200～1370℃
	0.1℃ 分解	K	-104.9～504.9℃(測定範囲外は1℃分解に自動切替)
測定 精度	1℃ 分解	0℃以上	±(指示値の0.1%+1℃)
		0℃未満	±(指示値の0.5%+1℃)
	0.1℃ 分解	0.0℃ 以上	±(指示値の0.05%+0.2℃)
		0.0℃ 未満	±(指示値の0.15%+0.2℃)
基準接点補償精度			±0.2℃(25℃±10℃環境において)
温度係数 (25℃±10℃を 超えた時のみ)			±0.02×Δt℃　超えた温度分Δtに係数を掛けた値を表示許容差 (＝測定精度+基準接点補償精度)に加算。 例：50℃、0℃環境±0.3℃加算
動作条件			0～50℃、0～80%RH以内(但し結露なきこと)
保存条件			-20～50℃、0～85%RH以内(但し結露なきこと)
使用時間			約900時間	約900時間	約600時間	約20時間*2
電源	電池		アルカリ単3乾電池(LR6)×4本
	ACアダプタ (別売)		-	-	対応
サンプリング周期			約200ms
リニアライザ方式			デジタルリニアライザ方式(JIS C 1602-2015準拠)
外形寸法(mm)			約82(W)×166(H)×36(D)　突起部除く
質量			約350g(乾電池含む)
共通付属品			取扱説明書、試験成績書、保証書、ソフトケース、 ハンドストラップ、アルカリ単3乾電池(LR6)×4本*3
機種別付属品			-	-	アラーム出力ケーブル
					-	アナログ出力 ケーブル
アラーム出力			-	-	あり(表1)	あり(表1)
アナログ出力			-	-	-	あり(表2)
メモリ機能			-	-	-	-
適合規格			(CE)*3 EMC:EN 61326-1:2013、EN 61326-2-1:2013 class A Table2(Industrial) RoHS:IEC EN 63000:2018

*1 タイプ: J, T, Rの熱電対入力もオプションで用意しております。
*2 アナログ出力を常時OFFで使用した場合、約400時間となります。
*3 付属の電池はCE非対応品となります。

品番			M248HT-K1400A	M248HT-K1500A
タイプ			LED表示モデル	ロガー機能付きモデル
表示			LED	液晶
防水性能 (IPX5相当)			防水	-
操作スイッチ			メンブレンスイッチ(クリック付)
入力コネクタ			ASPコネクタ(熱電対同種金属)
入力			熱電対入力(タイプE, タイプ:K)*1
入力点数			1点
信号源抵抗			1kΩ以下
測定 範囲	1℃ 分解	K	-200～1370℃
	0.1℃ 分解	K	-104.9～504.9℃(測定範囲外は1℃分解に自動切替)
測定 精度	1℃ 分解	0℃以上	±(指示値の0.1%+1℃)
		0℃未満	±(指示値の0.5%+1℃)
	0.1℃ 分解	0.0℃ 以上	±(指示値の0.05%+0.2℃)
		0.0℃ 未満	±(指示値の0.15%+0.2℃)
基準接点補償精度			±0.2℃(25℃±10℃環境において)
温度係数 (25℃±10℃を 超えた時のみ)			±0.02×Δt℃　超えた温度分Δtに係数を掛けた値を表示許容差 (＝測定精度+基準接点補償精度)に加算。 例：50℃、0℃環境±0.3℃加算
動作条件			0～50℃、0～80%RH以内(但し結露なきこと)
保存条件			-20～50℃、0～85%RH以内(但し結露なきこと)
使用時間			約300時間	約550時間
電源	電池		アルカリ単3乾電池(LR6)×4本
	ACアダプタ (別売)		-	対応
サンプリング周期			約200ms
リニアライザ方式			デジタルリニアライザ方式　(JIS C 1602-2015準拠)
外形寸法(mm)			約82(W)×166(H)×36(D)　突起部除く
質量			約350g　(乾電池含む)
共通付属品			取扱説明書、試験成績書、保証書、ソフトケース、 ハンドストラップ、アルカリ単3乾電池(LR6)×4本*3
機種別付属品			-	-
アラーム出力			-	-
アナログ出力			-	-
メモリ機能			-	-
適合規格			(CE)*3 EMC:EN 61326-1:2013、EN 61326-2-1:2013 class A Table2(Industrial) RoHS:IEC EN 63000:2018

*1 タイプ: J, T, Rの熱電対入力もオプションで用意しております。
*2 アナログ出力を常時OFFで使用した場合、約400時間となります。
*3 付属の電池はCE非対応品となります。


■AC100V用アダプタ
AC100V用アダプタ／品番　M248HT-AC100HRA
