商品詳細
参考画像
本体校正費用
商品番号：M245MLG-260G-CALCST
商品説明

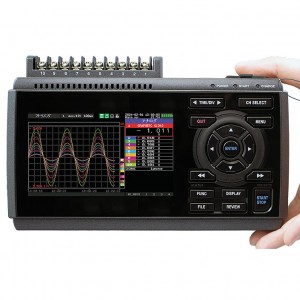

絶縁10チャネルハンディロガー
変わりなく、変わる- 変わらない操作性。変わる、使用感
■新サービス G-REMOTE
クラウドサーバーを使用した新サービス
-遠隔操作 サービス
-データ保存サービス
(※別途有償のサービスとなります)
●アラーム履歴機能
-異常発生日時履歴を簡単検索
●チャネル間演算機能強化
-従来機種より充実した演算機能
●メモリループ機能
-リレー収録の追加機能でより長時間の収録が可能に
■特長
・新遠隔操作サービス「G-REMOTE」に対応
・3つの新機能(アラーム履歴・CH演算強化・メモリループ機能)
・操作性はそのままに、使用感が大幅に向上
・全チャネル絶縁マルチファンクション入力に対応
・チャネル数を絞ることで最高10msでのデータ収録が可能
・オプションの無線LANユニット使用でPCとワイヤレス計測が可能
■絶縁マルチファンクション入力
全チャネル絶縁入力方式を採用し、配線に気を配る必要がありません。
さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
●電圧を測定したい
20mV～100Vまで豊富なレンジ搭載
●電流（4-20mA）を測定したい（M245MLG-260G-551B）
オプションでシャント抵抗250Ωを用意
測定レンジに専用の1-5Vレンジを搭載
●温度を測定したい
熱電対：K, J, E, T, R, S, B, N, C
●湿度を測定したい（M245MLG-260G-530B）
オプションで専用湿度センサを用意､センサ用電源も本体から供給、専用の湿度レンジを搭載
●デジタルI/Oも装備（M245MLG-260G-513B）
オプションの入出力ケーブルを接続することによりデジタルI/Oを使用できます。
＜ロジック/パルス入力 (いずれか4点)＞
ロジック：無電圧接点（a接点、b接点、NO、NC）、オープンコレクタ、電圧入力でのH.L判定
パルス：3つのモード（回転数・積算・瞬時）から各チャネルごとに選択可能
＜アラーム出力４点＞
入力チャネルごとにアラーム条件設定可能
アラーム発生時に出力1～4から信号出力可能
■無線LANユニットでPCとワイヤレス計測
●オプションの無線LANユニット(M245MLG-260G-568B)
無線LANユニットを装着、用途にあわせて「アクセスポイント」「ステーション」の切り替えが可能
「アクセスポイント」ではルーター不要でPCやスマートデバイスと直接接続が可能。
「ステーション」では無線LANルータと接続が可能。
環境によっては、インターネット経由で遠隔のPCやスマートデバイスでデータ確認やメール受信が可能
■新サービス 「G-REMOTE」(※別途有償サービス)
インターネット環境さえあれば、WEB ブラウザを利用して世界のどこからでも簡単に GL の遠隔操作・データ収録が可能です。
また、収録したデータは専用クラウドサーバーへ バックアップ可能です。
■最高10msのサンプリング速度に対応
チャネル数を絞ることにより最高10msでのデータ収録が可能です。
■8GBメモリで長時間収録でも安心計測
収録時間例 (アナログ10chのみ使用時、2GB収録時)
収録時間は、概算となります。サンプリング速度によっては、ch数に制限があります。
10ms：1ch、20ms：2ch、50ms：5ch、100ms：10ch
■リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■リレー収録機能
1回のデータ収録容量は2GBとなります。
本機能を使用することにより、データを取りこぼしなく任意の収録時間、容量でファイルを区切って連続収録できます。
■メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
■収録中のSDメモリカード交換機能
データ収録中にSDメモリカードの入れ替えが可能な機能です。
無線LANユニット (B-568) を装着した場合、SDメモリカードを装着することはできません。
■バックアップ機能
収録しているデータを一定間隔ごとに、他の記憶媒体に自動でバックアップができます。
バックアップ間隔：1・2・6・12・24時間
バックアップ先：本体メモリ・SDメモリカード・FTP
ファイル形式：GBD・CSV
CSV形式での保存時はサンプリング速度100msより遅い設定時のみ使用できます。
リング収録On時や、外部サンプリングの場合は、バックアップ機能は使用できません。
収録先と同じメモリをバックアップの保存フォルダには設定できません。
CSV形式収録とバックアップ機能が有効な場合、SDメモリカードの交換とリレー収録はできません。
■データ破損チェック機能
収録データに対し、ファイルの整合性を確認する簡易的なチェック機能です。第三者などによりファイルの中身が変更された場合、チェックサム確認を行うとチェックサムが不一致となり、ファイルが改竄されたことがわかります。チェックサム機能では、収録ファイルにチェックサムを付与します。
※チェックサムは、バックアップファイル、リング/リレーファイル、データ保存ファイルにも付与されます。
ファイル形式はGBDのみが対象です。
本器以外 (GL28-APS、GL-Connection) で収録ファイルの変換保存を行うと、チェックサムが一致しなくなります。
■便利な機能・操作性向上
●便利な機能
・アラーム出力機能
・アラーム履歴機能
・チャネル演算強化
・オートスパン
・USBドライブモード
・3WAY電源に対応
●操作性向上
・WEBサーバー機能高速化
・波形設定簡略化
・不要メニューの非表示設定
・HELP QRコード表示
・視認性向上(ディスプレイ彩度UP/MENUツリー改善/フォント変更)
■アプリケーションソフトウェア
●PC用アプリケーション
GL28-APS
GLシリーズとPCを接続して、波形の確認や収録、データの再生や保存・管理、設定などを行うPC用アプリケーション
※動画内の以下機能はGL260ではご使用いただけません
・電力料金設定・表示機能
・飽差チャネル表示機能
・積算温度単位切り替え機能
■仕様
※GL用入出力ケーブル（M245MLG-260G-513B）が必要です。
※収録ファイルは1ファイル2GBまでです。
※オプションのGL無線LANユニット(M245MLG-260G-568B)装着時はSDカードスロットを使用できません
■オプション
変わりなく、変わる- 変わらない操作性。変わる、使用感
■新サービス G-REMOTE
クラウドサーバーを使用した新サービス
-遠隔操作 サービス
-データ保存サービス
(※別途有償のサービスとなります)
●アラーム履歴機能
-異常発生日時履歴を簡単検索
●チャネル間演算機能強化
-従来機種より充実した演算機能
●メモリループ機能
-リレー収録の追加機能でより長時間の収録が可能に
■特長
・新遠隔操作サービス「G-REMOTE」に対応
・3つの新機能(アラーム履歴・CH演算強化・メモリループ機能)
・操作性はそのままに、使用感が大幅に向上
・全チャネル絶縁マルチファンクション入力に対応
・チャネル数を絞ることで最高10msでのデータ収録が可能
・オプションの無線LANユニット使用でPCとワイヤレス計測が可能
■絶縁マルチファンクション入力
全チャネル絶縁入力方式を採用し、配線に気を配る必要がありません。
さらにマルチファンクション入力に対応しており、さまざまな現象の測定が可能です。
●電圧を測定したい
20mV～100Vまで豊富なレンジ搭載
●電流（4-20mA）を測定したい（M245MLG-260G-551B）
オプションでシャント抵抗250Ωを用意
測定レンジに専用の1-5Vレンジを搭載
●温度を測定したい
熱電対：K, J, E, T, R, S, B, N, C
●湿度を測定したい（M245MLG-260G-530B）
オプションで専用湿度センサを用意､センサ用電源も本体から供給、専用の湿度レンジを搭載
●デジタルI/Oも装備（M245MLG-260G-513B）
オプションの入出力ケーブルを接続することによりデジタルI/Oを使用できます。
＜ロジック/パルス入力 (いずれか4点)＞
ロジック：無電圧接点（a接点、b接点、NO、NC）、オープンコレクタ、電圧入力でのH.L判定
パルス：3つのモード（回転数・積算・瞬時）から各チャネルごとに選択可能
＜アラーム出力４点＞
入力チャネルごとにアラーム条件設定可能
アラーム発生時に出力1～4から信号出力可能
■無線LANユニットでPCとワイヤレス計測
●オプションの無線LANユニット(M245MLG-260G-568B)
無線LANユニットを装着、用途にあわせて「アクセスポイント」「ステーション」の切り替えが可能
「アクセスポイント」ではルーター不要でPCやスマートデバイスと直接接続が可能。
「ステーション」では無線LANルータと接続が可能。
環境によっては、インターネット経由で遠隔のPCやスマートデバイスでデータ確認やメール受信が可能
■新サービス 「G-REMOTE」(※別途有償サービス)
インターネット環境さえあれば、WEB ブラウザを利用して世界のどこからでも簡単に GL の遠隔操作・データ収録が可能です。
また、収録したデータは専用クラウドサーバーへ バックアップ可能です。
■最高10msのサンプリング速度に対応
チャネル数を絞ることにより最高10msでのデータ収録が可能です。
| サンプリング速度 | 10ms | 20ms | 50ms | 100ms | |
| 使用可能ch数 | 1 | 2 | 5 | 10 | |
| 測定対象 | 電圧 | ● | ● | ● | ● |
| 温度/湿度 | - | - | - | ● | |
■8GBメモリで長時間収録でも安心計測
収録時間例 (アナログ10chのみ使用時、2GB収録時)
| サンプリング速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
| GBD形式時 (メーカー独自のバイナリ形式) |
41日 | 88日 | 103日 | 207日 | 365日以上 | 365日以上 | 365日以上 |
| CSV形式時 | 3日 | 12日 | 18日 | 36日 | 91日以上 | 182日以上 | 365日以上 |
10ms：1ch、20ms：2ch、50ms：5ch、100ms：10ch
■リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数)
設定可能点数：1000点～2,000,000点
■リレー収録機能
1回のデータ収録容量は2GBとなります。
本機能を使用することにより、データを取りこぼしなく任意の収録時間、容量でファイルを区切って連続収録できます。
■メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
■収録中のSDメモリカード交換機能
データ収録中にSDメモリカードの入れ替えが可能な機能です。
無線LANユニット (B-568) を装着した場合、SDメモリカードを装着することはできません。
■バックアップ機能
収録しているデータを一定間隔ごとに、他の記憶媒体に自動でバックアップができます。
バックアップ間隔：1・2・6・12・24時間
バックアップ先：本体メモリ・SDメモリカード・FTP
ファイル形式：GBD・CSV
CSV形式での保存時はサンプリング速度100msより遅い設定時のみ使用できます。
リング収録On時や、外部サンプリングの場合は、バックアップ機能は使用できません。
収録先と同じメモリをバックアップの保存フォルダには設定できません。
CSV形式収録とバックアップ機能が有効な場合、SDメモリカードの交換とリレー収録はできません。
■データ破損チェック機能
収録データに対し、ファイルの整合性を確認する簡易的なチェック機能です。第三者などによりファイルの中身が変更された場合、チェックサム確認を行うとチェックサムが不一致となり、ファイルが改竄されたことがわかります。チェックサム機能では、収録ファイルにチェックサムを付与します。
※チェックサムは、バックアップファイル、リング/リレーファイル、データ保存ファイルにも付与されます。
ファイル形式はGBDのみが対象です。
本器以外 (GL28-APS、GL-Connection) で収録ファイルの変換保存を行うと、チェックサムが一致しなくなります。
■便利な機能・操作性向上
●便利な機能
・アラーム出力機能
・アラーム履歴機能
・チャネル演算強化
・オートスパン
・USBドライブモード
・3WAY電源に対応
●操作性向上
・WEBサーバー機能高速化
・波形設定簡略化
・不要メニューの非表示設定
・HELP QRコード表示
・視認性向上(ディスプレイ彩度UP/MENUツリー改善/フォント変更)
■アプリケーションソフトウェア
●PC用アプリケーション
GL28-APS
GLシリーズとPCを接続して、波形の確認や収録、データの再生や保存・管理、設定などを行うPC用アプリケーション
※動画内の以下機能はGL260ではご使用いただけません
・電力料金設定・表示機能
・飽差チャネル表示機能
・積算温度単位切り替え機能
■仕様
| 内容 | 内容 | |
| アナログ入力ch数 | 10ch | |
| 外部入出力 | 入力 | トリガ入力（1ch）または外部サンプリング入力（1ch）、 ロジック入力（4ch）またはパルス入力（4ch） 入力電圧範囲 ：0～＋24V（片線接地入力） 入力信号 ：無電圧接点（a接点、b接点、NO、NC）、 オープンコレクタ、電圧入力 |
| 出力 | アラーム出力（4ch） 出力形式：オープンコレクタ出力（5Vプルアップ抵抗10kΩ） |
|
| サンプリング周期 | 10ms～1h（10ms～50msは電圧のみ、ch数制限あり）、外部 ※1 | |
| TIME/DIV | 1s～24h | |
| トリガ機能 | トリガ繰返し | Off・On |
| トリガ種類 | スタート：トリガ成立でデータ収録開始 ストップ：トリガ成立でデータ収録停止 |
|
| トリガ設定 | スタート：Off・レベル・アラーム・外部・時刻・曜日・一定時間 ストップ：Off・レベル・アラーム・外部・時刻・曜日・一定時間 |
|
| アラーム機能 | アラーム 判定種類 |
各チャネルのアラーム値に対し「Level」または「Edge」で判定 アナログ判定：立ち上がり（↑）・立ち下がり（↓）・範囲内・範囲外 ロジック判定：パターン パルス判定：立ち上がり（↑）・立ち下がり（↓）・範囲内・範囲外 |
| パルス入力 | 測定モード | 回転数モード/積算モード/瞬時モード |
| 最大パルス 入力数 |
最大入力周波数：50kHz 最大カウント数：50kC/サンプリング（16Bitカウンタ） |
|
| PC I/F | USB2.0（ハイスピード）、無線LAN（オプション装着時） | |
| 記憶媒体 | 内臓メモリ | 約8GB (内蔵固定化) ※2 |
| 外部 ﾒﾓﾘｽﾛｯﾄ |
SDカードスロット ※3 SDメモリカード ：SDHC対応、最大約32GBメモリ使用可能 ※2 |
|
| 記憶内容 | 本体の設定条件・測定データ・画面コピー | |
| 表示器 | 4.3インチTFTカラー液晶ディスプレイ（WQVGA：480×272ドット） | |
| 使用環境 | 0～45℃、5～85％RH（バッテリ駆動時は0～40℃/充電時15～35℃） | |
| 電源 | ACアダプタ | AC100～240V / 50～60Hz |
| DC入力 | DC8.5～24V | |
| ﾊﾞｯﾃﾘﾊﾟｯｸ | DC7.2V（2875ｍAh）（バッテリパック オプション） | |
| 消費電力 | 36VA以下（ACアダプタ使用、LCD ON時、 バッテリパック充電時、AC100V） |
|
| 外形寸法 | 188(W)×117(D)×42(H)mm（突起部含まず） | |
| 質量（重量）（約） | 500g（ACアダプタ、バッテリ含まず） | |
| 耐震性 | 自動車部品第一種A種相当 | |
※収録ファイルは1ファイル2GBまでです。
※オプションのGL無線LANユニット(M245MLG-260G-568B)装着時はSDカードスロットを使用できません
■オプション
| 品番 | 品名 |
| M245MLG-260G-10GKP | 校正関連書類発行＆1年後校正と校正関連書類 |
| M245MLG-260G-513B | 入出力ケーブル |
| M245MLG-260G-514B | DC駆動ケーブル |
| M245MLG-260G-530B | 湿度センサ（3m）専用電源コネクタ付き |
| M245MLG-260G-551B | シャント抵抗250Ω |
| M245MLG-260G-568B | 無線LANユニット |
| M245MLG-260G-5728B | SDメモリカード（8GB） |
| M245MLG-260G-573B | バッテリパック |
| M245MLG-260G-581B | ロガー収納ケース |
| M245MLG-260G-ADP20J | ACアダプタ |
| M245MLG-260G-CALCST | 本体校正費用 |
| M245MLG-260G-CALPAC | 校正証明書類3点セット |
| M245MLG-260G-K410RC | 棒状K型熱電対（-100～300℃/クラス1） |
| M245MLG-260G-K440RC | K型熱電対ミニコネクタ 5本入り |
| M245MLG-260G-K55TC-1M | 極細K型熱電対（-40～+260℃/クラス2）5本入り |
| M245MLG-260G-K7115-5M | K型熱電対（-40～+200℃/クラス2）5本入り |
| M245MLG-260G-KSMH-2M | シールタイプシート状K型熱電対（～200℃、クラス2）5本入り |
| M245MLG-260G-T450RC | T型熱電対ミニコネクタ 5本入り |
| M245MLG-260G-T7115-5M | T型熱電対（-40～+200℃/クラス2）5本入り |
| M245MLG-260G-TSMH2M | シールタイプシート状T型熱電対（～200℃、クラス2）5本入り |
