湿度計

■特長
●センサモジュールには静電容量方式を採用、0～100 (%RH)とワイドな測定範囲を実現し、幅広い用途で使えます。

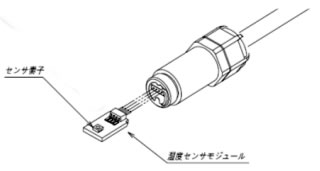

●モジュール交換が簡単
先端部の素子を取り換えるだけ、面倒な配線を取り外すことなく交換できます。
標準品のキャップ（フィルタ無し）を外し、オプションのフィルタキャップに交換可能です。
　

●公称精度は±4 (%RH)以下と小型でありながら高精度な相対湿度を測定できます。

●センサ素子部には信号処理回路を備え、電流又は電圧に変換したリニアな出力を得ることができます。

●センサはデジタル処理されていますので、フラットでヒステリリシスの少ない温度特性を実現しました。安定したアナログ出力は、使いやすさをもたらします。


■主な用途
●環境機器、計測機器用として
気象、空調、農業施設（キノコ／穀物）、農業機器

●工業機器、制御機器用として
ドゥコンディショナー、恒温恒湿槽 、空調機器、半導体製造空調装置

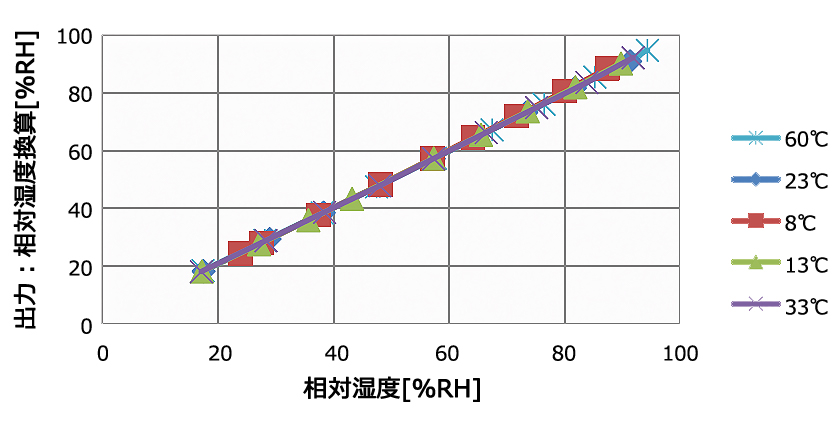

■相対湿度-出力特性



■仕様

品番		M2420SM-H4AJC	M2420SM-H4VJC
出力種類		電流出力 4mA～20mA	電圧出力 0～1V
測定範囲(％)		0～100 (％)RH
公称精度		±4％RH（ at. 25℃/20 ～80％RH） ±6％RH（ 0～60℃/20 ～80％RH）
動作条件	センサ部	-25～60℃ 0～100％RH（結露しないこと）
	制御部	0～50℃ 10～85％RH（結露しないこと）
保存条件※		-25～70℃ 5～90％RH（結露しないこと）
電源電圧		DC 11.6～25.2 V
出力負荷		負荷抵抗 ：600Ω以下	負荷抵抗500kΩ以上
推奨動作範囲		温度：5～60℃ 湿度：20～80％RH
キャップ		ジェラコン製キャップ

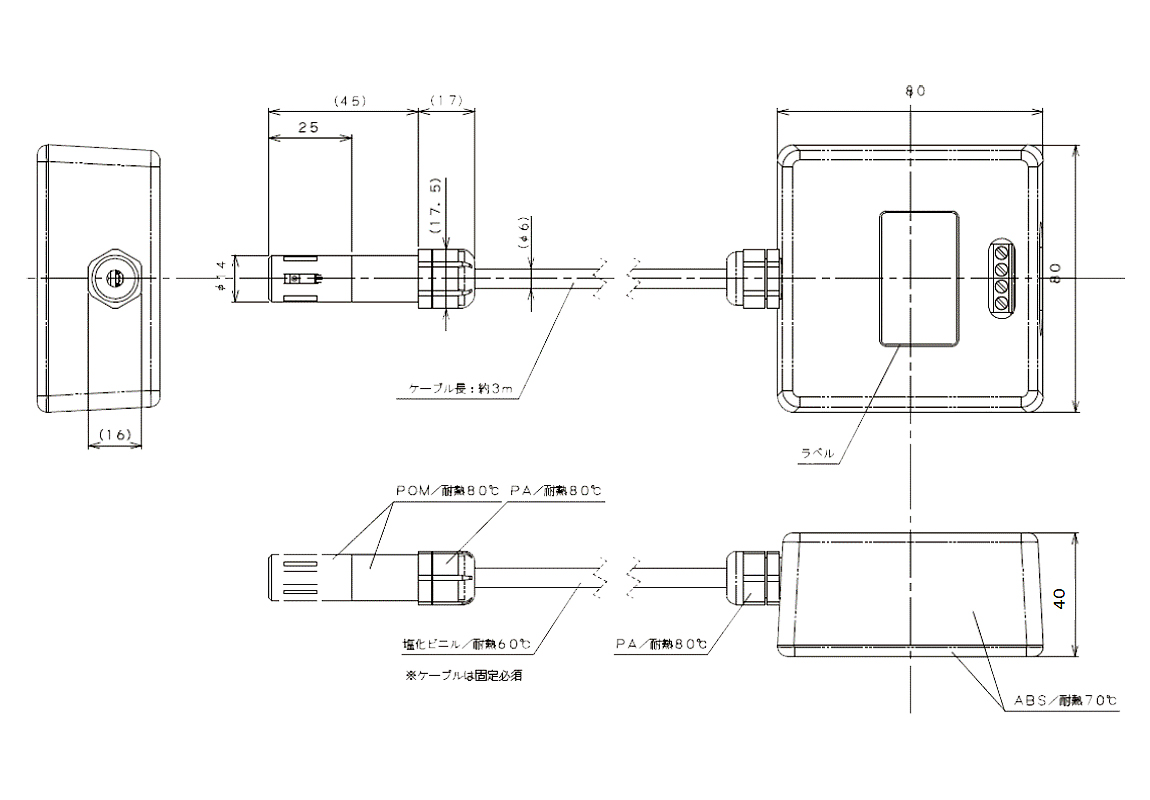

図面	外形
	センサー・モジュール

※センサ部・制御部共通。センサ部は、梱包状態（静電シールドバッグに入れた状態）



■オプション

M2420SM-H4T-SC	M2420SM-H4T-SF	M2420SM-H4T-MS

品番	品名	仕様

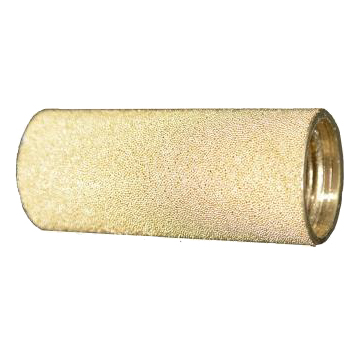

M2420SM-H4T-SC	フィルタキャップ	焼結金属フィルタ

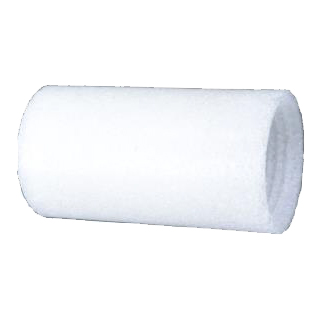

M2420SM-H4T-SF		焼結樹脂センサフィルタ

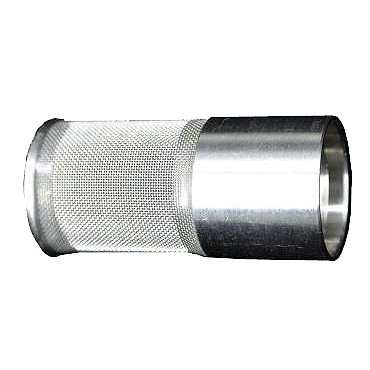

M2420SM-H4T-MS		ステンレスメッシュ
M2420SM-H4OP	交換用湿度センサモジュール	電流出力・電圧出力共通品
