テーブルリフト

■特長
●高剛性のフレーム本体内に油圧ユニットを内蔵し、コンパクトにまとめた一体構造です。
●高精度のギアポンプでわずらわしい騒音も大幅にダウンします。
●作業性に優れたフットスイッチ付です。

■用途
荷物の昇降や作業台として

■ワーク移載時の許容荷重について
均等荷重×（矢印①1/4or矢印②1/2）に設定してください。


■注意
最大使用頻度を超えるご使用は故障の原因となります。


■タイプ

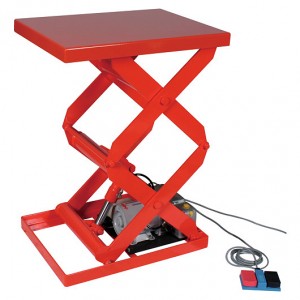

M227DLA15-0406WBT	M227DLA30-0406BT
M227DLA15-J0609WBT

■寸法図


■共通仕様

昇降方式	電動油圧式 （タービン油：ISO-VG32使用）
電源	三相200V
操作方法	フットスイッチ （コード長さ2m）
ユニット	内蔵式
電源コード長さ	4m
最大使用頻度	15回/時間
ジャバラ材質※	ポリエステル地にアクリル樹脂コーティング （防水仕様ではありません）
備考	上昇端リミットスイッチ付
製造国	日本

※ジャバラ付きのみ


■仕様

品 番	均等荷重 (kg)	テーブル寸法(mm)		上昇時間(秒)		モーター 出力 (kW)	質量 (kg)
		幅×長さ	高さ	50Hz	60Hz
ジャバラなし
M227DLA15-0406WBT	150	450×600	260～820	4	3	0.55	81
M227DLA15-0408WBT	150	450×800	260～1300	9	8	0.55	97
M227DLA15-0606WBT	150	600×600	260～820	4	3	0.55	84
M227DLA15-0608WBT	150	600×800	260～1300	9	8	0.55	100
M227DLA30-0406BT	300	450×600	155～435	4	3	0.55	66
M227DLA30-0408BT	300	450×800	155～675	9	8	0.55	75
M227DLA30-0606BT	300	600×600	155～435	4	3	0.55	69
M227DLA30-0608BT	300	600×800	155～675	9	8	0.55	78
M227DL50-0509BT	500	500×900	155～775	15	12	0.55	95
M227DL50-0510BT	500	500×1050	155～905	21	17	0.55	108
M227DL50-0609BT	500	600×900	155～775	15	12	0.55	98
M227DL50-0612BT	500	600×1200	155～1015	24	20	0.55	153
M227DL50-0610BT	500	650×1050	155～905	21	17	0.55	112
M227DL50-0809BT	500	800×900	155～775	15	12	0.55	112
M227DL50-0810WBT	500	800×1050	300～1600	23	19	0.55	263
M227DL50-0810BT	500	800×1050	155～905	21	17	0.55	138
M227DL50-0812BT	500	800×1200	155～1015	24	20	0.55	162
M227DL50-0909BT	500	900×900	155～775	15	12	0.55	115
M227DL50-0912BT	500	900×1200	155～1015	24	20	0.55	189
M227DL50-1010WBT	500	1050×1050	300～1600	23	19	0.55	270
M227DL50-1010BT	500	1050×1050	155～905	21	17	0.55	145
M227DL50-1212BT	500	1200×1200	155～1015	24	20	0.55	200
M227DL100-0509BT	1000	500×900	155～760	30	24	0.55	130
M227DL100-0510BT	1000	500×1050	155～905	42	34	0.55	143
M227DL100-0612BT	1000	600×1200	155～1015	47	39	0.55	164
M227DL100-0615BT	1000	600×1500	155～1205	35	30	1.13	203
M227DL100-0610BT	1000	650×1050	155～905	42	34	0.55	147
M227DL100-0810BT	1000	800×1050	155～905	42	34	0.55	165
M227DL100-0812BT	1000	800×1200	155～1015	47	39	0.55	172
M227DL100-0815BT	1000	800×1500	155～1205	35	30	1.13	214
M227DL100-0912BT	1000	900×1200	155～1015	47	39	0.55	187
M227DL100-1015BT	1000	1000×1500	155～1205	35	30	1.13	243
M227DL100-1010BT	1000	1050×1050	155～905	42	34	0.55	172
M227DL100-1212BT	1000	1200×1200	155～1015	47	39	0.55	197
M227DL100-1215BT	1000	1200×1500	155～1205	35	30	1.13	253
M227DL200-0612BT	2000	600×1200	250～950	27	22	1.13	277
M227DL200-0812BT	2000	800×1200	250～950	27	22	1.13	282
ジャバラなし
品番	均等荷重 (kg)	幅×長さ	高さ	50Hz	60Hz	モーター 出力 (kW)	質量 (kg)
		テーブル寸法(mm)		上昇時間(秒)

品 番	均等荷重 (kg)	テーブル寸法(mm)		上昇時間(秒)		モーター 出力 (kW)	質量 (kg)
		幅×長さ	高さ	50Hz	60Hz
ジャバラなし
M227DLA15-J0609WBT	150	600×950	260～1300	9	8	0.55	120
M227DLA30-J0609BT	300	600×950	155～675	9	8	0.55	97
M227DL50-J0610BT	500	650×1050	155～775	15	12	0.55	120
M227DL50-J0612BT	500	650×1200	155～905	21	17	0.55	135
M227DL50-J0713BT	500	750×1350	155～1015	24	20	0.55	184
M227DL100-J0612BT	1000	650×1200	155～905	42	34	0.55	170
M227DL100-J0713BT	1000	750×1350	155～1015	47	39	0.55	194
M227DL200-J0713BT	1900	750×1350	255～955	27	22	1.13	352
