商品詳細

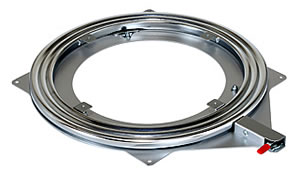

小型回転板座金付
商品番号:M20RB-450T
商品説明
●最初から固定用のブラケットを取付していますので機器への取付が簡単です。(M20RB-450T)
●360度どの位置でもロック(解除)できます。ウレタンゴムを押しつける方式なので静かに固定出来ます。(M20RB-450T-360STP)
①上側(回転側)
取付定座金4箇所 M4ナット(圧着)付
②下側(固定側)
取付定座金3箇所 φ7mm穴付
■M20RB-450STPのストッパー
ストッパーフリー回転時 | ストッパー回転ロック時 |
■タイプ
M20RB-450T | M20RB-450STP |
---|---|

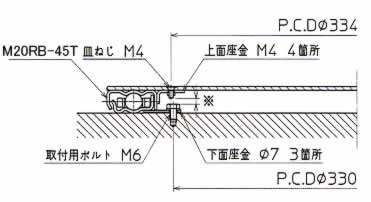

■M20RB-450T取付例
■使用例
組み立て用回転パレットに | 塗装に | 作業台として |
■仕様
品番 | M20RB-450T | M20RB-450T-360STP |
---|---|---|
品名 | 小型回転板 | 小型回転板360度回転ストッパー付 |
耐荷重 | 500kg | |
外径 | 450mm | |
内径 | 359mm | |
高さ | 21mm | 24mm |
自重 | 3.4kg | 6.0kg |
上面内側 | 4箇所 M4ナット面圧着 ブラケット | 4箇所 M4ナット下面圧着 ブラケット |
下面内側 | 3箇所 φ7キリ ブラケット | 4箇所 φ7キリ ブラケット |
■オプション
品番 | 品名 |
M20RB-450STP | 小型回転板用ストッパー |
---|
- 商品名
- 小型回転板360度回転ストッパー
- カタログ品番
- M20RB-450STP
- 価格
- 価格:廃番
