電動縦型計測スタンド
商品番号:M1MX2-500NI
商品説明
電動縦型計測スタンド
品番 M1MX2-500NI
価格は下記をご覧下さい
品番 M1MX2-500NI
価格は下記をご覧下さい
■特長
●より精密な測定
剛性が高く、たわみが少ないため、より精密な測定が可能です。
●簡単操作
シンプルなボタン・角度をつけた操作パネルで、サンプルや液晶を見ながら簡単に操作できます。
●初めてお使いになる方でも安心 モニターを見ながら簡単に操作できます
●ダイヤル一つで
・スピードの調整
・試験回数・停止時間の設定
・フォースゲージ位置の微調整(JOGモード)
●試験回数の設定
1-65,535 回まで設定可能→繰返し試験に最適
●停止時間の設定
任意の位置で設定した時間分、停止させることが可能→耐久試験に最適
●別売ケーブルを併用して…「オーバーロード防止補助・荷重コントロール」
M1TA-N/M1TS-Nシリーズとケーブルの併用で、過負荷によるセンサーの故障防止補助、荷重値でのスタンド上下動作のコントロール機能を有効にします。
※完全な故障防止を保証するものではありません。
■タイプ
※フォースゲージは別売りです
※各種アタッチメントは別売りです。
■各使用例
●M1MX2-500NIの使用例
●M1MX2-1000NI、M1MX2-2500NI
■寸法図
■仕様
*1 デジタルフォースゲージ(別売り)、専用接続ケーブル(別売り)を併用した時のみ有効になります。
*2オーバーロードの完全な防止を保証するものではございません。
■オプション
測定状況に合わせて様々な仕様変更が可能です
「速いスピードで測定したい」・「長いストロークが欲しい」・「広いワークスペースが欲しい」
というようなご要望にもお応えします。
●ロングストローク(ストロークの延長[200mm])
●測長器(変位の計測)
●速度変更(標準仕様からの変更)
●外部信号入力(外部入出力コネクタの搭載)
●FA 仕様(変位測定用リニアスケールの内蔵)
●保護パネル
スタンドの前面を覆うことで、サンプルの飛散や怪我の危険を減らします。
●操作部分離型
離れた場所から計測スタンドを操作する場合や計測スタンドを
設備に組み込み使用する際にご活用いただけます。
●より精密な測定
剛性が高く、たわみが少ないため、より精密な測定が可能です。
●簡単操作
シンプルなボタン・角度をつけた操作パネルで、サンプルや液晶を見ながら簡単に操作できます。
●初めてお使いになる方でも安心 モニターを見ながら簡単に操作できます
●ダイヤル一つで
・スピードの調整
・試験回数・停止時間の設定
・フォースゲージ位置の微調整(JOGモード)
●試験回数の設定
1-65,535 回まで設定可能→繰返し試験に最適
●停止時間の設定
任意の位置で設定した時間分、停止させることが可能→耐久試験に最適
●別売ケーブルを併用して…「オーバーロード防止補助・荷重コントロール」
M1TA-N/M1TS-Nシリーズとケーブルの併用で、過負荷によるセンサーの故障防止補助、荷重値でのスタンド上下動作のコントロール機能を有効にします。
※完全な故障防止を保証するものではありません。
■タイプ
M1MX2-500NI | M1MX2-1000NI、M1MX2-2500NI |
---|---|
省スペースに設置可能 A3 用紙程度の卓上スペースに置ける本体で、大きく場所を取りません。 |
幅広いワークスペース 200×100(㎜)のテーブルでサンプルの設置も容易 |
※各種アタッチメントは別売りです。
■各使用例
●M1MX2-500NIの使用例
ヒートシール溶着の180°剥離試験 | USB コネクタの挿抜力試験 | |
各種テープの90°剥離試験 | フィルムの突刺し強度試験 | 圧着端子かしめ強度試験 |
90°剥離試験治具M1P90-200Nを用いて、テープや接着剤の剥離試験が行えます。 | ペットボトルやフィルムなど、包装資材の突刺し強度を測定できます。 | 様々な大きさの圧着端子のかしめ強度を測定できます。 |
●M1MX2-1000NI、M1MX2-2500NI
レトルトパウチの耐圧強度試験 | ノズルの引張強度試験 | |
レトルトパウチの圧縮測定 | 金属板の破壊試験 | 太い電線の引張強度測定 |
プレス試験治具M1PR-500NIシリーズを用いてレトルトパウチの圧縮強度測定が行えます。 | 金属板の曲げ強さの測定に適しています。 | 太い電線の圧着端子の引張強度や、被覆の抜け・破れ強度の測定が行えます。 |

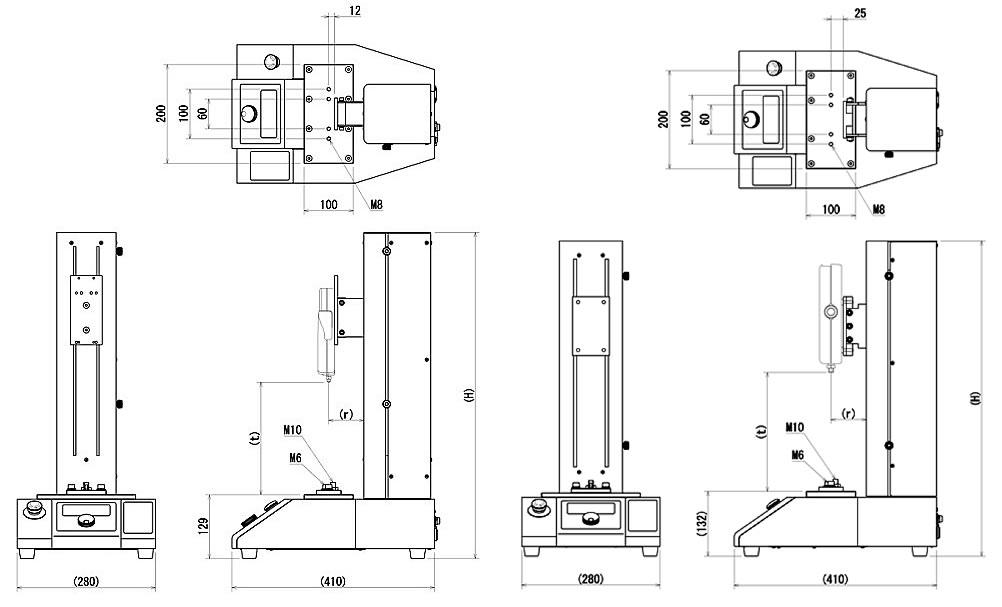

■寸法図
M1MX2-500NI | |
---|---|
M1MX2-1000NI | M1MX2-2500NI |
品番 | M1MX2-500NI | M1MX2-1000NI | M1MX2-2500NI | |
---|---|---|---|---|
H | 562 | 660 | 644 | |
r |
M1S2-N/M1TA-N/M1TS-N (2N~1000N)を取り付けた場合 |
71 | 71 | 72 |
M1ZT-A/M1ZT-S (2500N~5000N)を取り付けた場合 |
- | 74 | 71 | |
M1PU-2NI~500NI (500N以下)を取り付けた場合 |
69 | 69 | 70 | |
M1PU-1000NI (1000N以上)を取り付けた場合 |
- | 73 | 74 | |
t | M1S2-Nを取り付けた場合 | 245 | 310 | 320 |
M1TA-N/M1TS-N (2N~1000N)を取り付けた場合 |
235 | 300 | 315 | |
M1ZT-A/M1ZT-S (2500N~5000N)を取り付けた場合 |
- | 340 | 320 | |
M1PU-2NI~500NI (2N~10N)を取り付けた場合 |
260 | 325 | 290 | |
M1PU-20NI~500NI (20N~500N)を取り付けた場合 |
250 | 315 | 285 | |
M1PU-1000NI~5000NI (1000N~5000N)を取り付けた場合 |
- | 345 | 210 |
■仕様
品番 | M1MX2-500NI | M1MX2-1000NI | M1MX2-2500NI |
---|---|---|---|
許容荷重 | 500N | 1000N | 2500N |
たわみ量 | 0.5mm以下 | ||
移動速度 | 10~300mm/min | ||
機能 | マニュアルモード、JOGモード、サイクルモード 速度のデジタル設定、カウンター、タイマー |
||
制御機能 | 非常停止ボタン 荷重値による動作コントロール(*1) オーバーロード防止(*1)(*2) |
||
安全装置 | ストロークリミット、非常停止ボタン | ||
電源 | AC100V~240V、フリー入力 | ||
本体重量 | 約18kg | 約19kg | 約26㎏ |
付属品 | チャック取付板 | チャック取付板 高荷重フォースゲージ取付版 |
チャック取付板 小型フォースゲージ取付板 |
フォースゲージ取付板、電源コード、保護カバー、 予備ヒューズ、工具、取扱説明書 |
|||
取付け可能 フォースゲージ |
・PS-Nシリーズ ・M1S2-Nシリーズ ・M1TA-Nシリーズ、M1TS-Nシリーズ |
・SPSH-Nシリーズ ・M1S2-Nシリーズ ・M1TA-Nシリーズ、M1TS-Nシリーズ ・M1ZT-Aシリーズ、M1ZT-Sシリーズ |
|
オプション | ロングストローク、速度変更、FA仕様、I/Oコネクタ2追加、測長器 各種アタッチメント(圧縮用、引張用) |
||
価格 | ¥229,700 | ¥347,000 | ¥363,800 |
