■特長
引張試験用アタッチメントとは、引っ張る力を測定するための治具の事です。
引張試験用アタッチメントは、フォースゲージ単体と組み合わせることで、手で持って簡単に引張試験ができる測定器として使用できます。または、フォースゲージと計測スタンドを組み合わせることで、卓上の引張試験機として使用することも可能です。


■対応デジタルフォースゲージ

M1P-2NIMシリーズ	M1ZPS-DPU-2Nシリーズ
M1ZPH-1000Nシリーズ	M1S2-2Nシリーズ
M1TA-2Nシリーズ	M1ZT-A2500Nシリーズ
M1ST-0002NIシリーズ	M1SV-0002NIシリーズ

■対応アナログフォースゲージ

普及型プッシュプルゲージ　ＦＢシリーズ

プッシュプルゲージ　ＰＳシリーズ

精密型プッシュプルゲージ　SPSMシリーズ

特殊型メカニカルフォースゲージ　SUKT/SUKKシリーズ

■アタッチメントタイプ
●標準付属アタッチメントはこちらをクリックしてください。
●圧縮用アタッチメントはこちらをご覧ください。
●引張用アタッチメントは下記をクリックしてください。

■項目

ファインポイント/ スモールチャック	細い形状の試料 狭いスペースでの測定	ローラーチャック	ゴム、フィルムなど伸びのある試料 試験中変形し薄くなるテープ状試料
カムチャック	短冊状の薄い試料	フラットチャック	薄い物から厚いものまで多目的
クサビチャック	電線や光ファイバーなど変形して 抜けやすい物	パンタグラフチャック	衣服ボタンの引張強度試験
フィルムチャック	フィルム上の薄い試料	ワイヤークランプ治具	ワイヤー、ケーブルなど
端子クランプ治具	圧着端子のかしめ強度測定用	巻き付けチャック	糸・針金などの線材を巻きつけて 固定
ローレットカム式 アタッチメント	電線や、樹脂のような柔らかく、 伸びると薄くなるサンプル用	回転式圧着端子引掛け アタッチメント	サイズの異なる様々な電線
片側ウレタン仕様 傾斜チャック	再封チャック袋などの 開封力測定用	ダンボール封函 強度フック	接着されているダンボールの 開封強度測定

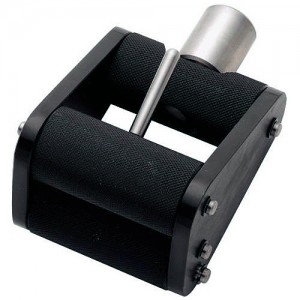

■カムチャック
短冊状の薄い試料の引張測定に最適です。カム機構により、引張荷重が加わることで自動的に締付力が働きます。（焼入れした試料には不向きです。）

M1GR-30I	M1GR-2000I

品番	M1GR-30I	M1GR-2000I
特徴	標準型	高荷重型
最大負荷荷重	500 N	２000 N
取付け部ねじ仕様（S）	M6 P1	M10 P1
重量	180ｇ	870ｇ
寸法（W×H×D）	36×64×22mm	62×98.5×50mm
開き幅（A）	2mm	4mm
寸法図
