商品詳細
参考画像
センサ付替可能フォースゲージ用ロードセル
商品番号：M1E-DPU-2N
-
販売価格：42,350円（税込）
-
数量：
商品説明
■特長
●角設備、外部機器への組み込みが容易

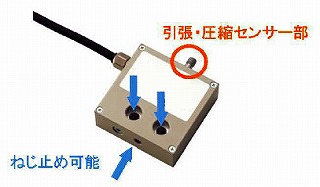

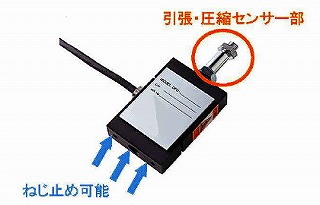

●圧縮引張両用、ねじ止め可能、直方体形状

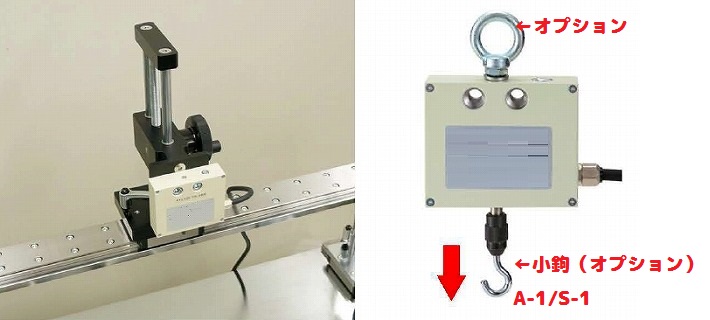

●使用イメージ
機器に組込んだ状態設備に吊るす、サンプルを引っ掛ける

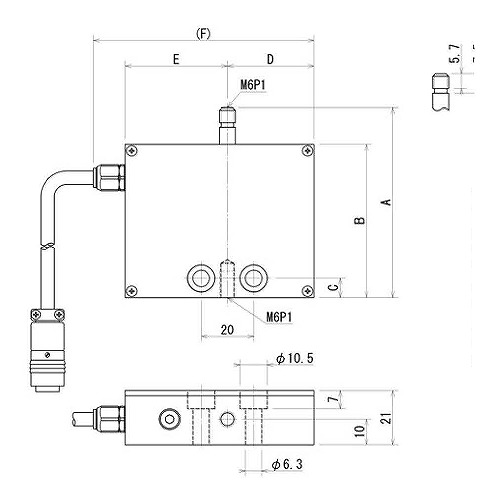

■寸法表 M1E-DPU-2N～500N
| 品番 | A | B | C | D | E |
|---|---|---|---|---|---|
| M1E-DPU-2N | 71 | 57 | 12 | 26 | 32 |
| M1E-DPU-5N | 71 | 57 | 12 | 26 | 32 |
| M1E-DPU-10N | 71 | 57 | 12 | 26 | 32 |
| M1E-DPU-20N | 73 | 59 | 7.5 | 33 | 39 |
| M1E-DPU-50N | 73 | 59 | 7.5 | 33 | 39 |
| M1E-DPU-100N | 73 | 59 | 7.5 | 33 | 39 |
| M1E-DPU-200N | 73 | 59 | 7.5 | 33 | 39 |
| M1E-DPU-500N | 73 | 59 | 7.5 | 33 | 39 |
※M1E-DPUシリーズはコネクタ寸法が異なります。

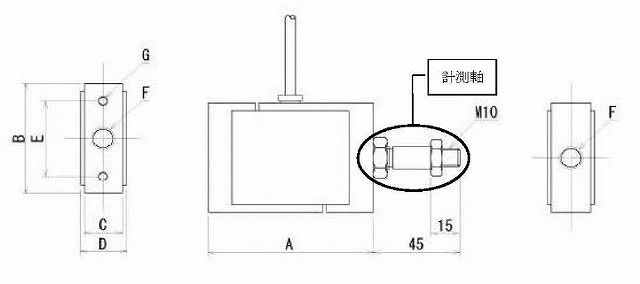

■寸法表 M1E-DPU-1000N～20kN
| 品番 | A | B | C | D | E | F | G | 備考 |
|---|---|---|---|---|---|---|---|---|
| M1E-DPU-1000N | 85 | 58 | 20 | 26 | 40 | M12P1.75深15 | M5 深 8 | 計測軸付 |
| M1E-DPU-2000N | 85 | 58 | 20 | 26 | 40 | M12P1.75深15 | M5 深 8 | 計測軸付 |
| M1E-DPU-5000N | 85 | 58 | 20 | 26 | 40 | M12P1.75深15 | M5 深 8 | 計測軸付 |
| M1E-DPU-10KN | 105 | 78 | 32 | 38 | 60 | M18 P1.5深22 | M6 深 10 | 計測軸なし |
| M1E-DPU-20KN | 110 | 88 | 36 | 42 | 60 | M18 P1.5深22 | M6 深 10 | 計測軸なし |
※M1E-DPUシリーズはコネクタ寸法が異なります。
■仕様
| 型式 | M1E-DPU-2N～500N | M1E-DPU-1OOON～20kN |
|---|---|---|
| 特徴 | 一般荷重用 | 高荷重用 |
| 精度 | ±0.2％ F.S.以内 | 土0.2％ F.S.以内 |
| 温度補償範囲 （温度許容範囲） | 0～50℃ (-1O℃～+60℃) | -10～70℃ (-20℃～+80℃) |
| 重量 | 約325g | 約800g M1E-DPU-10KN:約1.7kg M1E-DPU-20KN:約2.3kg |
| ケーブル | 2m(コネクタ付) | 3m(コネクタ付) |
| 品番 | 最大荷重 | 許容過負荷 | 計測軸径 | M1E-ZTIと接続した場合 | 価格 | |||
|---|---|---|---|---|---|---|---|---|
| レンジ | 精度※2 | 表示 | 最小分解能 | |||||
| M1E-DPU-2N | 2N | 150% | M6 | 2N | ±0.4％ F.S.以内 | 2.000N （2000mN） | 0.001N （1mN） | ￥38,500 |
| M1E-DPU-5N | 5N | 5N | 5.000N （5000mN） | ￥38,500 | ||||
| M1E-DPU-10N | 10N | 10N | 10.00N | 0.01N | ￥38,500 | |||
| M1E-DPU-20N | 20N | 200% | 20N | 20.00N | ￥38,500 | |||
| M1E-DPU-50N | 50N | 50N | 50.00N | ￥38,500 | ||||
| M1E-DPU-100N | 100N | 100N | 100.0N | 0.1N | ￥38,500 | |||
| M1E-DPU-200N | 200N | 200N | 200.0N | ￥38,500 | ||||
| M1E-DPU-500N | 500N | 500N | 500.0N | ￥38,500 | ||||
| M1E-DPU-1000N | 1000N | 240% | M10 | 1000N | 1000N （1.000kN） | 1N （0.001kN） | ￥89,500 | |
| M1E-DPU-2000N | 2000N | 120% | 2000N | 2000N （2.000kN） | ￥89,500 | |||
| M1E-DPU-5000N | 5000N | 5000N | 5000N （5.000kN） | ￥89,500 | ||||
| M1E-DPU-10KN | 10kN | 120% | なし※1 | 10kN | 10.00kN | 0.01kN | ￥127,000 | |
| M1E-DPU-20KN | 20kN | 20kN | 20.00kN | ￥127,000 | ||||
※1：M1E-DPU-10KN、M1E-DPU-20KNには計測軸はなく、M18P1.5深さ22のめねじが切ってあります。オプションで計測軸を付けることも可能です。
※2：表示器とロードセルを組み合わせた際の精度です。
