商品詳細

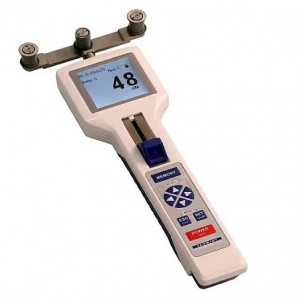

テンションメーター幅広ローラー(1~20daN)
商品番号:M1DTM-SB20KI
商品説明
汎用/高精度/統計値表示/高速内部サンプリング/線径補正機能(*)/多機能/中低荷重
最大荷重60daN まで対応の標準型デジタルテンションメーターです。
繊維やワイヤーなどのサンプルをレバーで挟んで、その送り出しや巻き取りの張力を簡単に測定できます。
異なる線径の校正データ保存・選択が可能で複数のサンプルを正確に測定可能です。
サンプルにより多様なタイプをお選びいただけます。
一部の型式には該当しない機能もございます。
■特長
●繊維やワイヤーなどの張力測定に最適です。
異なる線径の校正データ保存・選択が可能で複数のサンプルを正確に測定可能です。
●2000m/minの送り出し・巻き取りの速度(オプションローラー使用により変更が可能)に対応し、サンプルをレバーで挟んで簡単に測定できます。
●標準タイプDTS/DTSB/L/F/EシリーズとUSBでPCへの接続が可能な高機能タイプDTX/DTXB/L/F/Eシリーズから選択できます。
●マルチ表示で必要なデータが視覚的に確認できます。
また、測定方向にあわせて 90 度ごとに自動回転することができるため、測定の向きにより表示方向を変更する手間を省けます。
●コンパレーター設定に応じた表示で OK・NG を簡単に確認できます。
■多様な測定が可能
●高荷重 60daN (600N)まで測定可能
●異なる線径のサンプルも対応サンプル校正を複数保存可能で線径の異なるサンプルも一台で測定できます。(一部レンジ)
●送り出し、巻き取り中の測定が可能 ラインスピード 2000m/min まで測定できます。
(オプションローラー使用により変更可能)
使用イメージ
■高い作業性を実現
マルチ表示で必要なデータが視覚的に確認できます。
(①測定値②コンパレータポイント付きバーグラフ③時間-テンション値グラフ)
■測定方向にあわせて90度ごとに自動回転。測定の向きにより表示方向を変更する手間を省けます。
●特殊な技術でノブのスライドに要する力を軽減。サンプルがラクにつかめます。
●コンパレーター設定に応じた表示で OK・NG を簡単確認
●特殊センサーで測定姿勢に関わらず自動でゼロリセット
■正確な測定
●高速内部サンプリングで正確に測定
●一部設定内容をパスワードでロックすることが可能
●測定サンプルの直径に合わせてつまみで線径設定現場で簡易補正ができ、より正確な測定が可能です。(一部モデル)
<PC での分析・管理>
USBでのPC 接続が可能で、付属ソフトウェアを使用してデータ分析ができます。
(ソフトウェアは英語版です。)
- 最大毎秒 1000 データの送信が可能
- リアルタイム測定値表示・グラフ描画
- グラフの拡大・縮小表示
- 表示中グラフにおける統計値表示
- 表示中のグラフを CSV 形式で保存
- 設定時間での長時間自動データ保存(CSV)が可能
<内部メモリに保存>
多様な内部メモリ機能で最大60,000 件のデータ保存ができ、本体ディスプレイでの確認やソフトウェアに取り込んでの分析が可能です。
<メーカー校正2種類付きで手間なく測定>
標準の校正サンプルPA(ポリアミドモノフィラメント)に加え、銅線でのメーカー校正メモリも入っており、ワイヤー類の測定をする場合にも、よりサンプルに近い校正メモリを選択でき便利です。
■寸法図
■共通仕様
※1:cN、daN、N、mm 以外の単位については計量法により取引や証明には使用できません。
参照値として表示が可能です。
■仕様
*校正基準はレンジとローラー幅により、リボンまたはフィルムのみです。
尚、線径補正機能はありません。
*1 測定部幅は型式によって外側ローラー間の幅やフィラメントガイドの幅を指します。
(詳細 [寸法図]参照)
*校正基準はレンジとローラー幅により、リボンまたはフィルムのみです。
尚、線径補正機能はありません。
*1 測定部幅は型式によって外側ローラー間の幅やフィラメントガイドの幅を指します。
(詳細 [寸法図]参照)
■ローラー幅オプション
[オプション]
据え付け用穴追加工(背面 M5x2)
最大荷重60daN まで対応の標準型デジタルテンションメーターです。
繊維やワイヤーなどのサンプルをレバーで挟んで、その送り出しや巻き取りの張力を簡単に測定できます。
異なる線径の校正データ保存・選択が可能で複数のサンプルを正確に測定可能です。
サンプルにより多様なタイプをお選びいただけます。
一部の型式には該当しない機能もございます。
■特長
●繊維やワイヤーなどの張力測定に最適です。
異なる線径の校正データ保存・選択が可能で複数のサンプルを正確に測定可能です。
●2000m/minの送り出し・巻き取りの速度(オプションローラー使用により変更が可能)に対応し、サンプルをレバーで挟んで簡単に測定できます。
●標準タイプDTS/DTSB/L/F/EシリーズとUSBでPCへの接続が可能な高機能タイプDTX/DTXB/L/F/Eシリーズから選択できます。
●マルチ表示で必要なデータが視覚的に確認できます。
また、測定方向にあわせて 90 度ごとに自動回転することができるため、測定の向きにより表示方向を変更する手間を省けます。
●コンパレーター設定に応じた表示で OK・NG を簡単に確認できます。
■多様な測定が可能
●高荷重 60daN (600N)まで測定可能
●異なる線径のサンプルも対応サンプル校正を複数保存可能で線径の異なるサンプルも一台で測定できます。(一部レンジ)
●送り出し、巻き取り中の測定が可能 ラインスピード 2000m/min まで測定できます。
(オプションローラー使用により変更可能)
使用イメージ
■高い作業性を実現
マルチ表示で必要なデータが視覚的に確認できます。
(①測定値②コンパレータポイント付きバーグラフ③時間-テンション値グラフ)
■測定方向にあわせて90度ごとに自動回転。測定の向きにより表示方向を変更する手間を省けます。
●特殊な技術でノブのスライドに要する力を軽減。サンプルがラクにつかめます。
●コンパレーター設定に応じた表示で OK・NG を簡単確認
●特殊センサーで測定姿勢に関わらず自動でゼロリセット
■正確な測定
●高速内部サンプリングで正確に測定
●一部設定内容をパスワードでロックすることが可能
●測定サンプルの直径に合わせてつまみで線径設定現場で簡易補正ができ、より正確な測定が可能です。(一部モデル)
<PC での分析・管理>
USBでのPC 接続が可能で、付属ソフトウェアを使用してデータ分析ができます。
(ソフトウェアは英語版です。)
- 最大毎秒 1000 データの送信が可能
- リアルタイム測定値表示・グラフ描画
- グラフの拡大・縮小表示
- 表示中グラフにおける統計値表示
- 表示中のグラフを CSV 形式で保存
- 設定時間での長時間自動データ保存(CSV)が可能
<内部メモリに保存>
多様な内部メモリ機能で最大60,000 件のデータ保存ができ、本体ディスプレイでの確認やソフトウェアに取り込んでの分析が可能です。
S | 各測定の統計値をメモリ |
H | X-Yグラフと統計値をメモリ |
C | 設定時間内の連続データログ(2Hz) |
F | モードCの高速モード(1000Hz) |
<メーカー校正2種類付きで手間なく測定>
標準の校正サンプルPA(ポリアミドモノフィラメント)に加え、銅線でのメーカー校正メモリも入っており、ワイヤー類の測定をする場合にも、よりサンプルに近い校正メモリを選択でき便利です。
■寸法図
■共通仕様
品番 | M1DTM-SB | M1DTM-XB |
タイプ | 標準タイプ | 高機能タイプ |
精度 | ± 0.5%F.S.±1digit (1%~100% F.S.) ±3%F.S. ±1digit (上記以外の測定範囲、校正素材以外のサンプル測定時) |
|
保存可能校正 サンプルデータ数 |
5件 | 11件 |
表示単位※1 | cN,daN,g,kg,N(直径mm) | |
測定原理 | ひずみゲージ | |
ローラー偏差 | 最大0.2mm | |
信号処理 | デジタル16bit、A/Dコンバーター | |
サンプリング周期 | 最大1kHz | |
表示 | 4デジットLCD、文字高11mm、バックライト付き | |
表示更新速度 | 約2回/秒 | |
メモリ機能 | 最大、最小、ピーク、平均、最終計測値 | |
ダンピング | 調整可能 | |
微調整範囲 | ±10段階(1%F.S.ごと増減) | |
直径補正 | 最大2.5mm(一部対応モデル) | |
使用温度 | 10℃~45℃ | |
使用湿度 | 85%RH以下 | |
温度影響 | ゲイン:±0.01%F.S./℃ ゼロ:±0.3%F.S./℃ | |
電源 | LiPoバッテリー約40時間連続使用可能 (充電約3.5時間) |
|
オートパワーオフ | 不使用で3分経過時 | |
ケース材質 | アルミダイキャスト | |
寸法 | 外観図参照 | |
付属品 | キャリングケース、ACアダプター、 取扱説明書、検査合格証 (欧州規格「EN10204」準拠) |
キャリングケース、ACアダプター、USBケーブル、 データ管理ソフトウェア Tension Inspect 3、 取扱説明書、 検査合格証 (欧州規格「EN10204」準拠) |
出力 | - | USB |
参照値として表示が可能です。
■仕様
品番 | タイプ | 測定範囲 (cN) |
測定部幅※1 (mm) |
ローラー幅(mm) |
M1DTM-SB500I | 標準タイプ | 0.5-500 | 55 | 7,10,15,20 |
M1DTM-SB1000I | 50-1000 | 55 | 7,10,15,20,30,41 | |
M1DTM-SB2000I | 100-2000 | 55 | 7,10,15,20,30,41 | |
M1DTM-SB2500I | 150-2500 | 117 | 7,10,15,20,30,41 | |
M1DTM-SB4000I | 200-4000 | 55 | 7,10,15,20,30,41 | |
M1DTM-SB5000I | 250-5000 | 117 | 7,10,15,20,30,41 | |
M1DTM-SB10KI | 0.5-10daN | 117 | 7,10,10,15,20,30 | |
M1DTM-SB20KI | 1-20daN | 167 | 7,10,10,15,20,30 | |
M1DTM-SB30KI | 1.5-30daN | 217 | 7,10,15 | |
M1DTM-SB50KI | 2.5-50daN | 217 | 7,10 |
尚、線径補正機能はありません。
*1 測定部幅は型式によって外側ローラー間の幅やフィラメントガイドの幅を指します。
(詳細 [寸法図]参照)
品番 | タイプ | 測定範囲 (cN) |
測定部幅※1 (mm) |
ローラー幅(mm) |
M1DTM-XB500I | 高機能タイプ | 0.5-500 | 55 | 7,10,15,20 |
M1DTM-XB1000I | 50-1000 | 55 | 7,10,15,20,30,41 | |
M1DTM-XB2000I | 100-2000 | 55 | 7,10,15,20,30,41 | |
M1DTM-XB2500I | 150-2500 | 117 | 7,10,15,20,30,41 | |
M1DTM-XB4000I | 200-4000 | 55 | 7,10,15,20,30,41 | |
M1DTM-XB5000I | 250-5000 | 117 | 7,10,15,20,30,41 | |
M1DTM-XB10KI | 0.5-10daN | 117 | 7,10,10,15,20,30 | |
M1DTM-XB20KI | 1-20daN | 167 | 7,10,10,15,20,30 | |
M1DTM-XB30KI | 1.5-30daN | 217 | 7,10,15 | |
M1DTM-XB50KI | 2.5-50daN | 217 | 7,10 |
尚、線径補正機能はありません。
*1 測定部幅は型式によって外側ローラー間の幅やフィラメントガイドの幅を指します。
(詳細 [寸法図]参照)
■ローラー幅オプション
オプションコード | ローラー材質 | ラインスピード(m/min) | ローラー幅(mm) | 対応レンジ |
-7 | ハードコートアルミ | 1000 | 7 | 全レンジ |
-10 | 10 | |||
-15 | 15 | 500~30K | ||
-20 | 20 | 500~20K | ||
-30 | 30 | 1000~20K | ||
-41 | 41 | 1000~5000 | ||
-CF | カーボンファイバー用 | 詳細はお問い合わせください。 | ||
-KE | セラミックス | |||
-AH | 抗接着性 |
[オプション]
据え付け用穴追加工(背面 M5x2)
