商品詳細
参考画像

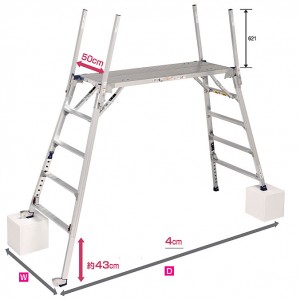

タラップ（高さ964～1300mm）
商品番号：M196XA-SW13P
商品説明
■現場のニーズに対応した500mm幅タイプ
■回転収納式手掛り棒を4本標準装備
（M196XA-13BTP、M196XA-15BTP、M196XA-18BTPのみ）
■脚を開いた際に自動でロックがかかります
●天板踏面
プレス式ノンスリップ加工で滑りにくくなっています。
●脚アジャスト
脚の長さは伸縮レバーで、50mmピッチで調整できます。
■回転ロックピン
■オプション
キャスター（オプション）：M196XA-HC65P
※M196XA-18BTPのみ標準装備（2個）
■M196XA-18BTP（収納状態）
折りたたみ式ですので運搬時や収納時にスペースをとりません。
■寸法図
■回転収納式 手掛り棒4本標準装備
（M196XA-13BTP、M196XA-15BTP、M196XA-18BTPのみ）
■仕様
※M196XA-13BTP、M196XA-15BTP：手掛り棒4本標準装備
※M196XA-18BTP：手掛り棒4本、キャスター2個標準装備
■オプション
取付け易さと安全性、メンテナンス性を追求したオプションパーツをラインナップ
●M196XA-TEL2WGP（つま先板付き手すりわく（L508×H900mm））
●M196XA-15BP取り付け例
■アウトリガー（支柱取り付けタイプ）（天板取り付けタイプ）
■回転収納式手掛かり棒
足場台を昇降しやすくサポートします
※M196XA-13BTP、M196XA-15BTP、M196XA-18BTPのみ4本標準装備、M196XA-1076BP、M196XA-10BP、M196XA-13BP、M196XA-15BPは4本取付け可能
■踏み外し防止キャップ
■エリアガード
天板を囲うことで、作業可能エリアを認識できるエリアガード
■エリアガード使用例
※回転収納式手掛り棒M196XA-TE1315BPを4本取付けている場合のみ使用できます
※M196XA-1076BP、M196XA-10BPには取付けできません。
■補助足場
■φ65mmキャスター（2個セット）
■足場台用安全標識
■連結足場
■連結例
■回転収納式手掛り棒を4本標準装備
（M196XA-13BTP、M196XA-15BTP、M196XA-18BTPのみ）
■脚を開いた際に自動でロックがかかります
●天板踏面
プレス式ノンスリップ加工で滑りにくくなっています。
●脚アジャスト
脚の長さは伸縮レバーで、50mmピッチで調整できます。
■回転ロックピン
■オプション
キャスター（オプション）：M196XA-HC65P
※M196XA-18BTPのみ標準装備（2個）
■M196XA-18BTP（収納状態）
折りたたみ式ですので運搬時や収納時にスペースをとりません。
■寸法図
■回転収納式 手掛り棒4本標準装備
（M196XA-13BTP、M196XA-15BTP、M196XA-18BTPのみ）
■仕様
| 品番 | 天板の高さ (m) |
天板寸法(mm) | 設置下端寸法(mm) | 保管収納寸法(mm) | 質量 (kg) |
||||
| 昇降面 | 長さ | 昇降面 | 長さ | 長さ | 奥行 | 高さ | |||
| M196XA-1076BP | 0.73～1.07 | 500 | 765 | 683～768 | 1290～1469 | 895 | 685 | 205 | 12.3 |
| M196XA-10BP | 0.73～1.07 | 500 | 1563 | 683～768 | 2088～2267 | 1685 | 685 | 150 | 17.1 |
| M196XA-13BP | 0.96～1.30 | 500 | 1563 | 741～826 | 2212～2391 | 1695 | 745 | 205 | 18.6 |
| M196XA-13BTP | 0.96～1.30 | 500 | 1563 | 741～826 | 2212～2391 | 1695 | 790 | 205 | 21.6 |
| M196XA-15BP | 1.05～1.48 | 500 | 1563 | 764～874 | 2258～2489 | 1695 | 765 | 205 | 19.6 |
| M196XA-15BTP | 1.05～1.48 | 500 | 1563 | 764～874 | 2258～2489 | 1695 | 790 | 205 | 22.6 |
| M196XA-18BTP | 1.37～1.80 | 500 | 1563 | 844～954 | 2490～2721 | 1695 | 850 | 205 | 25.0 |
※M196XA-18BTP：手掛り棒4本、キャスター2個標準装備
■オプション
取付け易さと安全性、メンテナンス性を追求したオプションパーツをラインナップ
●M196XA-TEL2WGP（つま先板付き手すりわく（L508×H900mm））
●M196XA-15BP取り付け例
| 品番 | 品名 | 手すり長さ (mm) |
手すり設置高さ (mm) |
手すりパイプ径 | 質量 (kg) |
| M196XA-TES1WJP | つま先板付き 手すりわく |
508 | 900 | φ32 | 2.0 |
| M196XA-TEL2WGP | 1488 | 900 | 4.1 |
| 品番 | 品名 | 最大使用質量 | 踊り場の高さ | 正面幅(mm) | 質量 (kg) |
|
| 踊り場 | 設置部 | |||||
| M196XA-SW10P | タラップ | 150kg | 733～1068 | 500 | 682～768 | 6.7 |
| M196XA-SW13P | 964～1300 | 500 | 741～826 | 7.2 | ||
| M196XA-SW15P | 1051～1482 | 500 | 763～873 | 7.7 | ||
| M196XA-SW18P | 1369～1800 | 500 | 844～954 | 8.7 | ||
■アウトリガー（支柱取り付けタイプ）（天板取り付けタイプ）
|
M196XA-SXAUS2P （支柱取り付けタイプ） |
M196XA-XAAUC1P （天板取り付けタイプ） |
 |
 |
| 品番 | 品名 | 内容セット |
| M196XA-SXAUS2P | アウトリガー支柱取付タイプ | 2本セット |
| M196XA-XAAUC1P | アウトリガー天板取付タイプ | 1本セット |
■回転収納式手掛かり棒
足場台を昇降しやすくサポートします
| 品番 | 手掛かり棒高さ(mm) | 内容 |
| M196XA-TE10XBP | 393 | 2本/セット |
| M196XA-TE1315BP | 621 | 2本/セット |
■踏み外し防止キャップ
| 品番 | 品名 | 内容 |
| M196XA-PE1BP | 踏み外し防止キャップ（22個） | 22個 |
■エリアガード
天板を囲うことで、作業可能エリアを認識できるエリアガード
■エリアガード使用例
| 品番 | 品名 | バーの高さ(mm) | 質量 |
| M196XA-AGSP | 天板エリアガード（2本セット） | 667 | 3.6kg |
※M196XA-1076BP、M196XA-10BPには取付けできません。
■補助足場
| 品番 | 品名 | 作業床寸法 (mm) |
足場板 の厚み(mm) |
質量 |
| M196XA-HA13P | 補助足場（天板高さ0.96～1.30m用） | 359×500 | 50 | 4.5 |
| M196XA-HA1518P | 補助足場 （天板高さ1.05～1.48m/1.37～1.80m用） |
359×500 | 50 | 5.0 |
■φ65mmキャスター（2個セット）
| 品番 | 品名 | 内容 |
| M196XA-HC65P | φ65mmキャスター（2個セット） | φ65 2個/セット |
■足場台用安全標識
| 品番 | 品名 | サイズ(mm) | 材質 |
| M196XA-HY2230P | 足場台用安全標識（225×300mm） | 225×300 | 軟質ビニール |
■連結足場
| M196XA-STA18AP | M196XA-STB18P |
 |
 |
■連結例
| 品番 | 品名 | 最大使用質量 | 全長 (mm) |
有効幅 (mm) |
足場板の厚み (mm) |
質量 (kg) |
| M196XA-STA18AP | 縦連結用足場板 | 150kg | 1628 | 500 | 47 | 8.8 |
| M196XA-STB18P | 横連結用足場板 | 1545 | 500 | 47 | 7.5 |
