高所作業用品

超軽量、安定感抜群のアルミ製



●メーカー独自のパネルジョイント構造で、大幅に揺れを軽減
●脚アジャスト30cm(6mmピッチ)四脚とも伸縮でき段差に対応
伸縮操作レバーにダブルロック機構を採用!安全性重視の設計です
●組立・解体がワンタッチで行えるオートロックフックジョイント採用
解体後はライトバンにも余裕で収納
※組立には工具不要です


■壁当て
端具に壁との接地面をしっかりと捉えることができるドームジョイントを採用より安定性がアップします



■開閉式作業床 作業床は広く使える開閉式です ※開閉部約527×422mm
※一部部品を外して撮影しています


■開閉式建わく 左右どちらからでも足場の通り抜けが可能です



■車載収納状態(3段セット)



■ドームジョイント
※本体は4段以上での使用はできません



■アウトリガー
自由自在に動くドームジョイントにリニューアル



■段差がある場所に設置する場合
平地以外の場所にも設置できますあらゆる作業に合わせてお使いください。



■ATL構造
●オートロックフックジョイント
フックを掛ければ自動的にロックがかかります。



●パネルジョイント構造
ジョイント先端がクサビ形になっており、連結部のすきまがなく、本体の揺れが大幅に少なくなりました。
また、連結もスムーズに行えます。



■タイプ

M196TL-B2SP	M196TL-B3WP

■寸法図
●作業床寸法
※（　）内の数字はワイド用の寸法です。
　


■わく寸法



■仕様

品番	M196TL-B2SP	M196TL-B3SP	M196TL-B5SP
タイプ	スタンダード
セット内容	2段セット	3段セット	中階 スタンダード用
全高(m)	4.33～4.63	5.85～6.15
作業床の高さ(m)	3.18～3.48	4.70～5.00
作業床の寸法(mm)	950×485	950×485
わく寸法(m) （支柱中心）	1.00×0.55
質量(kg)	51.0	64.0	13.2

※キャスターセットM196TL-BJSPを取り付けた場合、高さは上記高さより127mm高くなります

品番	M196TL-B1WP	M196TL-B2WP	M196TL-B3WP	M196TL-BS2WP
タイプ	ワイド
セット内容	1段セット	2段セット	3段セット	中階 ワイド用
全高(m)	2.81～3.11	4.33～4.63	5.85～6.15
作業床の高さ(m)	1.66～1.96	3.18～3.48	4.70～5.00
作業床の寸法(mm)	1250×485	1250×485	1250×485
わく寸法(m) （支柱中心）	1.30×0.65
質量(kg)	41.0	58.0	75.0	15.9

※キャスターセットM196TL-BJSPを取り付けた場合、高さは上記高さより127mm高くなります


■ATL収納状態
収納時に、バラつく連けい材をすっきりまとめることができる固定ベルト付き


■オプション

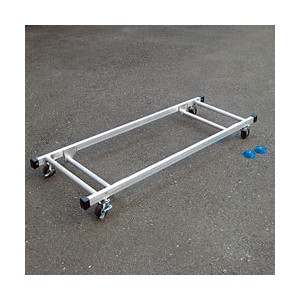

M196TL-BJSP	M196TL-BSRDAP （スタンダード用）固定ベルト付
M196TL-BWRDAP　（ワイド用）固定ベルト付
