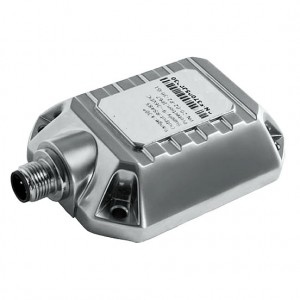

小型高精度傾斜１軸センサー(±90度)デジタル出力(RS485)
商品番号：M193HPT-20-1-90-RS485
商品説明
傾斜計は、MEMSタイプの高精度傾斜計。サイズが小型で使い易く設置も容易。
分解能は0.01°、角度範囲は±5°～±180°まで選択可能で、出力タイプもアナログ電圧、デジタル（RS485）4-20、CAN通信のいずれかの選択が可能。建機や構造物のモニターに最適。RoHS指令準拠
■寸法図
■仕様
●ご注意
各製品は高度に保証された品質を有していますが、予測される故障率は0%ではあり得ませんので、直接人体生命 財産及び環境を脅かす恐れがある場合の安全管理の為には、本製品のみでお使いにならないで、他の方策を共に用いて多重の安全対策(AND論理、2out of3多数決論理等を講じて頂きますようにお願いいたします。
製品の仕様及び外観は、予告なく変更することがあります。
■ピンアサイン
分解能は0.01°、角度範囲は±5°～±180°まで選択可能で、出力タイプもアナログ電圧、デジタル（RS485）4-20、CAN通信のいずれかの選択が可能。建機や構造物のモニターに最適。RoHS指令準拠
■寸法図
■仕様
| 品番 | M193HPT-20-1-5-4.5V |
| 測定範囲 | ±5°／±10°／±15°／±30°／±45°／±60°／±90°／±180° |
| 軸数 | 1軸、2軸 |
| 分解能 | ±0.01 |
| 直線性 | ＜0.1° |
| 繰返し性 | ±0.02° |
| 出力 | アナログ電圧0.5V～4.5V、電流4-20mA（＜380Ω）、RS485、CAN2.0、CANopen |
| 時定数 | 0.3s |
| リフレッシュレート | 50Hz |
| ドリフト（水平） | ±0.02° |
| 使用温度 | 約-40℃～+85℃ |
| 保管温度 | 約-40℃～+85℃ |
| 防護等級 | IP67 |
| 電源電圧 | +9～+36V |
| 出力ケーブル | シールド付き5芯（コネクタ）1000mm |
| 質量 | 約200g |
| 寸法 | (W) 60×(D) 81×(H) 22.5 |
●ご注意
各製品は高度に保証された品質を有していますが、予測される故障率は0%ではあり得ませんので、直接人体生命 財産及び環境を脅かす恐れがある場合の安全管理の為には、本製品のみでお使いにならないで、他の方策を共に用いて多重の安全対策(AND論理、2out of3多数決論理等を講じて頂きますようにお願いいたします。
製品の仕様及び外観は、予告なく変更することがあります。
| 品番 | 軸センサー | 測定範囲／出力 |
| M193HPT-20-1-5-4.5V | １軸センサー | (±5度)アナログ出力電圧(0.5V～4.5V) |
| M193HPT-20-1-5-20mA | (±5度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-5-RS485 | (±5度)デジタル出力(RS485) | |
| M193HPT-20-1-10-4.5V | (±10度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-10-20mA | (±10度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-10-RS485 | (±10度)デジタル出力(RS485) | |
| M193HPT-20-1-15-4.5V | (±15度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-15-20mA | (±15度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-15-RS485 | (±15度)デジタル出力(RS485) | |
| M193HPT-20-1-30-4.5V | (±30度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-30-20mA | (±30度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-30-RS485 | (±30度)デジタル出力(RS485) | |
| M193HPT-20-1-45-4.5V | (±45度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-45-20mA | (±45度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-45-RS485 | (±45度)デジタル出力(RS485) | |
| M193HPT-20-1-60-4.5V | (±60度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-60-20mA | (±60度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-60-RS485 | (±60度)デジタル出力(RS485) | |
| M193HPT-20-1-90-4.5V | (±90度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-90-20mA | (±90度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-90-RS485 | (±90度)デジタル出力(RS485) | |
| M193HPT-20-1-180-4.5V | (±180度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-1-180-20mA | (±18度)アナログ出力電流(4～20ma) | |
| M193HPT-20-1-180-RS485 | (±180度)デジタル出力(RS485) | |
| M193HPT-20-2-5-4.5V | 2軸センサー | (±5度)アナログ出力電圧(0.5V～4.5V) |
| M193HPT-20-2-5-20mA | (±5度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-5-RS485 | (±5度)デジタル出力(RS485) | |
| M193HPT-20-2-10-4.5V | (±10度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-2-10-20mA | (±10度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-10-RS485 | (±10度)デジタル出力(RS485) | |
| M193HPT-20-2-15-4.5V | (±15度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-2-15-20mA | (±15度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-15-RS485 | (±15度)デジタル出力(RS485) | |
| M193HPT-20-2-30-4.5V | (±30度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-2-30-20mA | (±30度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-30-RS485 | (±30度)デジタル出力(RS485) | |
| M193HPT-20-2-45-4.5V | (±45度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-2-45-20mA | (±45度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-45-RS485 | (±45度)デジタル出力(RS485) | |
| M193HPT-20-2-60-4.5V | (±60度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-2-60-20mA | (±60度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-60-RS485 | (±60度)デジタル出力(RS485) | |
| M193HPT-20-2-90-4.5V | (±90度)アナログ出力電圧(0.5V～4.5V) | |
| M193HPT-20-2-90-20mA | (±90度)アナログ出力電流(4～20ma) | |
| M193HPT-20-2-90-RS485 | (±90度)デジタル出力(RS485) |
■ピンアサイン
| Pin | 赤 | RS485 | CAN | 4-20mA | アナログ電圧 |
| 1 | 赤 | Power+ | Power+ | Power+ | Power+ |
| 2 | 黒 | Power- | Power- | Power－ & Signal GND | Power－ & Signal GND |
| 3 | 青 | A | CAN-H | lx | Vx |
| 4 | 茶 | B | CAN-L | ly | Vy |
| 5 | 緑 | Signal GND | CAN-GND | Teach-in | Teach-in |
