商品詳細
参考画像

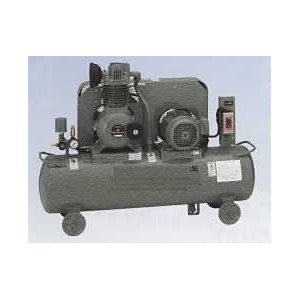

オイルフリーベビコン
商品番号：M17775OP-14VB6H
商品説明
3.7/7.5kWクラスのオイルフリーで最高圧力1.37MPaを実現！
ピストンピン、ピストンリングの強度向上で高圧化を実現
中間圧力を放気する起動負荷軽減装置を標準装備
ピストン、継ぎ手類の防錆処理(アルマイト処理、防錆塗装)
タイムカウンターを標準装備し、運転時間が一目で確認
■レーザー加工をはじめ幅広い用途に対応
●レーザー加工に
●素材(樹脂、ゴムなど)成形に
●その他さまざまな用途に
■仕様
| 運転方式 | 圧力開閉器式 | ||||
| 出力kW | 3.7 | 7.5 | |||
| 型式 | M17737OP-14VB5H | M17737OP-14VB6H | M17775OP-14VB5H | M17775OP-14VB6H | |
| 圧縮機 | 最高圧力 MPa | 1.37 | |||
| 制御圧力 ON-OFF MPa | 1.18～1.37 | ||||
| シリンダ径mm ×行程mm ×シリンダ数 | 低)φ105×72×1 高)φ82×72×1 | 低)φ105×72×2 高)φ82×72×1 | |||
| 回転速度 Min-1 | 710 | 780 | |||
| 吐出し空気量 L/min | 360 | 730 | |||
| 空気 タンク | 全容積 L | 230 | 280 | ||
| 電動機 | 相および 電源電圧V | 三相 50Hz 200 | 三相 60Hz200/220 | 三相 50Hz 200 | 三相 60Hz200/220 |
| 空気取り出し口 | 3/4B(20A)×1個 | ||||
| 標準装備品 | 時間計、圧力計、安全弁、ホース継手、ベルトカバー、消音器、止め弁 | ||||
| 外形 寸法 | 幅×奥行き ×高さmm | 1,611×540×1,224 | 1,938×645×1,213 | ||
| 質量kg | 236 | 338 | |||
| 騒音dB[A] | 78 | 80 | |||
*1吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態(大気圧)に換算した値です。
*2騒音値は、正面1.5m、全負荷時、無響音室で測定した値です。
*3周囲温度が0(ただし、ドレンの凍結がないこと)～40℃の場所でご使用ください。
*4本製品は、50Hz、60Hz各専用品です。ご注文の際は周波数をご指定ください。
*5空気専用ですので他の気体のご使用は避けてください。
*6圧縮空気を直接吸引する呼吸器系の機器に使用しないでください。
*7腐食性ガスの発生するおそれのある場所でのご使用はできません。
*8本製品は、運転時間3,000時間(または1年)ごとのリング交換が必要です。
*9本製品は受注生産品です。納期は別途ご相談ください。
