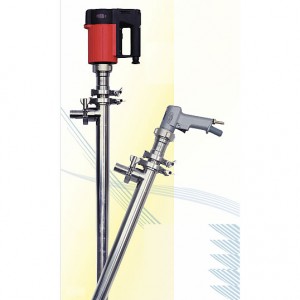

ハンデイーケミカルポンプ(ポリ缶ペール缶用)
商品番号：M1704NB-235JE
商品説明
ケミカルポータブルポンプは、 安全で安心な職場の作業環境に貢献します。
研究所・工場における薬液の小分け、薬液のドラム缶から槽への移送用として、様々な場面でご利用ください。
またスピーディーな納期と部品1個からの対 応も可能でサービス・サポート体制は万全です。
■特長
●安全！安心！
モータ部で流量可変を楽々切替

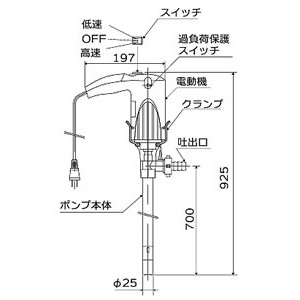

CB-235Jシリーズには2段変速スイッチ（図①）、M1704NB-235J-BE・M1704NB-360****・M1704NB-750**-**シリーズには流量可変ダイヤル（図②・③）が付いています。
（エアモータ機種を除く）低速始動なら液の飛び跳ねも少なく安全で安心です。
●軽量で取扱いが簡単
ムダを省いたコンパクトタイプですから、軽量で取扱いが簡単です。
●独自のシールレス機構
空気軸封による独自のシールレス構造（図④）により完ぺきな軸封を行います。
（M1704NB-235JEシリーズ・M1704NB-360****シリーズ）
●耐蝕性抜群
主材質がポリプロピレン、PVDFとSUS製がありますので強酸、強アルカリから溶剤まで優れた耐蝕性が確 保されます。
●高粘度液にも対応
15,000mPa・sまでの高粘度液を移送可能なM1704NB-758S-** M1704NB-750SA-**をラインアップしています。
●引火爆発の危険なし
駆動源にエアモータもラインアップしていますので、可燃性液体の移送にも安全です。（M1704NB-360SEAE・M1704NB-750SA-**）
●RoHS対応品
■用途
・メッキ工場、化学薬品工場、薬品倉庫などの薬液の小分け、移送、補充
・食品工場※、金属工場、排水処理場などの薬品移送補充
・実験、研究室、病院などでの薬品補充
・その他薬液全般の移送
※食品移送には対応しておりません。
【ワンタッチ脱着式】
ポンプ部は薬液に合わせて交換可能
ポンプ部主材質はPP、PVDF、SUSをご用意。
モータとポンプ部はワンタッチ脱着式ですので、薬液に合わせてポンプ部の交換が可能です。 M1704NB-235JEシリーズも充電式モータに取り替えることでコードレス仕様に大変身！
■充電式モータのメリット
●電源が必要ないからどんな場所でも使用可能。（防爆地域は除く）
●タンクを移動しながらの使用に最適。
●ケーブルを踏むことによる断線やポンプ転倒の恐れもありません。
■運転時間（参考）
※1：バッテリー最大容量〔1.5Ah〕時のデータです。
充電・放電の繰り返しによるバッテリー容量の減少によって、運転可能時間も低下しますので予めご了承願います。
※2：20L容器/移送液：水程度の比重・粘度の場合
★充電時間：約60分 （0％→100％）
但し、運転直後はバッテリーが高温の為、冷却時間が必要です。
冷却時間（室温25℃で約30分、室温5℃で約15分）を加味してください。
■タイプ
■メンテナンス性抜群！
分解洗浄が簡単・迅速
少ない部品構成の為、説明書がなくても工具無しで感覚的に分解できます。
■スネーク構造
■4種類のローター

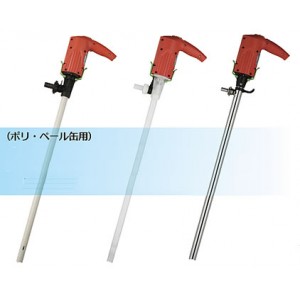

■仕様 （ポリ・ペール缶用）
●最大使用可能粘度は200mPa・sです。
●粘度の上昇によって吐出性能は低下します。
●モータの時間定格は30分です。
■仕様 （ポリ・ペール缶用・コードレス仕様）
●バッテリー：リチウムイオン電池 ※運転時間はP4をご参照ください。
●最大使用可能粘度は200mPa・sです。
●粘度の上昇によって吐出性能は低下し、粘度が200mPa・ｓを超えると全く吐出しない場合があります｡
また粘度が200mPa・ｓ以下の液でも比重が高い場合は吐出量が急激に低下する場合があります。
粘度、比重両方が高い液に使用される場合は事前にお問合せください。（例：苛性ソーダ48％）
■仕様（ドラム缶用）
●最高使用可能粘度は230 mPa･sです。 (但し、高揚程仕様は30mPa･s以下)
●粘度の上昇によって吐出性能は低下します。
●使用空気圧力は0.3～0.6 MPaです。
●最大空気消費量は900 ℓ/minです。
●モータは連続運転が可能ですが、適時消耗品の交換が必要です。
●仕様表以外の組合せも対応可能です。
■仕様（高粘度用）
●モータは連続運転が可能ですが、適時消耗品の交換が必要です。
●注入ガンはオプション品です。
●注入ガンはオプション品です。
●高揚程タイプ（-H）も材質構成・付属品構成は同じです。
●エアモータにはサイレンサ及び空気供給口ノズルが付属します。
●CB-360SEAのエアコンビネーションはオプション品です。
※本エアモータは、オイル潤滑が必要ですのでルブリケーターを必ず設置してください。
●エアモータにはサイレンサ及び空気供給口ノズルが付属します。
● M1704NB-750SA-BE、M1704NB-750SA-FEのエアコンビネーションはオプション品です。
※本エアモータは、オイル潤滑が必要ですのでルブリケーターを必ず設置してください。
■ポンプ部適用薬品
（参考）使用可否の詳細につきましてはお問合せください
◆ポリプロピレン製（PP）
●希硫酸４０％以下 ●苛性ソーダ ●硝酸10%以下 ●リン酸 ●アンモニア水 ●酢酸10%以下
●写真現像液 ●海水（食塩水） ●PAC ●硫酸バンド
◆ステンレス製（SUS316）
●有機系溶剤 ●ガソリン ●エタノール ●トルエン ●メチルエチルケトン ●アルコール
●メタノール ●ヘキサン ●各種オイル ●テトラクロロエチレン
◆PVDF製
●クロム酸30%以下 ●次亜塩素酸ソーダ ●硝酸50%以下 ●リン酸 ●過酸化水素
●塩化第二鉄 ●クロロホルム ●酢酸50%以下
■制御盤不要
驚くほど簡単な計量システムを実現
「増幅器付き流量計」
「手元スイッチ付注入ガン（逆止弁付き）」を取り付けるだけ
■フロー図
■流量計仕様表
●M1704NMT-120は計量システムの対応はできません。
●流量計は非防爆仕様です。
研究所・工場における薬液の小分け、薬液のドラム缶から槽への移送用として、様々な場面でご利用ください。
またスピーディーな納期と部品1個からの対 応も可能でサービス・サポート体制は万全です。
■特長
●安全！安心！
モータ部で流量可変を楽々切替
CB-235Jシリーズには2段変速スイッチ（図①）、M1704NB-235J-BE・M1704NB-360****・M1704NB-750**-**シリーズには流量可変ダイヤル（図②・③）が付いています。
（エアモータ機種を除く）低速始動なら液の飛び跳ねも少なく安全で安心です。
●軽量で取扱いが簡単
ムダを省いたコンパクトタイプですから、軽量で取扱いが簡単です。
●独自のシールレス機構
空気軸封による独自のシールレス構造（図④）により完ぺきな軸封を行います。
（M1704NB-235JEシリーズ・M1704NB-360****シリーズ）
●耐蝕性抜群
主材質がポリプロピレン、PVDFとSUS製がありますので強酸、強アルカリから溶剤まで優れた耐蝕性が確 保されます。
●高粘度液にも対応
15,000mPa・sまでの高粘度液を移送可能なM1704NB-758S-** M1704NB-750SA-**をラインアップしています。
●引火爆発の危険なし
駆動源にエアモータもラインアップしていますので、可燃性液体の移送にも安全です。（M1704NB-360SEAE・M1704NB-750SA-**）
●RoHS対応品
■用途
・メッキ工場、化学薬品工場、薬品倉庫などの薬液の小分け、移送、補充
・食品工場※、金属工場、排水処理場などの薬品移送補充
・実験、研究室、病院などでの薬品補充
・その他薬液全般の移送
※食品移送には対応しておりません。
【ワンタッチ脱着式】
ポンプ部は薬液に合わせて交換可能
ポンプ部主材質はPP、PVDF、SUSをご用意。
モータとポンプ部はワンタッチ脱着式ですので、薬液に合わせてポンプ部の交換が可能です。 M1704NB-235JEシリーズも充電式モータに取り替えることでコードレス仕様に大変身！
■充電式モータのメリット
●電源が必要ないからどんな場所でも使用可能。（防爆地域は除く）
●タンクを移動しながらの使用に最適。
●ケーブルを踏むことによる断線やポンプ転倒の恐れもありません。
■運転時間（参考）
| 流量調整ダイヤル | MAX（目盛：7） | 中間（目盛：4） | MIN（目盛：1） | |
| M1704NB-235JE | 運転可能時間※1 | 約15分 | 約40分 | 約100分 |
| 概算総流量 | 約225L （at15L/min） |
約400L （at10L/min） |
約500L （at5L/min） |
|
| 移送可能本数※2 (フル充電時) |
約11.3本 | 約20本 | 約25本 | |
| M1704NB-235JF-BE | 運転可能時間※1 | 約15分 | 約35分 | 約90分 |
| 概算総流量 | 約225L （at15L/min） |
約350L （at10L/min） |
約450L （at5L/min） |
|
| 移送可能本数※2 (フル充電時) |
約11.3本 | 約17.5本 | 約22.5本 | |
| M1704NB-235JS-BE | 運転可能時間※1 | 約12分 | 約18分 | 約60分 |
| 概算総流量 | 約240L （at20L/min） |
約360L （at20L/min） |
約600L （at10L/min） |
|
| 移送可能本数※2 (フル充電時) |
約12本 | 約18本 | 約30本 | |
充電・放電の繰り返しによるバッテリー容量の減少によって、運転可能時間も低下しますので予めご了承願います。
※2：20L容器/移送液：水程度の比重・粘度の場合
★充電時間：約60分 （0％→100％）
但し、運転直後はバッテリーが高温の為、冷却時間が必要です。
冷却時間（室温25℃で約30分、室温5℃で約15分）を加味してください。
■タイプ
| M1704NB-235JE | M1704NB-235JFE | M1704NB-235JSE |
 |
||
| M1704NB-235J-**シリーズ |
 |
| M1704NB-365E | M1704NB-365FE | M1704NB-365SEE | M1704NB-360SEAE |
 |
|||
| M1704NB-758S-** | M1704NB-750SA-** |
 |
|
■メンテナンス性抜群！
分解洗浄が簡単・迅速
少ない部品構成の為、説明書がなくても工具無しで感覚的に分解できます。
■スネーク構造
■4種類のローター

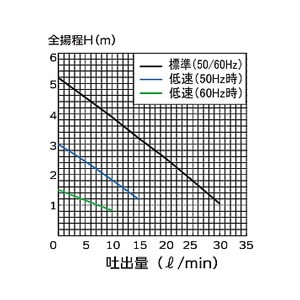

■仕様 （ポリ・ペール缶用）
| 品番 | 主材質 | モータ 定格出力 |
吐出口径 | 最大吐出量 (L/min) |
最大 揚程 (m) |
最大使用 液温 (℃) |
概算 重量 (kg) |
| M1704NB-235JE | PP | 単相 100/230W |
19mm ﾎｰｽﾆｯﾌﾟﾙ |
30 | 5.0 | 45 | 1.8 |
| M1704NB-235JFE | PVDF | 30 | 4.5 | 60 | 1.8 | ||
| M1704NB-235JSE | SUS316 | 30 | 7.5 | 60 | 2.6 |
●粘度の上昇によって吐出性能は低下します。
●モータの時間定格は30分です。
■仕様 （ポリ・ペール缶用・コードレス仕様）
| 品番 | 主材質 | モータ 定格出力 |
吐出口径 | 最大吐出量 (L/min) |
最大 揚程 (m) |
最大使用 液温 (℃) |
概算 重量 (kg) |
| M1704NB-235J-BE | PP | DCモータ DC18V/100W (充電式) |
19mm ﾎｰｽﾆｯﾌﾟﾙ |
25 | 5.0 | 45 | 2.0 |
| M1704NB-235JF-BE | PVDF | 25 | 4.0 | 60 | 2.0 | ||
| M1704NB-235JS-BE | SUS316 | 12mm ﾎｰｽﾆｯﾌﾟﾙ |
35 | 7.0 | 60 | 2.8 |
●最大使用可能粘度は200mPa・sです。
●粘度の上昇によって吐出性能は低下し、粘度が200mPa・ｓを超えると全く吐出しない場合があります｡
また粘度が200mPa・ｓ以下の液でも比重が高い場合は吐出量が急激に低下する場合があります。
粘度、比重両方が高い液に使用される場合は事前にお問合せください。（例：苛性ソーダ48％）
■仕様（ドラム缶用）
| 品番 | 主材質 | モータ仕様 | 吐出口径 | 最大 吐出量 (L/min) |
最大 揚程 (m) |
最大使用 液温 (℃) |
概算 重量 (kg) |
| M1704NB-365E | PP | 電気モータ 単相100V/450W （差込みプラグ付き） |
φ19 ﾎｰｽﾆｯﾌﾟﾙ |
100 | 8 | 50 | 3.6kg |
| M1704NB-365-HE | 60 | 15 | 3.3kg | ||||
| M1704NB-365FE | PVDF | 100 | 8 | 80 | 3.3kg | ||
| M1704NB-365F-HE | 60 | 15 | 3.8kg | ||||
| M1704NB-365SEE | SUS316 | φ25 ﾎｰｽﾆｯﾌﾟﾙ |
130 | 7 | 5.4kg | ||
| M1704NB-365SE-HE | 60 | 14 | 5.6kg | ||||
| M1704NB-360SEAE | ｴｱﾓｰﾀ：0.3～0.6MPa ｺﾝﾌﾟﾚｯｻ所要動力 断続：2.2Kw以上 連続：5.5Kw以上 |
130 | 10 | 4.3kg | |||
| M1704NB-360SEA-HE | 80 | 17 |
●粘度の上昇によって吐出性能は低下します。
●使用空気圧力は0.3～0.6 MPaです。
●最大空気消費量は900 ℓ/minです。
●モータは連続運転が可能ですが、適時消耗品の交換が必要です。
●仕様表以外の組合せも対応可能です。
■仕様（高粘度用）
| 品番 | 主材質 | モータ仕様 | 吐出口径 | 最大吐出量 (MPa) |
| M1704NB-758S-BE | SUS316 NBR |
電気ﾓｰﾀ 単相100V/660W |
φ32 ﾎｰｽﾆｯﾌﾟﾙ |
0.6 (at1mPa・s) 0.7 (at5000mPa・s) |
| M1704NB-758S-FE | SUS316 PTFE |
0.2 (at1mPa・s) 0.4 (at5000mPa・s) |
||
| M1704NB-750SA-BE | SUS316 NBR |
ｴｱﾓｰﾀ空気圧 0.3～0.6MPa (最大空気消費量 900ℓ/min） |
0.4 (at1mPa・s) 0.5 (at5000mPa・s) |
|
| M1704NB-750SA-FE | SUS316 PTFE |
0.2 (at1mPa・s) 0.4 (at5000mPa・s) |
| 品番 | 最大吐出量 (L/min) |
最大使用可能粘度 (mPa・s) |
最大使液温(℃) | 概算重量(kg) |
| M1704NB-758S-BE | 25 (at1mPa・s) 30 (at5000mPa・s) |
15,000 | 60 | 12 |
| M1704NB-758S-FE | 80 | |||
| M1704NB-750SA-BE | 23 (at1mPa・s) 25 (at5000mPa・s) |
60 | 9.5 | |
| M1704NB-750SA-FE | 80 |
| 品番 | 材質表 | 付属品 | |||
| 外側チューブ | インペラー | 主軸 | パッキン | ||
| M1704NB-235JE | PP | ETFE | ハステロイC | PE | φ19ブレードホース1.5m ホースバンド×1 |
| M1704NB-235JFE | PVDF | ETFE | ハステロイC | PTFE | φ19フッ素樹脂ホース1.5m ホースバンド×1 |
| M1704NB-235JSE | SYS316 | ETFE | SUS316 | PE | φ12フッ素樹脂ホース1.5m ホースバンド×1 |
| 品番 | 材質表 | 付属品 | |||
| 外側チューブ | インペラー | 主軸 | パッキン | ||
| M1704NB-235J-BE | PP | ETFE | ハステロイC | PE | φ19ブレードホース 1.5m ホースバンド ×1 バッテリー×1/充電器×1 |
| M1704NB-235JF-BE | PVDF | ETFE | ハステロイC | PTFE | φ19フッ素樹脂ホース 1.5m ホースバンド ×1 バッテリー×1充電器×1 |
| M1704NB-235JS-BE | SUS316 | ETFE | SUS316 | PE | φ12フッ素樹脂ホース 1.5m ホースバンド×1 バッテリー×1/充電器×1 |
| 品番 | 材質表 | 付属品 | |||
| 外側チューブ | インペラー | 主軸 | パッキン | ||
| M1704NB-365E | PP | ETFE | ハステロイC | PE | φ19フッ素樹脂ホース 2m ホースバンド×1 注入ガン用フック |
| M1704NB-365-HE | |||||
| M1704NB-365FE | PVDF | ETFE | ハステロイC | PTFE | φ19フッ素樹脂ホース 2m ホースバンド×1 注入ガン用フック |
| M1704NB-365F-HE | |||||
| M1704NB-365SEE | SUS316 | ETFE | SUS316 | PTFE | 注入ガン用フック |
| M1704NB-365SE-HE | |||||
| M1704NB-360SEAE | |||||
| M1704NB-360SEA-HE | |||||
●エアモータにはサイレンサ及び空気供給口ノズルが付属します。
●CB-360SEAのエアコンビネーションはオプション品です。
※本エアモータは、オイル潤滑が必要ですのでルブリケーターを必ず設置してください。
| 品番 | 材質表 | 付属品 | |||
| 外側チューブ | インペラー | 主軸 | パッキン | ||
| M1704NB-758S-BE | SUS316 | NBR | SUS316 | FKM | ヘルール吐出口ソケット ヘルールガスケット ヘルールクランプ |
| M1704NB-750SA-BE | |||||
| M1704NB-758S-FE | SUS316 | PTFE | SUS316 | FKM | |
| M1704NB-750SA-FE | |||||
● M1704NB-750SA-BE、M1704NB-750SA-FEのエアコンビネーションはオプション品です。
※本エアモータは、オイル潤滑が必要ですのでルブリケーターを必ず設置してください。
■ポンプ部適用薬品
（参考）使用可否の詳細につきましてはお問合せください
◆ポリプロピレン製（PP）
●希硫酸４０％以下 ●苛性ソーダ ●硝酸10%以下 ●リン酸 ●アンモニア水 ●酢酸10%以下
●写真現像液 ●海水（食塩水） ●PAC ●硫酸バンド
◆ステンレス製（SUS316）
●有機系溶剤 ●ガソリン ●エタノール ●トルエン ●メチルエチルケトン ●アルコール
●メタノール ●ヘキサン ●各種オイル ●テトラクロロエチレン
◆PVDF製
●クロム酸30%以下 ●次亜塩素酸ソーダ ●硝酸50%以下 ●リン酸 ●過酸化水素
●塩化第二鉄 ●クロロホルム ●酢酸50%以下
| M1704NB-235JE | M1704NB-235JFE |
 |
 |
| M1704NB-235JSE | M1704NB-235J-**シリーズ |
 |
 |
| M1704NB-365E／M1704NB-365-HE M1704NB-365FE／M1704NB-365F-HE M1704NB-365SEE／M1704NB-365SE-HE |
|
 |
|
| M1704NB-360SEAE／M1704NB-360SEA-HE | |
 |
|
| M1704NB-758S-BE | |
 |
|
| M1704NB-758S-FE | |
 |
|
| M1704NB-750SA-BE | |
 |
|
| M1704NB-750SA-FE | |
 |
|
| M1704NB-235JE/M1704NB-235JFE | M1704NB-235JSE |
 |
 |
| M1704NB-235J-BE／M1704NB-235JF-BE | M1704NB-235JS-BE |
 |
 |
| M1704NB-365E／M1704NB-365FE | M1704NB-365-HE／M1704NB-365F-HE |
 |
 |
| M1704NB-365SEE／M1704NB-365SE-HE | M1704NB-360SEAE／M1704NB-360SEA-HE |
 |
 |
| M1704NB-758S-BE／M1704NB-758S-FE | M1704NB-750SA-BE／M1704NB-750SA-FE |
 |
 |
■制御盤不要
驚くほど簡単な計量システムを実現
「増幅器付き流量計」
「手元スイッチ付注入ガン（逆止弁付き）」を取り付けるだけ
| M1704NMT-120 | M1704NMC-SUS |
 |
 |
| M1704NMC-PP | M1704NMC-ETFE |
 |
 |
■フロー図
■流量計仕様表
| 品番 | M1704NMT-120 | M1704NMC-PP | M1704NMC-ETFE | M1704NMC-SUS |
| 流量（㍑/min） | 5～120 | 10～100 | ||
| 使用圧力範囲(kPa) | 100 | 10～400（清水20℃） | 10～600 | |
| 口径（B） | 入口：G1 （専用コネクター付） 出口：G1 |
入口：Rp1 1/4 （専用コネクター付） 出口：G1 1/4 |
||
| 最大使用粘度 | 40mPa・s | 250mPa・s | ||
| 最大使用液温 | 50℃ | 60℃（最大200kPa） | 80℃ | |
| 精度 | ±1% | |||
| 概算重量(kg) | 0.3 | 1.1 | 1.4 | 1.7 |
| ハウジング材質 | PP | PP | ETFE | SUS316 |
| 流量計測部 | PP | PPS | ETFE | PPS |
●流量計は非防爆仕様です。
