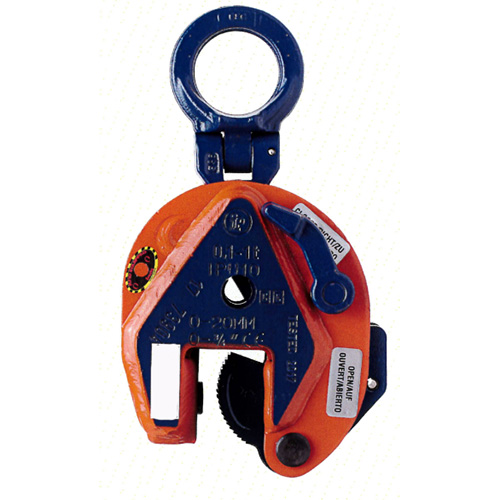

H鋼縦吊りクランプ（0.5t/0.025t）
商品番号：M1658DLC-20TU10M
商品説明
●特殊合金鋼を採用し、強靭かつ小型化
●全品RFIDタグ付により、点検・修理において個体ごとの管理が可能
●全品使用荷重2.5倍のプルーフロード (保証荷重) 試験実施、証明書付き 全品安全率5倍以上
●使用温度範囲-40℃～100℃
■特長
●使用荷重0.5t～2.0tまで対応
●有効板厚0～35mmまで対応
●ユニバーサルアイにより角度吊りにも使用可能
●レバーロック装置付き
■使用範囲
●吊り角度45°を超える場合、使用荷重を50％に減率してください。
●使用温度範囲-40℃～100℃
●硬度363HV10(345HB)までの吊り荷に使用可能
■仕様
●全品RFIDタグ付により、点検・修理において個体ごとの管理が可能
●全品使用荷重2.5倍のプルーフロード (保証荷重) 試験実施、証明書付き 全品安全率5倍以上
●使用温度範囲-40℃～100℃
■特長
●使用荷重0.5t～2.0tまで対応
●有効板厚0～35mmまで対応
●ユニバーサルアイにより角度吊りにも使用可能
●レバーロック装置付き
■使用範囲
●吊り角度45°を超える場合、使用荷重を50％に減率してください。
●使用温度範囲-40℃～100℃
●硬度363HV10(345HB)までの吊り荷に使用可能
■仕様
| 品番 | 使用荷重(t) 最大/最小 |
有効板厚 A (mm) |
寸法(mm) | 質量 (kg) |
||||||||
| B | C | D | E | F | G | H | K | M | ||||
| M1658DLC-05TU10M | 0.5/0.025 | 0～16 | 44 | 130 | 216 | 40 | 115 | 42 | 28 | 11 | 11 | 1.9 |
| M1658DLC-10TU10M | 1.0/0.1 | 0～20 | 45 | 139 | 225 | 40 | 127 | 42 | 38 | 11 | 11 | 2.4 |
| M1658DLC-20TU10M | 2.0/0.2 | 0～35 | 78 | 201 | 368 | 70 | 188 | 64 | 55 | 16 | 20 | 8.5 |
