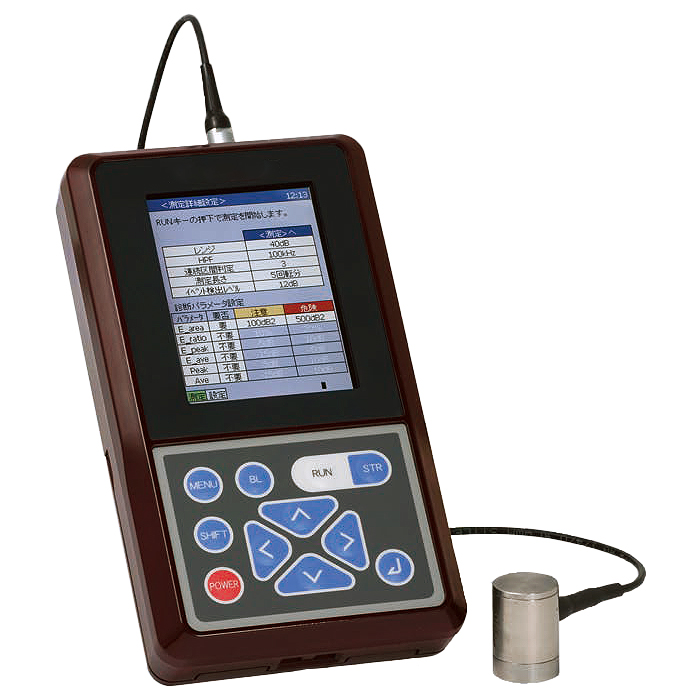

ポータブル低速回転軸受診断測定器
商品番号：M161MK-LS671J
商品説明
超低速1～150rpmの軸受診断を実現
これまで難しいとされていた低速回転軸受診断を、新開発の独自信号処理により軸受異常時のAE（Acoustic Emission）信号を抽出・指標化し、その場で診断結果を表示します。
■特長
●簡単操作
測定対象の軸回転速度を入力して測定開始するだけで結果（診断パラメーターおよび診断結果）をその場で表示
●新開発の診断ロジック
メーカー独自の信号処理・診断ロジックを用いて、軸受異常時のAEを抽出
●ポータブル性
小型軽量、バッテリー駆動
●データ管理・解析機能
測定波形や周波数解析波形（FFT）をその場で表示
メモリーカードに保存しパソコンでデータ管理・解析が可能
AE信号のスルー出力をオシロスコープなどで観測可能（接続ケーブルはオプション）
●データ表示
測定したデータをメモリーカードに保存（CSV形式）し、表計算ソフト等で管理、解析することができます。
■AE（Acoustic Emission）とは

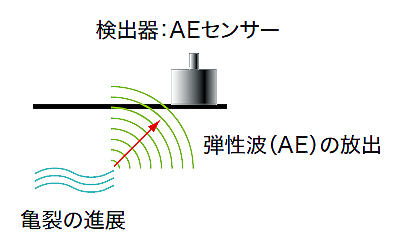

『物体の亀裂・破壊・摩耗・摺動等に伴って放出される弾性波』のことをいいます。
低速委回転軸受では、主に転動体と損傷との衝突・金属面接触・摩耗・摺動によってAEが生じます。
■原理（代表的な診断パラメーター）
M161MK-LS671Jは、低速回転軸受から発生するAEに対し、増幅・フィルターリング・包絡線検波処理などの信号処理を行い、正常時信号から逸脱した成分を数値化することで診断を行います。
●E_ratio（イーレシオ）

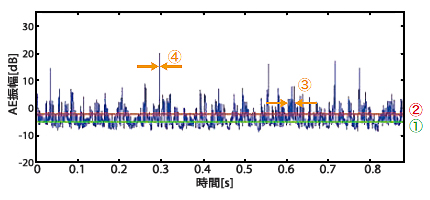

軸が一回転する間の『平均的な振幅（①：後述のAve値）』に対し、設定したイベント検出レベル（②）を超えたAE（イベントAE）の割合を軸受状態の診断指標とします。その割合を測定回転数分で平均した値がパラメーターE_ratioです（メーカー特許技術）。
イベント検出レベル
判定閾値を変更して、対象設備・運転状況などにより診断をチューニング
連続区間判定（メーカー特許技術）
時空刑以上によるAE事象は持続性がある（③）という特徴から、スパイク的なAE（④）を判定から排除することで突発ノイズの影響を除去
●E_area（イーエリア）

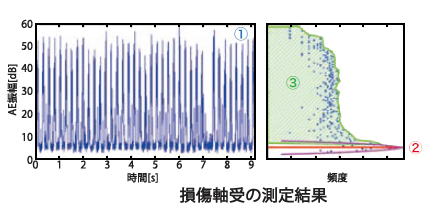

測定したAE検波信号（①）の振幅頻度分布を求めると、損傷軸受の場合、最頻振幅（②）に対し高振幅側に非対称な分布（③）が現れます。

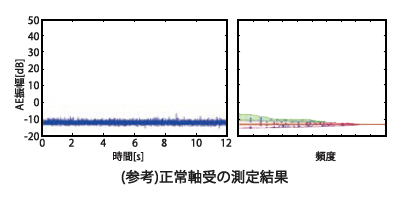

一方、正常軸受の場合は、ほぼ対称に分布することから、振幅分布の非対称な広がりを数値化し、比較することで診断します。
その数値がパラメーターE_areaです（メーカー特許技術）。
■その他のパラメータ
●E_peak（イーピーク）
軸が一回転する間の『イベントAE』の最大振幅を測定回転数分で平均した値を示します
●E_ave（イーアベ）
軸が一回転する間の『イベントAE』の平均振幅を測定回転数分で平均した値を示します
●Peak（ピーク）
軸が一回転する間の最大振幅を測定回転数分で平均した値を示します
●Ave（アベ）
独自の信号処理により『正常波形から逸脱する部分を省いたAEの振幅レベル平均』を示します（メーカー特許技術）
■仕様
■オプション
これまで難しいとされていた低速回転軸受診断を、新開発の独自信号処理により軸受異常時のAE（Acoustic Emission）信号を抽出・指標化し、その場で診断結果を表示します。
■特長
●簡単操作
測定対象の軸回転速度を入力して測定開始するだけで結果（診断パラメーターおよび診断結果）をその場で表示
●新開発の診断ロジック
メーカー独自の信号処理・診断ロジックを用いて、軸受異常時のAEを抽出
●ポータブル性
小型軽量、バッテリー駆動
●データ管理・解析機能
測定波形や周波数解析波形（FFT）をその場で表示
メモリーカードに保存しパソコンでデータ管理・解析が可能
AE信号のスルー出力をオシロスコープなどで観測可能（接続ケーブルはオプション）
●データ表示
測定したデータをメモリーカードに保存（CSV形式）し、表計算ソフト等で管理、解析することができます。
■AE（Acoustic Emission）とは
『物体の亀裂・破壊・摩耗・摺動等に伴って放出される弾性波』のことをいいます。
低速委回転軸受では、主に転動体と損傷との衝突・金属面接触・摩耗・摺動によってAEが生じます。
■原理（代表的な診断パラメーター）
M161MK-LS671Jは、低速回転軸受から発生するAEに対し、増幅・フィルターリング・包絡線検波処理などの信号処理を行い、正常時信号から逸脱した成分を数値化することで診断を行います。
●E_ratio（イーレシオ）
軸が一回転する間の『平均的な振幅（①：後述のAve値）』に対し、設定したイベント検出レベル（②）を超えたAE（イベントAE）の割合を軸受状態の診断指標とします。その割合を測定回転数分で平均した値がパラメーターE_ratioです（メーカー特許技術）。
イベント検出レベル
判定閾値を変更して、対象設備・運転状況などにより診断をチューニング
連続区間判定（メーカー特許技術）
時空刑以上によるAE事象は持続性がある（③）という特徴から、スパイク的なAE（④）を判定から排除することで突発ノイズの影響を除去
●E_area（イーエリア）
測定したAE検波信号（①）の振幅頻度分布を求めると、損傷軸受の場合、最頻振幅（②）に対し高振幅側に非対称な分布（③）が現れます。
一方、正常軸受の場合は、ほぼ対称に分布することから、振幅分布の非対称な広がりを数値化し、比較することで診断します。
その数値がパラメーターE_areaです（メーカー特許技術）。
■その他のパラメータ
●E_peak（イーピーク）
軸が一回転する間の『イベントAE』の最大振幅を測定回転数分で平均した値を示します
●E_ave（イーアベ）
軸が一回転する間の『イベントAE』の平均振幅を測定回転数分で平均した値を示します
●Peak（ピーク）
軸が一回転する間の最大振幅を測定回転数分で平均した値を示します
●Ave（アベ）
独自の信号処理により『正常波形から逸脱する部分を省いたAEの振幅レベル平均』を示します（メーカー特許技術）
■仕様
| 品番 | M161MK-LS671J | |
| AE計測部 | 入力信号 | AE信号 １チャンネル （入力インピーダンス７５Ω） |
| 測定周波数範囲 | 測定モード100kHz：100k～500kHz 測定モード200kHz：200k～500kHz |
|
| 測定レンジ | ＋40dB | |
| 入力範囲 | 300mVp-p | |
| FFT周波数分解能 | 解析周波数レンジの1/400 | |
| A/D変換 | 16bit/w | |
| アンチエリアシングフィルタ | 測定最大周波数の1.5倍周波数にて-25dB（TYP）以上 | |
| ダイナミックレンジ | 50dB以上 | |
| AE出力部 | 電圧 | ±５V（AEセンサー信号のスルー出力） |
| インピーダンス | 51Ω | |
| ソフト機能部 | 測定 | 測定表示、測定詳細設定 |
| 表示 | 測定結果表示、測定波形表示、 TOP10表示、波形拡大表示 |
|
| 表示 | カラー液晶（240×320ドット） | |
| メイン電源 | 充電池パック（リチウムイオン充電池） AC電源アダプター（オプション） |
|
| 連続動作時間 | 3時間以上 （充電池パック使用時、バックライト未使用時） |
|
| バッテリー充電時間 | 約３時間 | |
| 外部メモリー | CFカード | |
| カードスロット | CFカード TYPEⅠ/TYPEⅡ（3.3V仕様） | |
| 本体保護構造 | IP66 | |
| 使用温度範囲 | 0～50℃（90％RH、非結露） | |
| 保存温度範囲 | -10～60℃（90％RH、非結露） | |
| 外形寸法 | 97W×50D×170H（㎜） | |
| 質量 | 約490g （本体、充電池パック装着時） |
|
| マグネット式 AEセンサー |
ケーブル種類 | φ3同軸ケーブル |
| ケーブル取り出し | 横出し | |
| 保護構造 | IPx6 | |
| ピーク感度 | 80dB（1V/(m/s)比）以上 | |
| プリアンプ | 内蔵 | |
| 駆動電源 | ＋15V（75Ω） | |
| 消費電流 | 7.7～14.3mA | |
| 使用温度範囲 | 0～80℃ | |
| 保管温度範囲 | -24～85℃ | |
| 外形寸法 | φ20×28.5(H) mm (ケーブル引出部除く) | |
| 標準構成 | 診断器本体（M161MK-LS671J）、マグネット式AEセンサー 充電池パック（M161MK-LS671J-BP8401） 充電器（M161MK-LS671J-BC8220） CFカード（M161MK-LS671J-CF200I） キャリングケース（M161MK-LS671J-9701A） 振動・AE測定用グリース 、取扱説明書 |
|
■オプション
| 品番 | 品名 |
| M161MK-LS671J-AE3NC | マグネット式AEセンサー（3m） |
| M161MK-LS671J-AE5NC | マグネット式AEセンサー（5m） |
| M161MK-LS671J-BC8220 | 充電器 |
| M161MK-LS671J-BP8401 | 充電池パック |
| M161MK-LS671J-AC09010 | AC電源アダプター |
| M161MK-LS671J-CF200I | CFカード |
| M161MK-LS671J-ADP03 | PCカードアダプター |
| M161MK-LS671J-CFU2H | USB-CFカードリーダ |
| M161MK-LS671J-9701A | キャリングケース |
