劣化の具合を硬さ測定で判別
プラント設備の配管、建築物の鉄骨、重機アーム部などの各種構造物

金属加工部品の焼き入れ硬さ測定
金型、ギア、クランクシャフト、ボルトなどの組立構成部品


●わずか数秒で測定可
測定時間の短縮が可能です。


●圧痕が微小（約0.1mm）
圧痕が目立たないため製品検査にも使用できます。


●硬さ値即読可（HV･HRC･HS･HBW）
測定した硬さを様々なスケールに換算することが可能です。


●引張強さ（N/mm2）換算機能付き
測定した硬さを引っ張り強さに換算することが可能です。


●測定台（木製・鉄製・樹脂製他）の測定への影響無し
被測定物を金属台の上に乗せて測定する必要がありません。


●測定物裏面状況の影響無し
ワークの裏面の影響を受けずに測定できます。

●対象に押し当て易い形状の電動プローブで抜群の安定性
試験者間の数値のばらつきがありません。


●データ・メモリー2000点
データ処理ソフト（オプション）でパソコンへのデータ取込が可能です。

●校正値メモリー10点
被測定物に応じた校正値を最大１０点メモリー可能です。


●ハンディー・充電式で現場測定に最適
屋内外・鉄塔・船舶・大型品・複雑形状品をそのまま測定できます。


●測定全方向フリー
あらゆる方向から測定が可能です。


●定期交換部品不要で経費削減に寄与
静圧式荷重のため定期的な交換部品はありません。


●焼入れ焼きなましを硬さで管理可
修理後の金型等の焼入れ焼きなましを硬さでみることが可能です。


●外部プリンター（オプション）へ出力可
すぐに測定現場でもプリンターで記録に残すことができます。


●アラーム通知
上下限のしきい値を設定し、測定値がしきい値を外れた場合、アラーム音で通知します。


●インライン自動計測
生産工程に取り入れることで硬さ計測の自動化が可能です。（オプション）

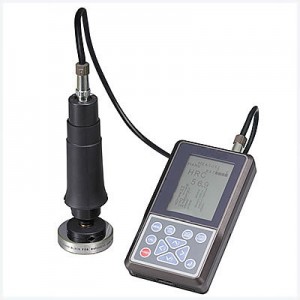

ハンディー硬さ計（ ）は、小型・軽量で 簡単に硬さを測定できる超音波加振式計測器です
ダイヤモンド圧子付振動棒を定荷重で被測定面に押し当 てると、軟らかい被測定物は、圧痕が深く固定力が強くなる ことから共振周波数は高くなります。逆に硬い被測定物は、 圧痕が浅く固定力が弱くなることから共振周波数は低くなり ます。共振周波数と硬さとの相関を取り、硬さ換算をします。


■原理図



■プローブ寸法図


■SH圧痕計算値
荷重P＝約20N（約2kgf）

硬さHV	計算値 圧痕の大きさ(mm)	計算値 圧痕の深さ(mm)	換算値 HRC
100	0.193	0.028	-
200	0.136	0.019	(11)
300	0.111	0.016	30
400	0.096	0.014	41
500	0.086	0.012	49
600	0.079	0.011	55
700	0.073	0.010	60
800	0.068	0.010	64
900	0.064	0.009	67

荷重P=約10N（約1kgf）

硬さHV	計算値 圧痕の大きさ(mm)	計算値 圧痕の深さ(mm)	換算値 HRC
100	0.136	0.019	-
200	0.096	0.014	(11)
300	0.079	0.011	30
400	0.068	0.010	41
500	0.061	0.009	49
600	0.056	0.008	55
700	0.051	0.007	60
800	0.048	0.007	64
900	0.045	0.006	67

■測定上の注意
１．表面粗さの影響
X=平均値　δ：標準偏差値　測定回数100回

硬さ	表面粗さ	0.8a	1.6a	32a
31.5HRC	X	31.5	31.7	30.9
	δ	0.4	0.5	0.8
50.8HRC	X	50.5	50.5	50.3
	δ	0.3	0.3	0.6
65.5HRC	X	65.4	65.3	65.1
	δ	0.2	0.2	0.4

●3.2aより粗いものは研摩後測定してください。
●脱炭層発生時は除去後、測定してください





■品質管理使用例とメンテナンス使用例



■仕様

品番	M161H-32BH
測定圧子	マイクロビッカース・ダイヤモンド圧子（対面角136°）
測定荷重と 管理番号	1. 約20N（約2kgf）　 2. 約10N（約1kgf）
測定範囲	標準型 1. ビッカース硬さ／100～999HV 2. ロックウェルC硬さ／10.0～70.0HRC 3. ショア硬さ／20.0～99.9HS 4. ブリネル硬さ／85～550HBW
再現性	HV：±（3％rdg）HV　HRC：±1.0HRC　HS：±1.0HS　HBW：±（3％rdg）HBW ※2
被測定材	鋼を主とし、その他金属は硬さ基準片との校正により測定可能
測定値の表示	デジタル表示（LCD4桁）　ELバックライト付
データメモリー数	2000点
ﾃﾞｼﾞﾀﾙ表示単位	1HV、0.1HRC、0.1HS、1HBW、1N/mm2（引張強さ
測定器の 許容環境温度	0～50℃
電源	ACアダプター（電源電圧範囲：AC100V～240V）
	充電池パック （リチウムイオン充電池 繰返し充電可能 バックライトなし8時間以上）
寸法	表示ユニット　97mm（W）×172mm（H）×50mm（D）　 電動プローブ直径50mm、全長17１mm
重量	表示ユニット　約445g（電池込）　電動プローブ及びケーブル 約400g
ｷｬﾘﾝｸﾞｹｰｽ寸法	389mm（W）×132mm（H）×200mm（D） 取手、足含まず
標準機器構成	表示ユニット、キャリングケース、電動プローブ （標準アタッチメントSH-P12付）、 硬さ基準片（55HRC付近）、 電動プローブ用ケーブル1.5m、ACアダプター、充電器、 充電池パック（ﾘﾁｳﾑｲｵﾝ充電池）、取扱説明書、試験成績書、保証書　各1ヶ
表示内容	（a）測定値　3桁 （b）TIMES　2桁（測定回数） （c）MAX値　3桁 （d）MIN値　3桁 （e）σ　4桁（標準偏差） （f） χ　4桁（平均値）
設定機能	（a）UPPER（上限） （b）LOWER（下限） （c）TIMES（測定回数）
アラーム	アラーム（ブザー音）
出力	データ通信又はプリンター用 RS-232C出力
周波数	電動/手動切替方式プローブ 約70ｋHz
換算	HV、HRC、HS、HBW、N/mm2 SAE J417、JIS B7731に準拠
