商品詳細
参考画像

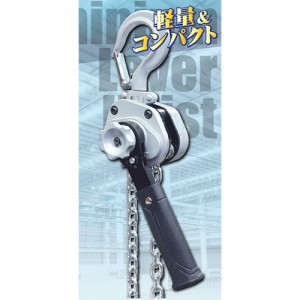

アルミレバーブロック250kg
商品番号：M15AL-025V
商品説明
軽量＆コンパクト
ギヤ付きなのでレバー操作がなめらか
250kg/500kg/800kg
■寸法図
■仕様
ギヤ付きなのでレバー操作がなめらか
250kg/500kg/800kg
■寸法図
| 品番 | A | B | C | D | E | F(最小) |
| M15AL-025V | 75 | 95 | 12 | 21.5 | 14 | 230 |
| M15AL-05V | 95 | 105 | 12.5 | 26.5 | 16 | 265 |
| M15AL-08V | 110 | 110 | 14.5 | 31.5 | 18 | 300 |
■仕様
| 品番 | 定格荷重 (ton) |
揚程 (m) |
重量 (kg) |
手引力 (kg) |
ロードチェーン 線径×掛数(mm) |
| M15AL-025V | 0.25 | 1.5 | 1.6 | 16 | φ3.2×1 |
| M15AL-05V | 0.5 | 1.5 | 2.6 | 21 | φ4.3×1 |
| M15AL-08V | 0.8 | 1.5 | 3.4 | 32 | φ5.0×1 |
