コンパクトインジケーター
商品番号：M156N05-4121T
商品説明
直径45mmの超コンパクト設計を採用した、世界最小クラスのデジタルコンパレーターです。
機械組込みや治具への搭載に最適で、堅牢な構造と高い測定精度を備えています。
■主な特長
• 最小クラスのデジタルコンパレーター（Ø45mm、固定ディスプレイ）
• 新しい堅牢構造で耐久性向上
• 機械や測定治具への組込みに最適
• 中央ボタン1つで「プリセット呼び出し」または「データ送信」を選択可能
• 単位選択（mm/inch）、測定方向選択
• USB/RS232接続時はバッテリーレスで動作（Power出力）
• 分解能：0.01mm または 0.001mm（モデルによる）
• 測定範囲：12.5mm

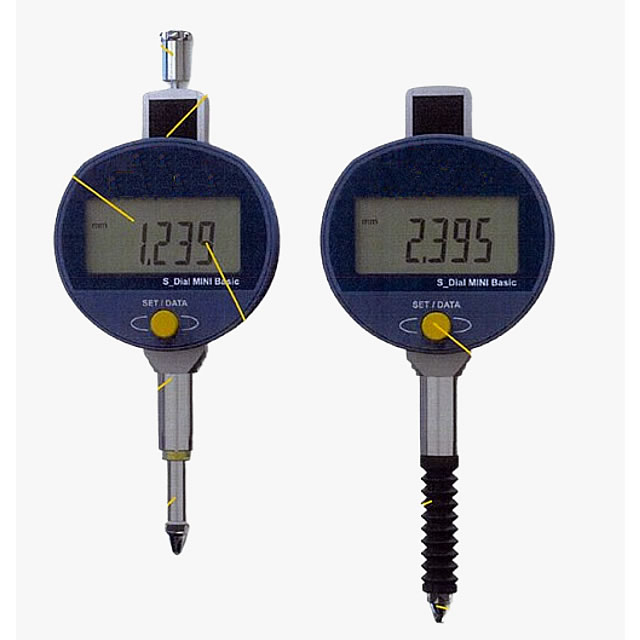

• 標準（S）／防護（P）モデルを選択可能
o Sモデル：IP54、リフティングキャップ付き
o Pモデル：IP67、ベローズ保護スピンドル、リフティングキャップなし
■各部名称
■寸法図
■仕様
機械組込みや治具への搭載に最適で、堅牢な構造と高い測定精度を備えています。
■主な特長
• 最小クラスのデジタルコンパレーター（Ø45mm、固定ディスプレイ）
• 新しい堅牢構造で耐久性向上
• 機械や測定治具への組込みに最適
• 中央ボタン1つで「プリセット呼び出し」または「データ送信」を選択可能
• 単位選択（mm/inch）、測定方向選択
• USB/RS232接続時はバッテリーレスで動作（Power出力）
• 分解能：0.01mm または 0.001mm（モデルによる）
• 測定範囲：12.5mm
• 標準（S）／防護（P）モデルを選択可能
o Sモデル：IP54、リフティングキャップ付き
o Pモデル：IP67、ベローズ保護スピンドル、リフティングキャップなし
■各部名称
■寸法図
| M156N05-4121T／M156N05-4521T | M156N05-4125T／M156N05-4525T |
 |
|
■仕様
| 品番 | M156N05-4121T | M156N05-4125T | M156N05-4521T | M156N05-4525T |
| 測定範囲 | 12.5mm | 12.5mm | 12.5mm | 12.5mm |
| 分解能 | 0.01mm | 0.01mm | 0.001mm | 0.001mm |
| 実行タイプ | S | P | S | P |
| 最大誤差 | ±1digit | ±1digit | 4μm | 4μm |
| 繰返し精度 | 2μm | 2μm | 2μm | 2μm |
| 測定力 | 0.5-0.90N | 0.6-1.3N | 0.5-0.90N | 0.6-1.3N |
| 出力 | USB/RS232 | USB/RS232 | USB/RS232 | USB/RS232 |
| IP保護等級 | IP54 | IP67 | IP54 | IP67 |
