商品詳細

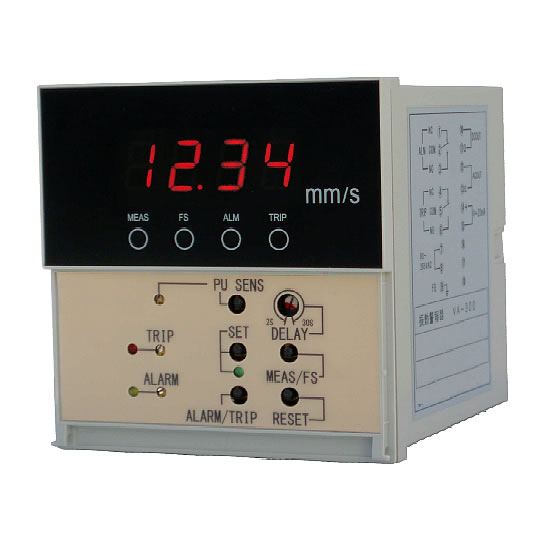

振動測定警報機(加速度型)
商品番号:M1552V-300AS
商品説明
DC4~20mA出力標準搭載で振動監視にリレー接点出力で警報を
■概要
M1552V-300**は送信機、発電機等回転機械の主要部分の振動を小型ピックアップ(振動検出器)で検出し、常時監視しながら、その大きさがあらかじめ設定した値と継続時間を超えるとアラーム及びトリップの個々の警報を発します。
警報設定は、シーリングポケット内の調整器によりアラームレベル・トリップレベルを個別に設定できます。
また、DC4~20mA出力の他に交流出力・直流出力を標準で装備していますので、コンピューターへの接続による監視や波形観測、レベル記録等色々な用途に利用できます。
■特徴
●色々な用途のピックアップをご用意しています。
●アラーム、トリップの2段警報接点出力を標準で装備しています。
●プリアンプ内蔵のピックアップは、ケーブルの延長が容易に行えます。
●出力端子は交流、直流及びDC4~20mAの出力を標準で装備しています。
●PU感度校正機能付きモニターなので保守・交換が容易
■仕様
■ピックアップ一覧
■概要
M1552V-300**は送信機、発電機等回転機械の主要部分の振動を小型ピックアップ(振動検出器)で検出し、常時監視しながら、その大きさがあらかじめ設定した値と継続時間を超えるとアラーム及びトリップの個々の警報を発します。
警報設定は、シーリングポケット内の調整器によりアラームレベル・トリップレベルを個別に設定できます。
また、DC4~20mA出力の他に交流出力・直流出力を標準で装備していますので、コンピューターへの接続による監視や波形観測、レベル記録等色々な用途に利用できます。
■特徴
●色々な用途のピックアップをご用意しています。
●アラーム、トリップの2段警報接点出力を標準で装備しています。
●プリアンプ内蔵のピックアップは、ケーブルの延長が容易に行えます。
●出力端子は交流、直流及びDC4~20mAの出力を標準で装備しています。
●PU感度校正機能付きモニターなので保守・交換が容易
■仕様
品番 | M1552V-300AS | M1552V-300VS | M1552V-300DS | |
測定表示モード | 加速度型 | 速度型 | 変位型 | |
単位 | m/s2 | mm/s | μm | |
周波数範囲 | 10~8000Hz | 10~1000Hz | 10~1000Hz | |
測定範囲 | (L) | 0.1~19.99 | 0.1~19.99 | 1~199.9 |
(H) | 1.0~199.9 | 1.0~199.9 | 10~1999 | |
指示方式 | 片振幅 | 実効値 | 両振幅 |
警報決定範囲 | 各測定範囲の最大値の1/20から測定上限値まで |
測定精度 | 5% |
検波方式 | 実効値 |
平滑時定数 | 約5秒 |
表示器 | 3 1/2桁、赤色LED、文字高さ14mm |
表示周期 | 1回/秒 |
警報モード | アラーム、トリップの2段警報 |
警報設定 | アラーム、トリップを独立に設定可能 |
警報遅延時間 | アラーム [2~30秒、2秒ステップで設定可能]、 トリップ [アラーム警報後約2秒遅れて出力] |
警報リセット | 警報表示LEDランプは、リセットボタンにて解除、リレー出力はオートリセット |
警報表示 | アラーム発生時、黄色LEDランプ点灯、トリップ発生時、赤色LEDランプ点灯 |
警報リレー接点 | トランスファー接点各1回路を備える、接点容量は抵抗負荷 でDC24V 5A AC100V 5A |
パワーオンディレイ | 電源投入後30秒後に動作 |
出力端子 | ACOUT 2Vrms (最大指示時)、DCOUT 2V (最大指示時) DC4~20mA 接続負荷抵抗 300Ω以下 |
校正信号 | [FS]のボタンを押すと最大値を表示、発振周波数 20Hz |
温湿度範囲 | 動作時 0~45℃、95%RH以下 (本体のみ) 保存時 -10~60℃、95%RH以下 (本体のみ) |
接続負荷抵抗 | 300Ω以下 |
供給電源 | AC86~264V、30VA |
外形寸法、重量 | 96×96×117(d)mm、400gr |
取付穴寸法 | 92×92(0~+0.8)mm |
端子台ネジ | 3.5mm |
標準付属品 | 本体、ピックアップ、ピックアップケーブル、ドライバー、 取扱説明書、試験合格書、保証書 |
M1552P-155S | M1552P-10AS | M1552P-505S |
■ピックアップ一覧
品番 | M1552P-10AS | M1552P-155S | M1552P-05S |
特徴 | アンプ内蔵 | 汎用 | 高温仕様 |
温度範囲 | -20~85℃ | -10~140℃ | -20~250℃ |
寸法図 |
品番 | M1552P-861S | M1552P-505S |
特徴 | 本質安全防爆 | 防沫・アンプ内蔵 |
温度範囲 | -10~60℃ | -20~110℃ |
寸法図 |
