騒音計

世の中にある、さまざまな音を感知して常時監視をします。
人では監視が難しい音の変化も監視します。

■特長
●建築現場の音を管理、工場内の機械音を管理します。
機械や装置の音を監視する。機械の作動音の大きさで製品の良否を管理する。
●警報接点が出ていますので、回転灯やブザーを接続することにより、騒音監視や製品管理に大変有効です。
●大型のデジタル表示で、読みとりが容易です。
●操作はすべて前面パネルより行います。
●DIN規格のパネルサイズ（96×96mm）。
●マイクロホンケーブルは最大100mまで延長が可能です。
●内蔵発振器により記録計の調整が容易です。
●交流・直流出力を標準装備しています。
●直流出力は4～20mAまたは1～5Vです。

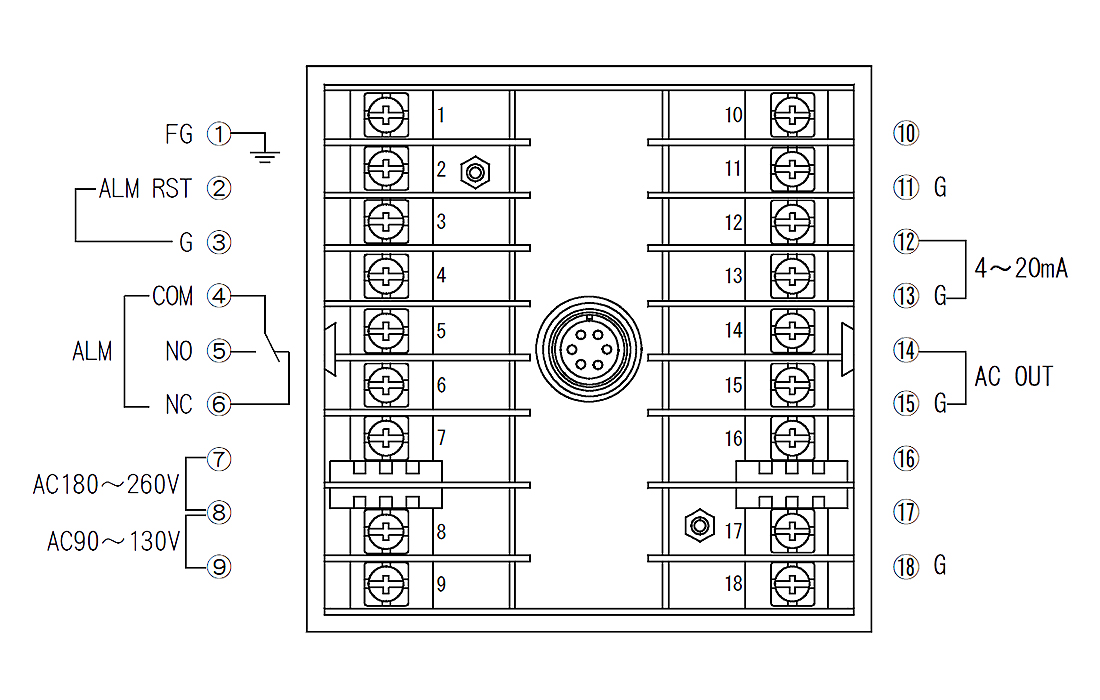

■背面図

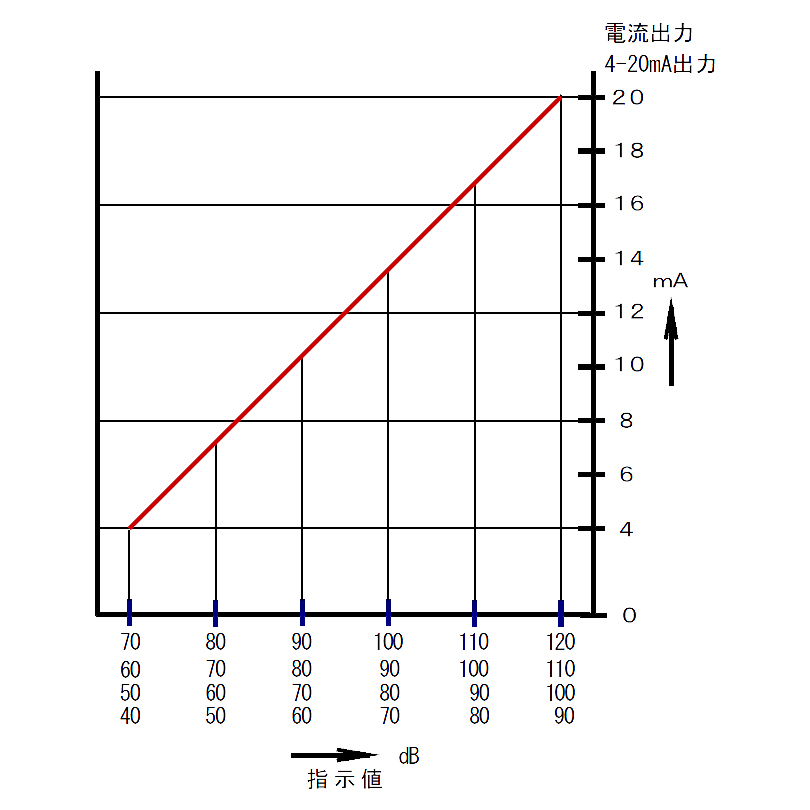

■指示値と出力の関係図


■測定範囲・周波数補正回路

測定範囲	周波数補正回路
70～120dB	A，C，F，BP BP：Band-Pass Filter
60～110dB
50～100dB
40～90dB

※上記の範囲以外の仕様につきましてはお問い合わせください
※BPはオプション
※御注文時は測定範囲と周波数補正回路を指定ください

■仕様

適用規格		計量法、JIS C1502、IEC60651 type2
マイクロホン		1/2インチ エレクトレット コンデンサマイクロホン
周波数補正回路		A特性（またはC，F，BP特性も可）
周波数範囲		20～8000Hz
指示・警報範囲		50～100dB（その他のレベルも可）
指示精度		±1.5dB
デジタル表示		3・1/2桁
検波方式		実効値検波
時定数		FAST（またはSLOW）も可
表示周期		2.5回/1秒
オーバースケール		最大値を超えると[1　.　]を表示
校正信号		外部機器校正用1kHz正弦波
信号出力	AC（交流）	4Vrms（最大指示）
	DC（直流）	4～20mA（または1～5Vも可）
警報表示		ALARMランプ赤が点灯する
警報出力	リレー接点出力	1回路トランスファー
	リレー接点容量	AC120V 6A DC24V 5A
警報遅延時間		騒音が警報設定値を越えてから警報を発するまでの 騒音継続時間は0.5～30秒の間で可変
警報リセット		自動復帰（手動、外部信号によるリセットも可） （警報の自己保持タイプはオプション）
電源		AC90～130V AC180～260V 50/60Hz 10VA
使用温湿度範囲		-10～50℃，95%以下
寸法/ 重量	本体	96（W）×96（H）×120（D）mm 約800g
	マイクロホン+ プリアンプ	約60g
標準構成		本体×1、マイクロホン×1、マイクロホンケーブル（5m）×1、 マイクロホン風防×1、マイクホルダ×1 *電源ケーブルはお客様用意
オプション		全天候風防

■オプション

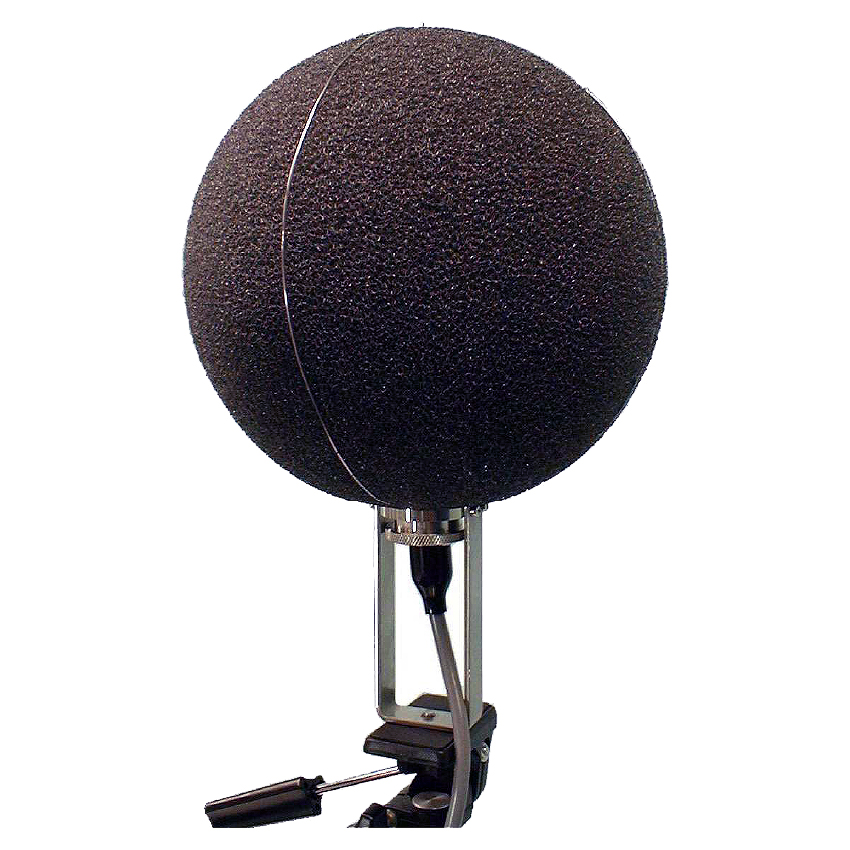

●全天候風防

品　　番	品　　名	備考
M1552PE-2962S	全天候型防風	写真の三脚および雲台は含みません
M1552PE-ATTACHMENT	単管アダプタ	-
