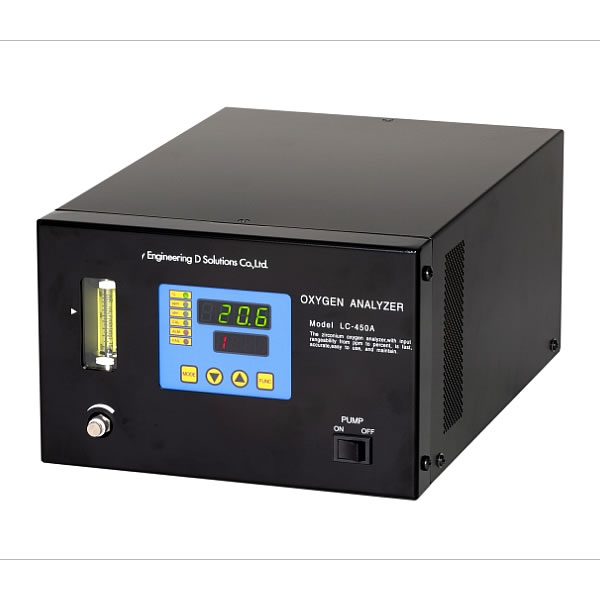

卓上型ジルコニア式酸素濃度計（0.1ppm～100vol％O2）
商品番号：M1548C-561AT-DT
商品説明
低濃度から100％までの酸素濃度を1台で測定できる高性能な酸素濃度計です。
長期間にわたって安定かつ高精度な測定を行えるメーカー独自の超小型ジルコニアセンサを搭載するほか、酸素センサにも特殊加工を施し、従来品を超える耐久性を実現しました。
簡単な操作と小型のボディを両立し、半導体・液晶装置をはじめとした多彩な装置に組み込めるベストな酸素濃度計です。
■製品の特長
●幅広い濃度域での測定が可能
ppmレベルから100％の幅広い濃度表示が可能です。
●センサの耐久性を向上
酸素センサに特殊加工を施し耐久性が向上しました。
●ACワイド電源
AC100～240Vまでの電源供給に対応しています（DC電源仕様もご用意しています）。
DC電源仕様の製品（LC-450D）
●コンパクトで設置が容易
当社従来機種より奥行きがさらに短く、場所をとりません。
●適合規格
安全：CE、UKCA……EN61010-1
EMC：CE……EN61326-1
●環境規制
RoHS指令……EN63000
●オプション対応
センサの劣化防止や、指示値・測定値の正確な測定に貢献するフィルタをご用意しています。
①活性炭フィルタ：微量の有機物や少量の可燃性ガスを吸着するフィルタです。
センサ内への不純物の侵入を防ぐほか、センサ内での測定酸素の燃焼を防ぎ、正しい指示値を測定できるようにします。
②綿フィルタ：ダストや固形剤の侵入を防ぐフィルタです。
異物の酸素濃度計内への混入やセンサ部への付着を防止し、酸素濃度計の劣化を防ぎます。
③Siフィルタ：シリコン含有ガスを吸着するフィルタです。
センサ内部へのシリコン含有ガスの侵入を防止することで、センサの劣化を防ぎ、正しい測定値を計測出来るようにします。
■前面パネル／後面パネル
■操作パネル表示例
●濃度警報表示例（HH警報）
●エラーコード表示例（E010、暖機異常）
■測定原理
ジルコニア式酸素濃度計LC-450Aは、当社の長年にわたる信頼と実績をもとに開発された低濃度から100%の
酸素濃度を１台で測定できる高性能な酸素濃度計です。
本機器は、長期間に亘って安定かつ高精度な測定が実現できるメーカー独自の超小型ジルコニアセンサを搭載し、さらに酸素センサに特殊加工を施し、今まで以上の耐久性を実現しました。
また、操作が簡単でかつ小形化しており、半導体・液晶装置をはじめ各種装置に組込みがベストな酸素濃度計です。
■フロー図
■寸法図
■仕様
■特性
■エンジニアリング仕様
長期間にわたって安定かつ高精度な測定を行えるメーカー独自の超小型ジルコニアセンサを搭載するほか、酸素センサにも特殊加工を施し、従来品を超える耐久性を実現しました。
簡単な操作と小型のボディを両立し、半導体・液晶装置をはじめとした多彩な装置に組み込めるベストな酸素濃度計です。
■製品の特長
●幅広い濃度域での測定が可能
ppmレベルから100％の幅広い濃度表示が可能です。
●センサの耐久性を向上
酸素センサに特殊加工を施し耐久性が向上しました。
●ACワイド電源
AC100～240Vまでの電源供給に対応しています（DC電源仕様もご用意しています）。
DC電源仕様の製品（LC-450D）
●コンパクトで設置が容易
当社従来機種より奥行きがさらに短く、場所をとりません。
●適合規格
安全：CE、UKCA……EN61010-1
EMC：CE……EN61326-1
●環境規制
RoHS指令……EN63000
●オプション対応
センサの劣化防止や、指示値・測定値の正確な測定に貢献するフィルタをご用意しています。
①活性炭フィルタ：微量の有機物や少量の可燃性ガスを吸着するフィルタです。
センサ内への不純物の侵入を防ぐほか、センサ内での測定酸素の燃焼を防ぎ、正しい指示値を測定できるようにします。
②綿フィルタ：ダストや固形剤の侵入を防ぐフィルタです。
異物の酸素濃度計内への混入やセンサ部への付着を防止し、酸素濃度計の劣化を防ぎます。
③Siフィルタ：シリコン含有ガスを吸着するフィルタです。
センサ内部へのシリコン含有ガスの侵入を防止することで、センサの劣化を防ぎ、正しい測定値を計測出来るようにします。
■前面パネル／後面パネル
■操作パネル表示例
●濃度警報表示例（HH警報）
●エラーコード表示例（E010、暖機異常）
■測定原理
ジルコニア式酸素濃度計LC-450Aは、当社の長年にわたる信頼と実績をもとに開発された低濃度から100%の
酸素濃度を１台で測定できる高性能な酸素濃度計です。
本機器は、長期間に亘って安定かつ高精度な測定が実現できるメーカー独自の超小型ジルコニアセンサを搭載し、さらに酸素センサに特殊加工を施し、今まで以上の耐久性を実現しました。
また、操作が簡単でかつ小形化しており、半導体・液晶装置をはじめ各種装置に組込みがベストな酸素濃度計です。
■フロー図
■寸法図
■仕様
| 品番 | M1548C-561AT-DT | M1548C-561AT-PM |
| 形状 | 卓上型 | パネル取付型 |
| 表示方式 | デジタル4桁表示（濃度表示） | |
| 測定範囲 | 0.1ppm～100vol%O2 | |
| 測定レンジ | 表示：オートレンジまたは4レンジ構成 記録計：0-10／100／1000ppm／100％ 以下のレンジを任意に組み合わせることができます。 1／10／100／1000／10000ppm 1／10／100％、10-20～10-0atm ※0～1ppmレンジ、atmレンジは参考値（保証外） |
|
| サンプリング方式 | 内蔵ポンプによる連続吸引式 | |
| 供給ガス量 | 1,000～2,000mL/min | |
| センサ部ガス量 | 60±10mL/min | |
| ガス接続口 | INLET（試料ガス入口） Rc1/4 BYPASSOUT（バイパス出口） Rc1/4 OUTLET（試料ガス出口） Rc1/4 |
|
| 比較ガス | 大気 | |
| 形状 | 210（W）×134（H）×300（D） （単位：mm、突起部含まず） |
|
| 質量 | 約6kg | |
| 塗装色 | つや消し塗装（黒） | |
■特性
| 繰返性 | ±1%S：0～10ppm レンジ以上 (0～1ppm レンジ以下は保証外) |
| 空気点安定性 | ±1%FS／24時間以内 |
| ガス応答性 | 30秒以内（90%応答） |
■エンジニアリング仕様
| 記録計計出力 | 外部出力：4～20 mAまたは0～20mA（0～10Vはオプション） |
| 伝送出力 | RS-232C準拠（単方向） |
| 接点出力 | 装置異常（無電圧接点） |
| 濃度警報：HH、H、L、LLより、2点選択可能 | |
| 暖機信号（無電圧接点） | |
| 接点容量 AC/DC 30V、0.5A以下（抵抗負荷） | |
| レンジマーカ出力 | 2点出力（無電圧接点） |
| 接点容量 AC/DC 30V、0.3A以下（抵抗負荷） | |
| 自己診断機能 | センサ温度異常、校正異常、機内温度異常 |
| CPU異常、炉内温度異常、暖機異常 | |
| 不斉電位異常、センサ抵抗値異常、AIRポイント校正異常 | |
| SPANポイント校正異常 | |
| 試料ガス条件 | 可燃成分、ハロゲン、シリカ、腐食成分および水滴を含まない事 |
| 圧力：29.4kPa以下の加圧 | |
| 流量：1,000～2,000mL/min | |
| 温度：0～50℃ | |
| 湿度：露点が周囲温度以下 | |
| 暖機時間 | 6分以内 |
| 電源 | 電源：AC100V～240V |
| 消費電力：50VA（定常時：34VA） | |
| 設置条件 | 設置場所：屋内、非防爆地域であること |
| 周囲温度：0～40℃ | |
| 周囲湿度：20～85%RH（結露なきこと） | |
| 可燃成分、ハロゲン、シリカおよび腐食成分を含まないこと。 | |
| オプション | 活性炭フィルタ |
| 綿フィルタ | |
| Siフィルタ |
